28 emelet mellékventilációs csővezeték nélkül DS 90 lakóépület Bécsben (AT)

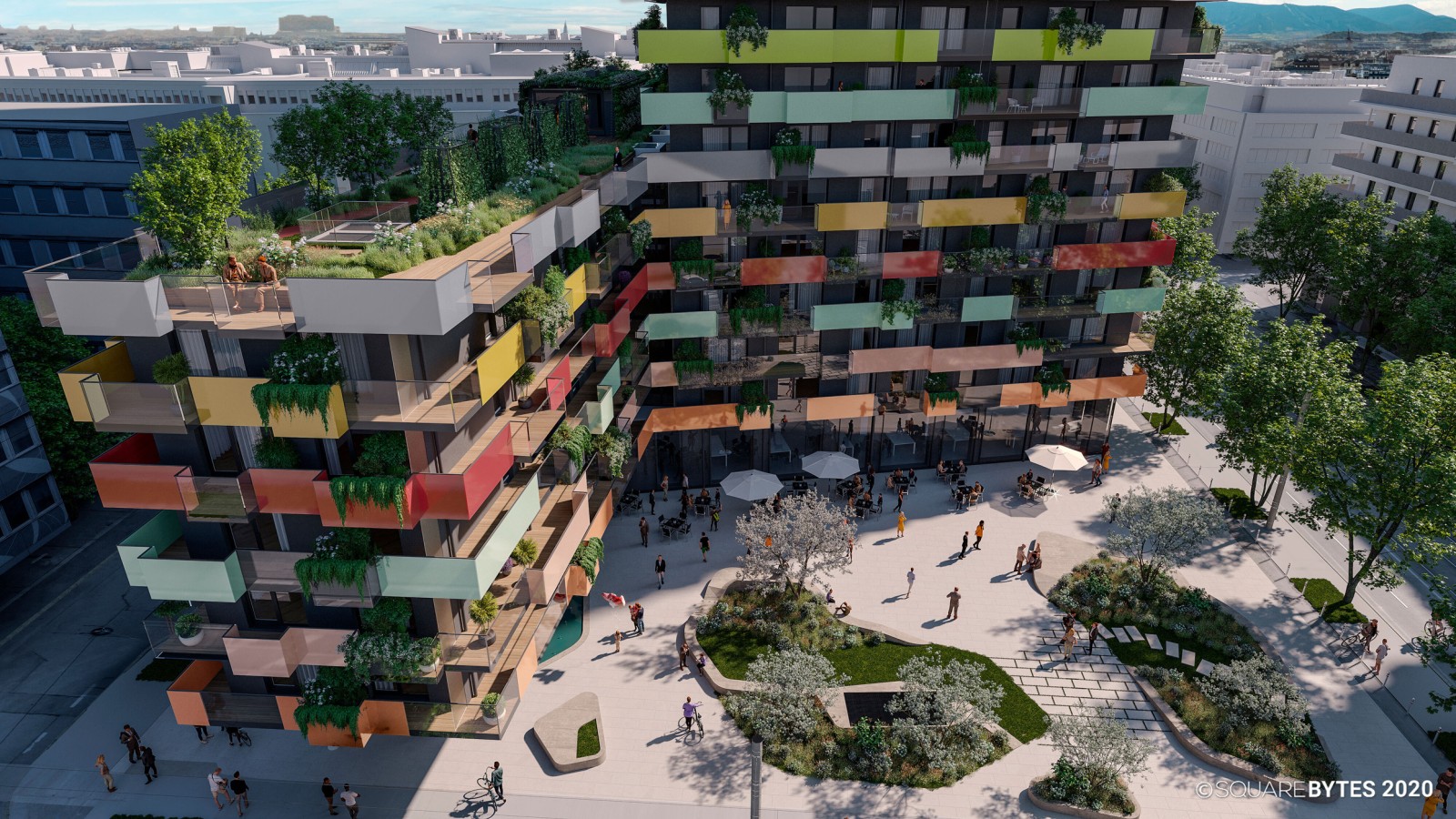

A markáns DS 90 lakótorony 262 lakással és 120 szolgálati apartmannal rendelkezik, és Bécs új városrészében, a Nordwestbahnhofban található.
A projektet az S+B Gruppe koordinálja, amely egy reprezentatív épületet valósít meg az új tulajdonos, a Grystar számára.
Az épület megvalósítása alacsony energiaigényű építési móddal történik. A fűtés és a hűtés a födémbe integrált szerkezeti elemek aktiválásával valósul meg. A szükséges áram egy részét a tetőn elhelyezett fotovoltaikus rendszer termeli meg.
Ebben a projektben alkalmazták először a nagy zajcsillapítású Geberit Silent-Pro SuperTube vízelvezető rendszert, amely kerülővezetékek nélkül működik.
A projekt áttekintése

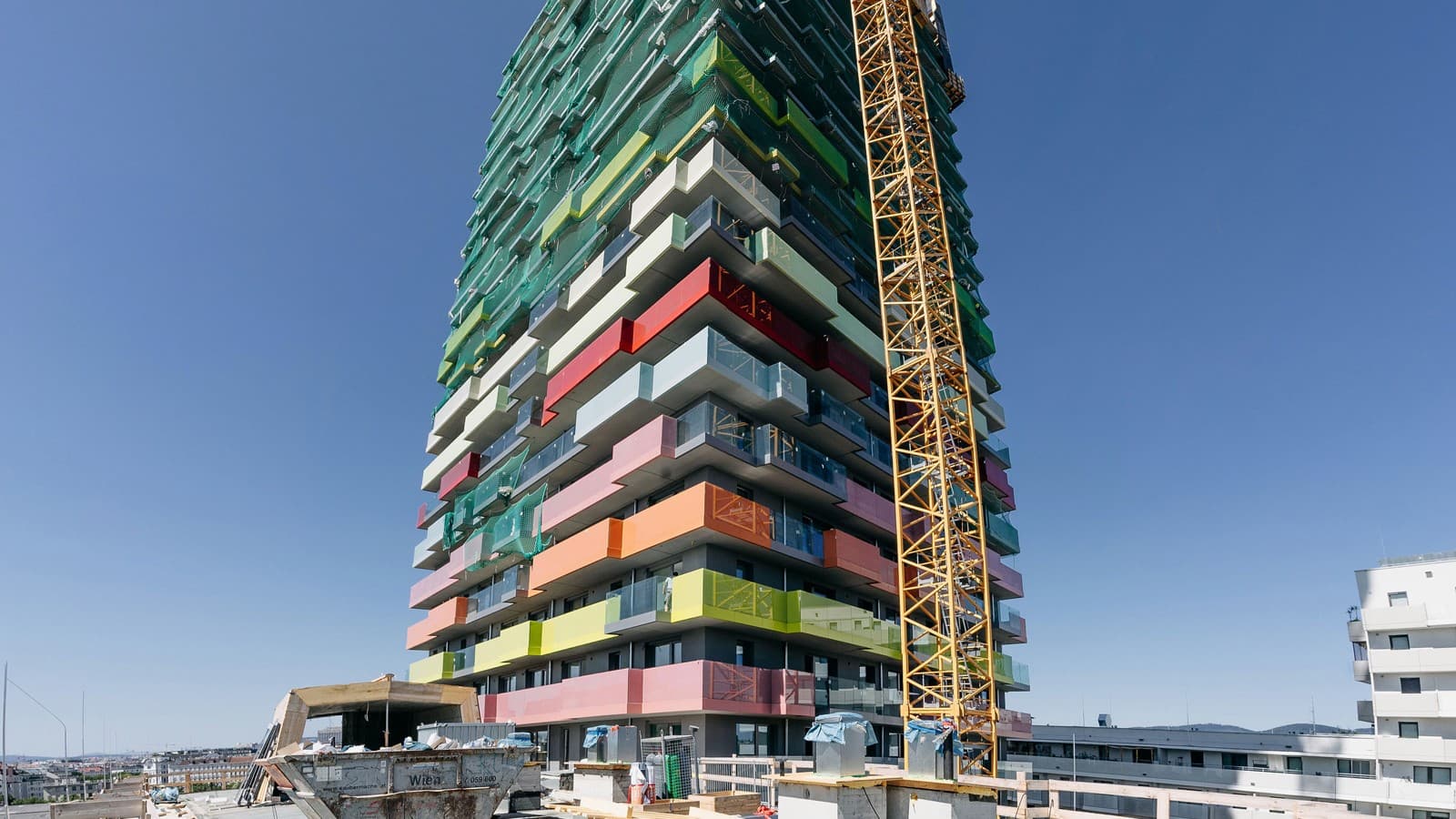

28 emeletes lakótorony
A 28 emeletes, 382 lakóegységet magában foglaló épület különleges követelményeket támasztott a vízelvezető rendszerrel szemben.
A megoldás: Geberit Silent-Pro SuperTube

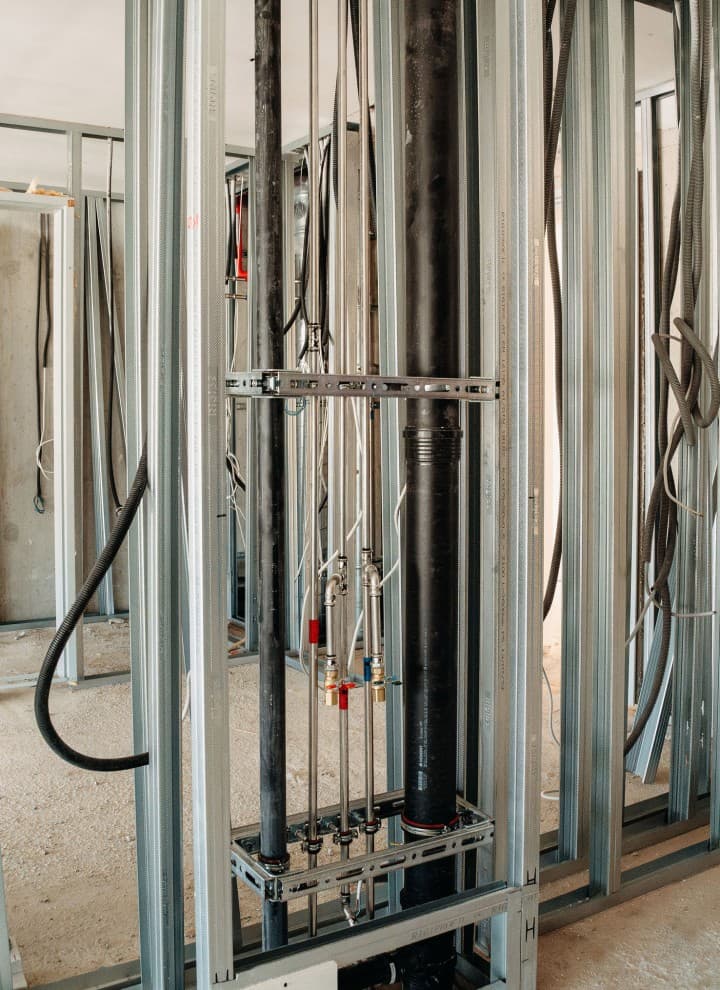

A SuperTube technológia lehetővé tette a szennyvíz-ejtővezeték helytakarékos beépítését. A nagy zajcsillapítású csövek csendes, nyugodt lakókörnyezetet biztosítanak.

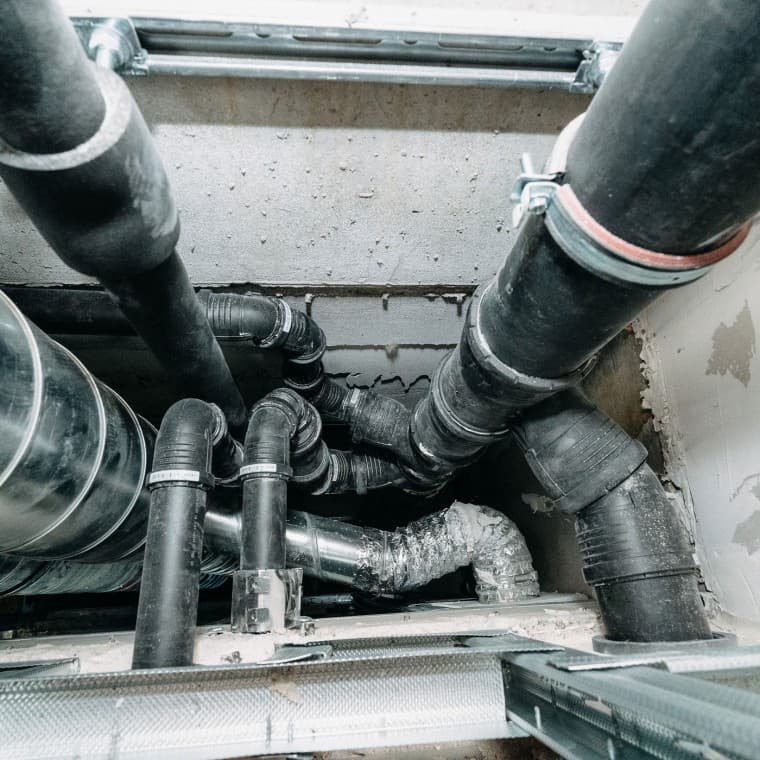

Csak egy ejtővezeték aknánként
Aknánként mindössze egyetlen szennyvízstrang szükséges, amelybe minden csatlakoztatott fürdőszoba és WC vízelvezetését be lehetett kötni. Mellékszellőztetésre nincs szükség.
Nagyobb belmagasság

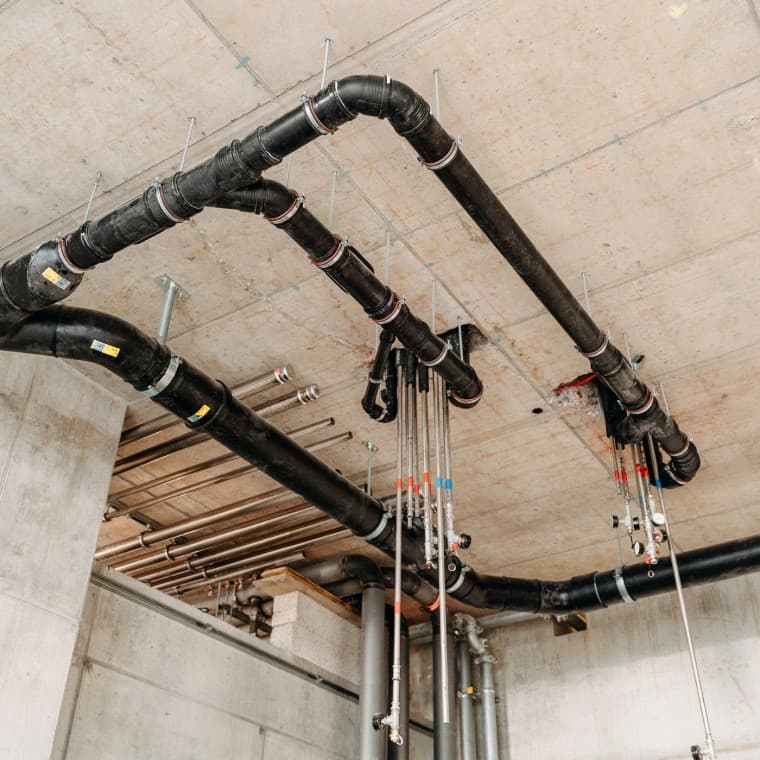

Az épület bejáratánál a csatornához csatlakozó gyűjtővezetékek miatt akár 1,5 méterrel is kisebb lehet a belmagasság.
A megrendelő véleménye
„Egy hagyományos szennyvízrendszer esetében akár 1,5 méter belmagasság is veszendőbe ment volna a bejáratnál a szennyvízvezeték szükséges lejtése miatt. A Geberit Silent-Pro SuperTube technológiának köszönhetően a csővezeték akár hat méteren keresztül is vízszintesen futhat, és csak ezt követően igényel lejtést.”
Andreas Keck, az S+B Csoport projektvezetője
Van hasonló projektje? Megtaláljuk Önnek a megfelelő megoldást!
Projektkövetelmény Egy lakótorony vízelvezetése
A DS 90 lakótorony vízelvezetése a sok emelet és a nagy épületmagasság miatt komoly kihívást jelentett szennyvíztechnológiai szempontból:
- rendkívüli vízelvezetési teljesítmény a sok fürdőszoba és WC miatt
- további kerülővezeték, mert az irányváltásoknál tilos a vezetékek csatlakoztatása
- lejtés a gyűjtővezetékek esetében
Egy hagyományos szennyvízelvezető rendszerrel szinte lehetetlen lett volna ezeknek a követelményeknek a teljesítése.
A Geberit megoldása Geberit Silent-Pro SuperTube
Az S+B Csoport az ESW Gebäudetechnik kivitelező céggel együtt az új Geberit Silent-Pro SuperTube szennyvízrendszer mellett döntött, amelynek különösen többszintes lakóépületek esetében mutatkoznak meg vitathatatlan előnyei:
- A nagy épületmagasság és lakásszám ellenére aknánként egyetlen ejtővezeték elegendő, párhuzamos szellőzővezetékre nincs szükség.
- Az irányváltásoknál nincs szükség kerülővezetékre a tiltott csatlakozási zónához.
- Az akár 6 méter hosszan lejtés nélkül fektethető vízszintes csöveknek köszönhetően 1,5 méter belmagasságot lehet nyerni a gyűjtővezetékek körül.
- Könnyebben tervezhető vízelvezető rendszer
- Könnyebb szerelés
Nagy zajcsillapításának köszönhetően a Geberit Silent-Pro SuperTube az összes vonatkozó hangvédelmi előírást teljesíti.
DS 90 lakótorony: Az egyes szinteken Geberit Silent-Pro Carve idomokat használtak a WC-k és fürdőszobák csatlakozásaihoz.
A vízszintes csővezetékek akár 6 méter hosszan is felszerelhetők lejtés nélkül, aminek köszönhetően 1,5 méter belmagasságot sikerült megtakarítani.

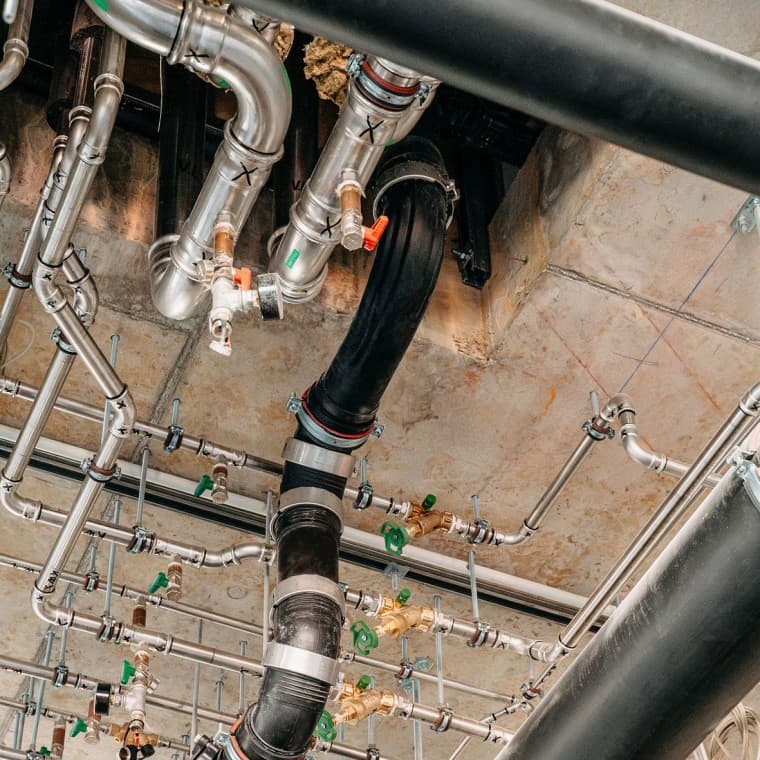

A két darab 45°-os ívidom és közdarab helyett az irányváltásnál a Geberit Silent-Pro BottomTurn idomot építették be.
Adatok és tények a projektről
Geberit Know-how
A projekt során használt Geberit termékek
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Az új Geberit Silent-Pro SuperTube szerelvények teret teremtenek, és a többszintes épületek tervezésének és tervezésének teljesen új világát nyitják meg.
Adatlap
Adatlap
Megbízó: Greystar
Építész: Büro Riedl Architekten
Beruházó: S+B Csoport
Kivitelezés: ESW Gebäudetechnik
Szintek száma: 29
Lakóegységek: 382
Átadás éve: 2024
