Helytakarékos vízelvezetés a Geberit PE SuperTube-al New Alamein City (EG)

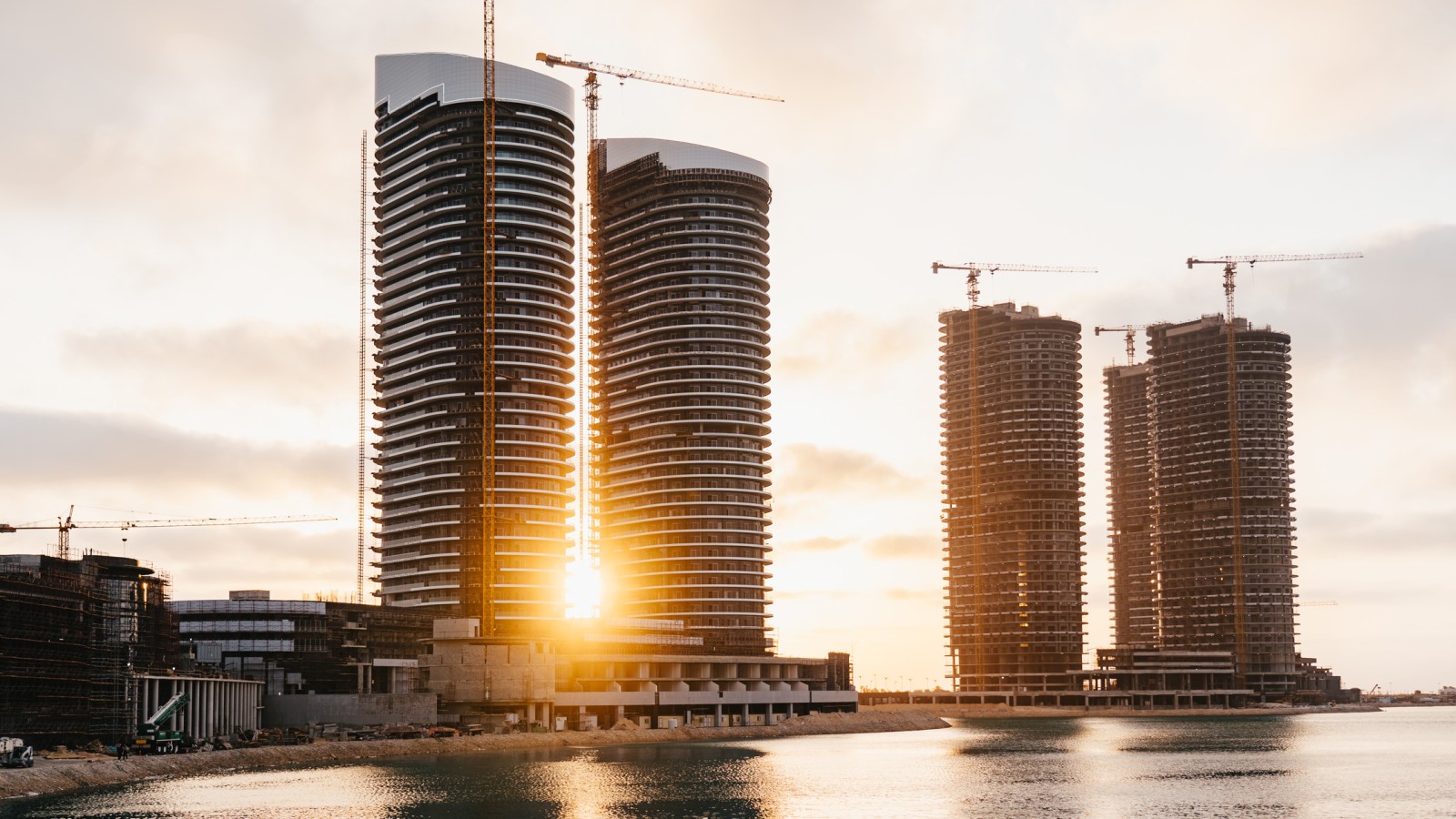

New Alamein City Egyiptom egyik legambiciózusabb városfejlesztési projektje, amely a Földközi-tenger partján található.
A projekt áttekintése
Szigorú vízelvezetési követelmények
A 18 torony miatt egy nagy teljesítményű vízelvezető rendszerre volt szükség, amelyet szűk aknákban kellett kialakítani.
A megoldás: SuperTube technológia
A Geberit SuperTube kevesebb helyet igényel az aknákban, így több hely marad a lakótér és a hasznos területek számára.
45%-kal kevesebb ejtővezeték
A Geberit SuperTube technológiának köszönhetően csak az eredetileg tervezett ejtővezetékek egyharmadára volt szükség.
50%-kal rövidebb szerelési idő
A kevesebb ejtővezetéknek köszönhetően sokkal gyorsabban zajlott a kivitelezés.
A megrendelő véleménye
„A rendszer kevesebb helyet és anyagot igényel, valamint könnyen szerelhető, ami az egész folyamatot felgyorsítja. A SuperTube technológiának köszönhetően élményszámba megy a munka. Mindenképpen megéri az árát, mert időt, helyet és anyagot takarít meg.”
Hany Fouad, projektigazgató, ORASCOM
Van hasonló projektje? Megtaláljuk Önnek a megfelelő megoldást!
Projektkövetelmény: vízelvezető rendszer kis méretű aknákhoz

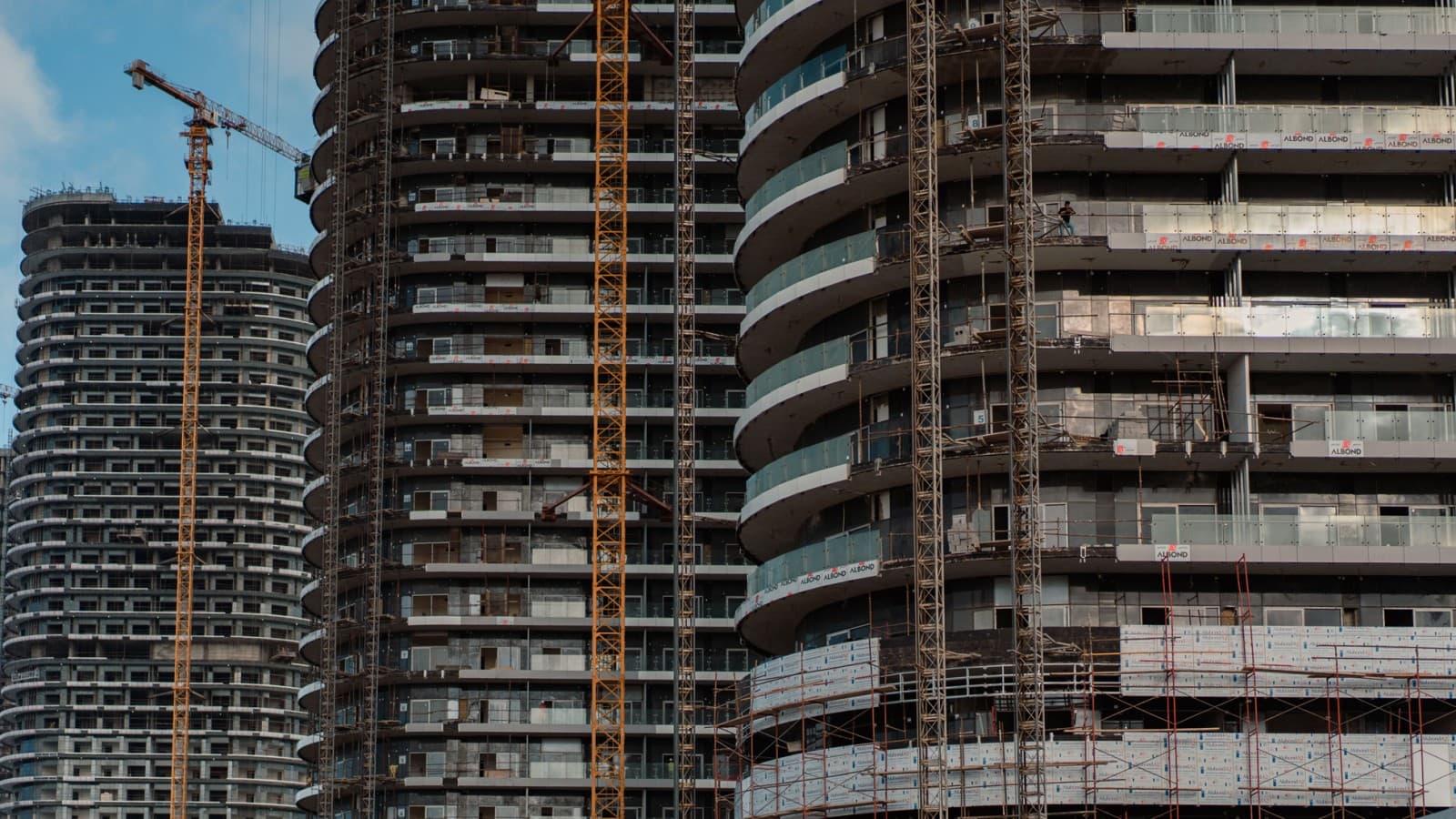

A 18 tornyot magában foglaló New Alamein City projekt egy óriási beruházás, amely a költségek és a kivitelezési idő szempontjából is komoly kihívást jelentett:
- gyors megvalósítás
- rendkívül keskeny aknák
- kiváló minőség kedvező áron
- megbízható partner, aki a projekt minden fázisában támogatást nyújt
Egy hagyományos vízelvezető rendszerrel szinte lehetetlen lett volna megfelelni ezeknek a szigorú követelményeknek.
A Geberit megoldása Geberit SuperTube technológia
Az innovatív Geberit SuperTube technológia minden követelménynek megfelelt. A SuperTube lehetővé tette, hogy a hagyományos, három ejtővezetékes rendszer helyett egyetlen, egyszerűbb rendszer kerüljön beépítésre. Ez jelentős anyag-, költség- és helymegtakarítást eredményezett az aknákban.
- az ejtővezetékek száma 162-ről 54-re csökkent
- az ejtővezetékek szerelési ideje mintegy 50%-kal lerövidült
- összesen 210 m²-rel kevesebb területre volt szükség (ami 4760 USD/m²-rel számolva csaknem 1 millió USD megtakarítást jelent)
- akár 34%-kal kevesebb anyagköltség a hagyományos vízelvezető rendszerekhez képest
Ezek az előnyök nemcsak a vízelvezető rendszer szerelését teszik egyszerűbbé, hanem a jövőbeni karbantartási feladatokat is megkönnyítik.

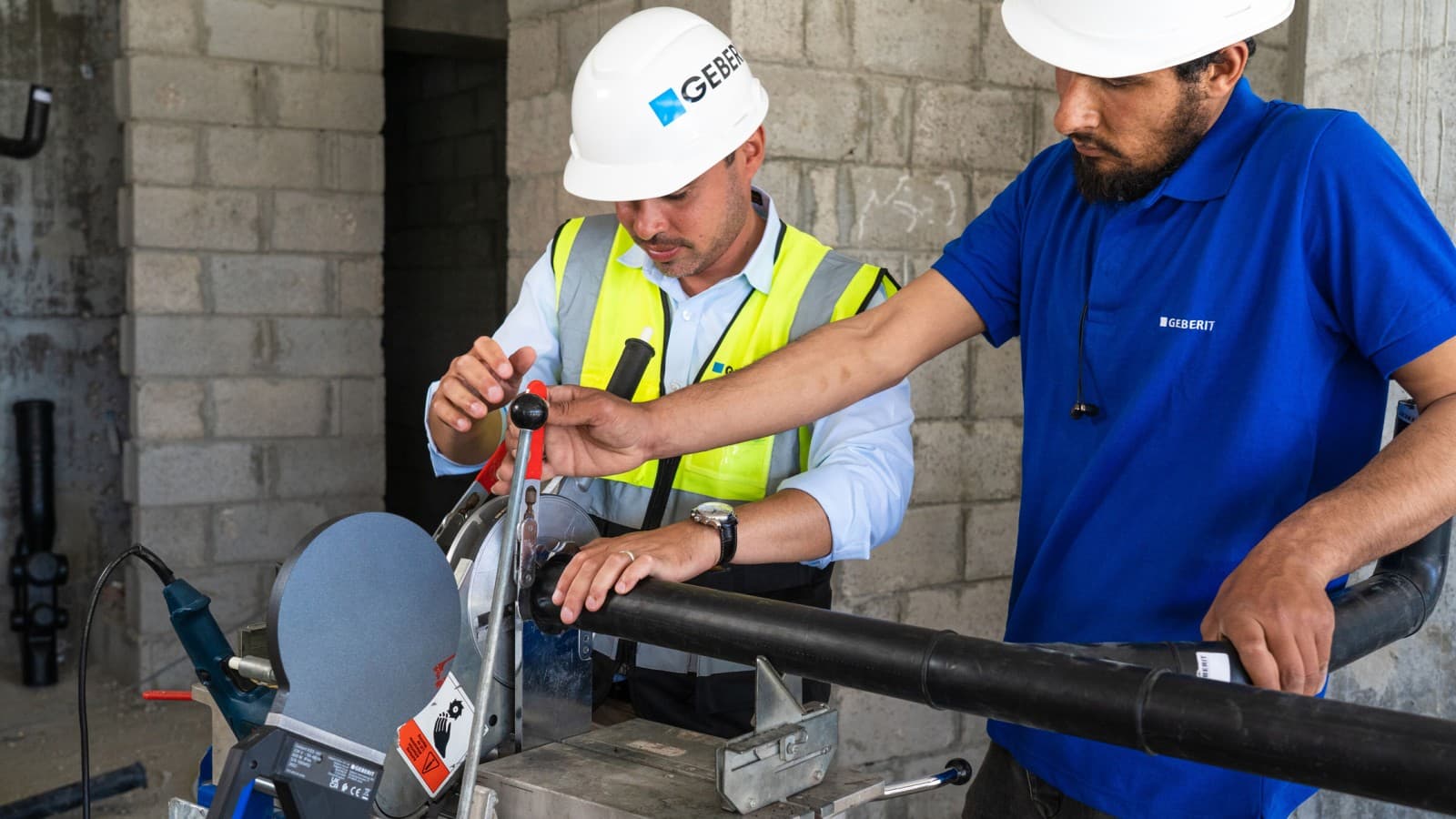

A megrendelő nagyra értékelte, hogy a Geberit a teljes projekt alatt segítette a munkát – a tervezéstől egészen a projekt befejezéséig. A Geberit szakemberei személyesen is jelen voltak a kivitelezés során.

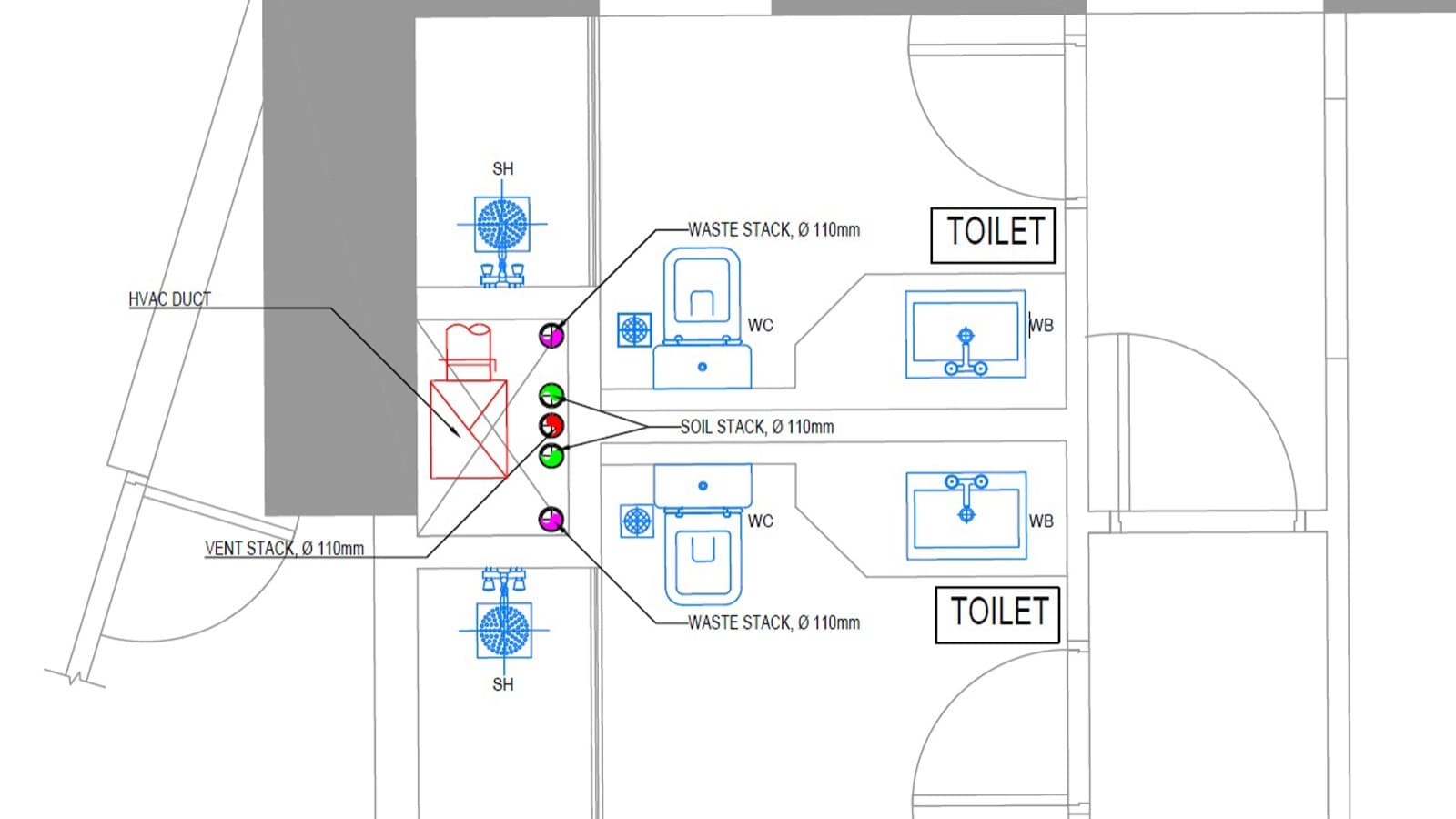

Eredeti terv PVC-csővezetékekkel: Az eredeti tervekben nagyon keskeny aknák szerepeltek, de ez nyolc torony esetében gyakorlatilag lehetetlenné tette egy hagyományos vízelvezető rendszer beépítését.

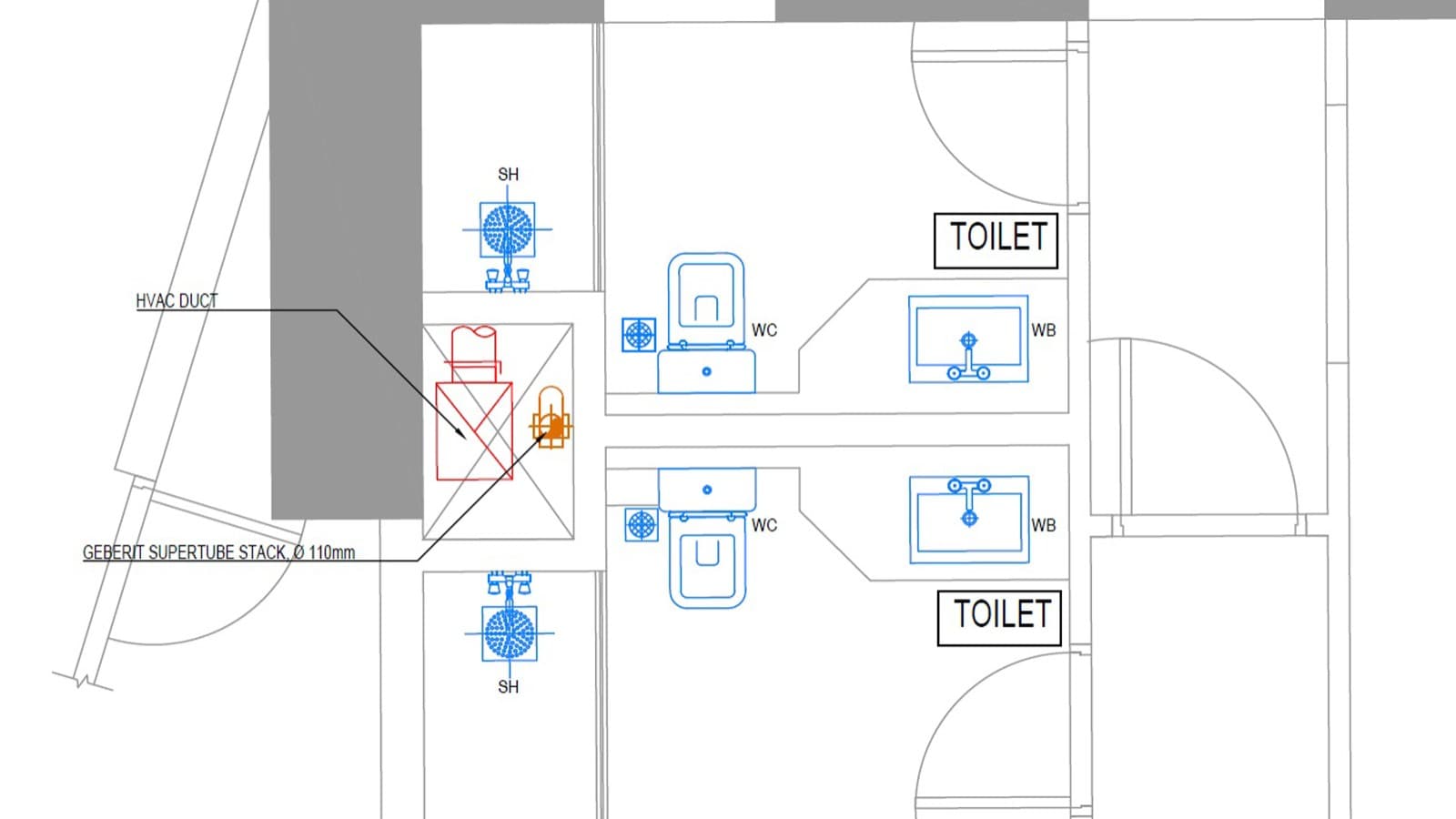

Kivitelezés Geberit PE SuperTube rendszerrel: A Geberit SuperTube technológiának köszönhetően az eredetileg tervezett ejtővezetékek mindössze egyharmadára volt szükség. Így minden emeleten további hasznos alapterületet lehetett nyerni.

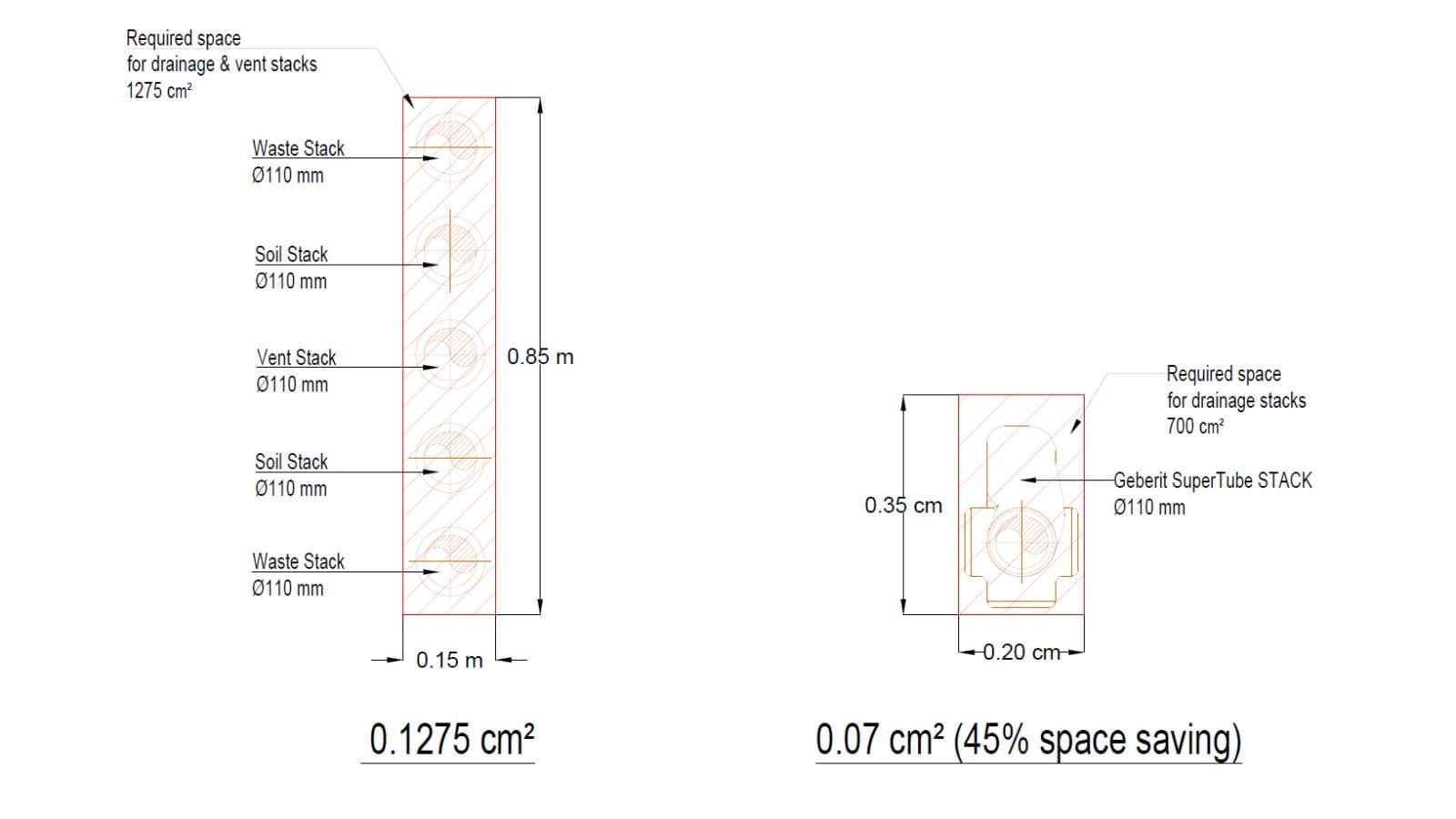

Aknaméretek összehasonlítása: Az eredeti tervben három darab d110-es csővezeték szerepelt a szennyvíz, a szellőzés és a talajvezeték számára, amelyek összesen 0,1275 m² helyet igényeltek volna (balra). Ezzel szemben a Geberit SuperTube esetében egyetlen d110-es csővezeték elegendő volt, amely 0,07 m²-en is elfért (jobbra). Ez körülbelül 45%-os helymegtakarítást jelent.
Adatok és tények a projektről
Geberit Know-how
A projekt során használt Geberit termékek
- Geberit PE SuperTube technológiával
Geberit PE SuperTube
Intelligens hidraulikájuknak köszönhetően PE SuperTube moduljaink helytakarékos és könnyen telepíthető szennyvízkezelési megoldásokat tesznek lehetővé.
Adatlap
Adatlap
- Fejlesztő: New Urban Communities Authority
- Építészek: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Belsőépítészek: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Épületgépészeti tanácsadók: Shaker, Mito Consultants
- Kivitelezők: Orascom, Hassan Allam, CCC, Redcon, Dorra, Emco, Arab Contractors és Siac
- Tornyok száma: 18
- Magasság: 224 m
- Szintek száma: 32–44
- Fürdőszobák száma: 15 000
- Átadás éve: 2023
