Felújítás nagyobb aknák nélkül OMU 93 lakótorony, Bern (Svájc)
Az egykori kutatási és irodaépületben modern lakásokat alakítottak ki. A felújítás során lényegesen nagyobb vízelvezetési teljesítményt kellett biztosítani, miközben a csőaknák mérete nem növekedhetett, és a legszigorúbb zajvédelmi követelményeknek is meg kellett felelni. A vadonatúj Geberit Silent-db20 SuperTube rendszer minden követelménynek megfelelt.
Irodaházból lakótorony

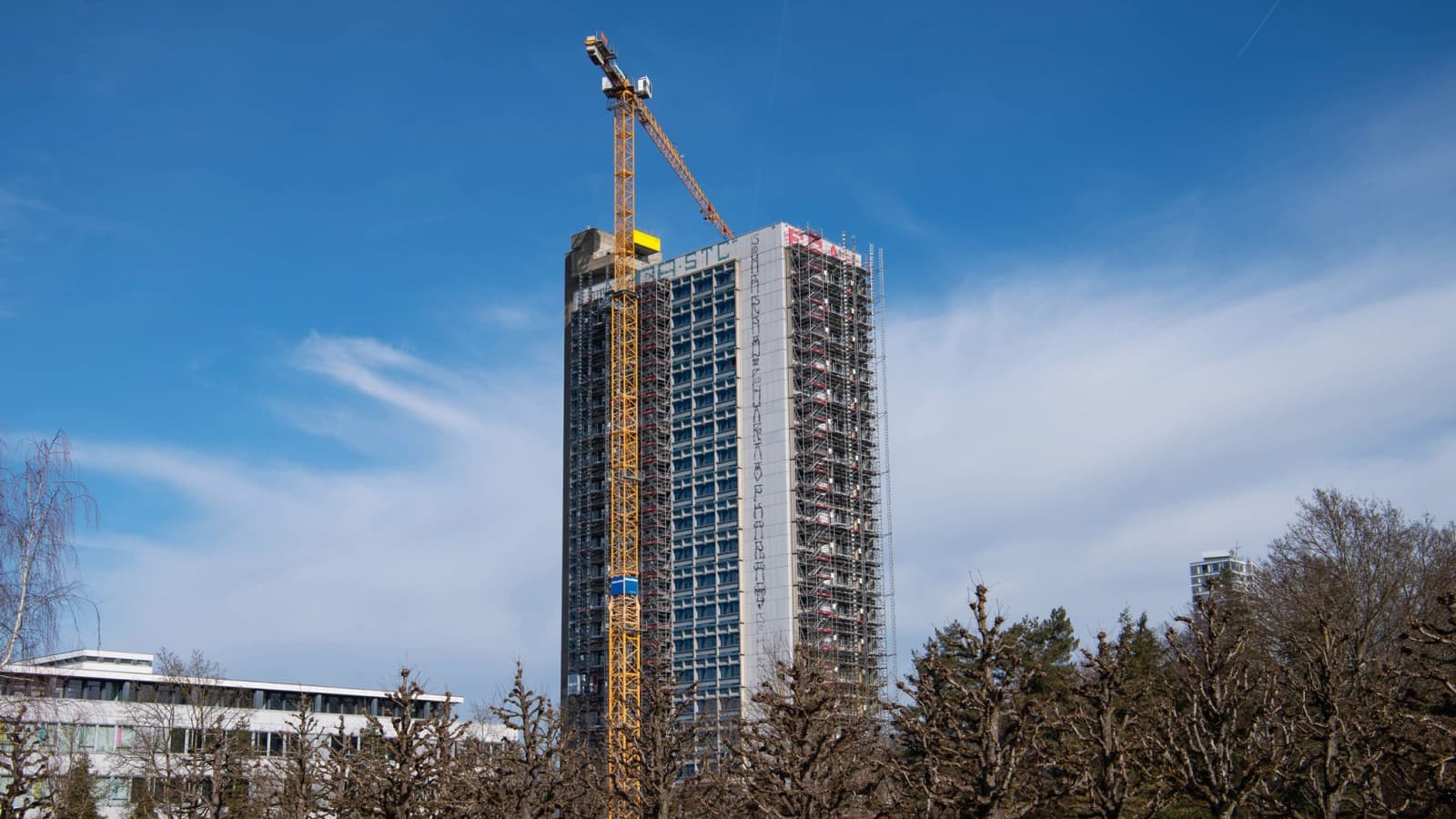

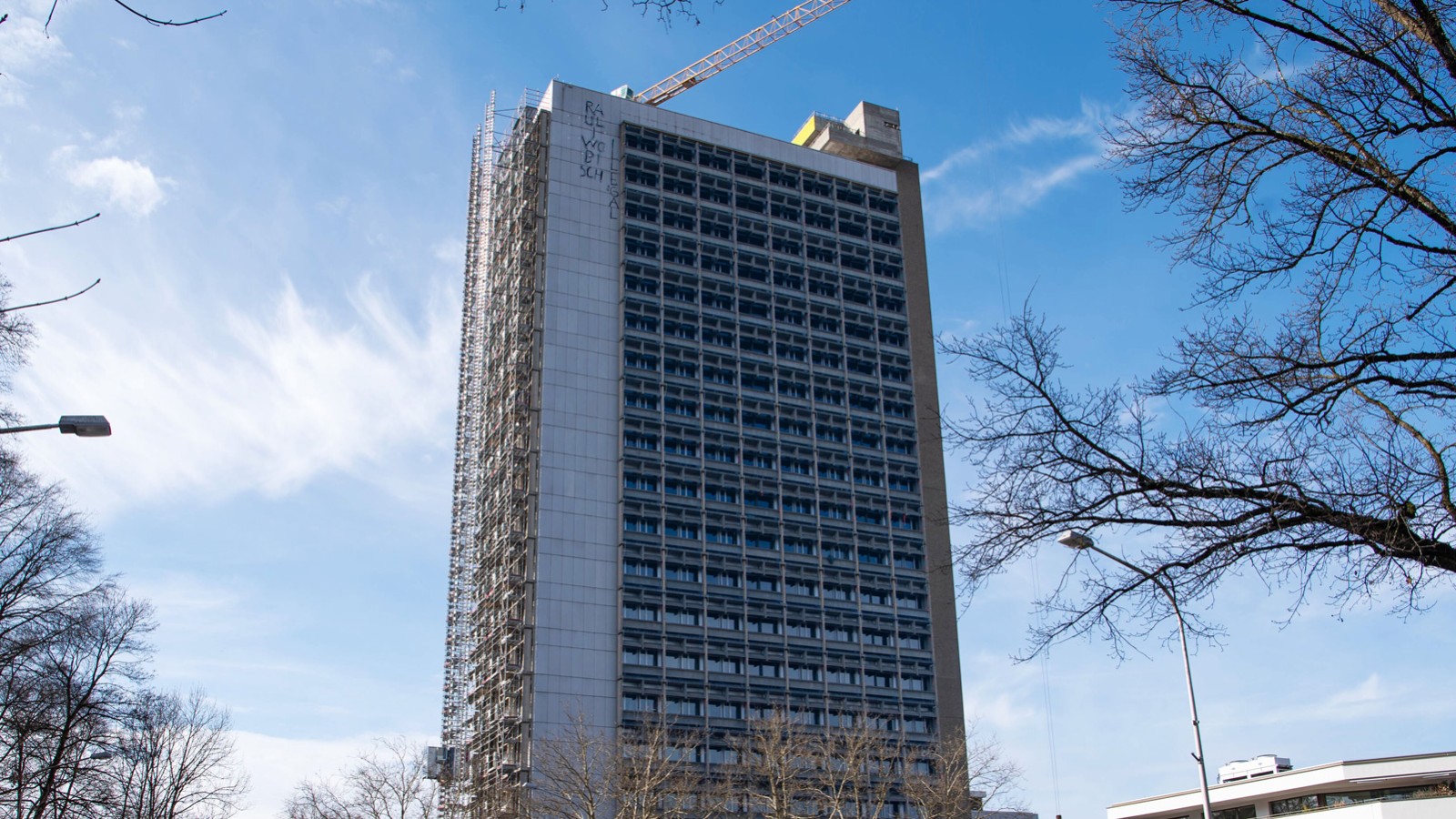

A svájci–francia építész, Le Corbusier stílusát idéző OMU 93 épülete Bern külvárosában kapott helyet.
A jellegzetes látszóbeton tornyot, amely az 1970-es évek elején kutatótoronyként épült, az akkori állami távközlési monopólium, a PTT használta a távközlés fejlesztésére. Az épület 2014-ig szolgálta eredeti célját, majd ideiglenesen kisvállalkozások és kulturális intézmények vették használatba.
A 17 szinten mintegy 90 modern bérlakás található, a földszinten pedig különböző közösségi funkciók kaptak helyet, új élettel megtöltve a környéket.
A Geberit Silent-db20 SuperTube vízelvezető rendszer minden szigorú projektkövetelménynek megfelel.
A projekt áttekintése
Átalakítás 87 lakássá
Az épület belső szerkezeteit teljesen elbontották, majd irodaházból lakóépületté alakították, miközben bizonyos szerkezeti adottságokat érintetlenül hagytak.
Nagyobb teljesítmény a Geberit Silent-db20 SuperTube rendszerrel
A statikai követelmények miatt a meglévő, szűk vízelvezető aknákat meg kellett tartani. A SuperTube technológia kis helyen is nagy vízelvezetési teljesítményt biztosít.
Szigorúbb hangvédelmi követelmények
A Geberit Silent-db20 SuperTube rendszer megfelel a lakóépületek szigorú hangvédelmi követelményeinek.
További előny: gyors telepítés
Akár 40%-kal gyorsabb telepítés kisebb csőátmérőkkel és mellékszellőztető vezeték nélkül.
A megrendelő véleménye
A lakófunkció miatt jóval nagyobb vízelvezetési teljesítményre van szükség, mint irodák esetében. A meglévő aknaméreteken azonban nem lehetett változtatni – részben statikai okokból, részben pedig azért, hogy a drága lakóterület ne csökkenjen.Emellett a szigorú hangvédelmi követelményeknek is meg kellett felelni. A Geberit Silent-db20 SuperTube éppen időben kínált ideális megoldást a felmerült problémákra.
Van hasonló projektje? Megtaláljuk Önnek a megfelelő megoldást!
Projektkövetelmény Nagyobb teljesítményű és zajvédett vízelvezetés
Az épület lakóházzá történő átalakítása miatt meg kellett növelni a szükséges szennyvízelvezetési teljesítményt. Ezzel egyidejűleg a szigorú hangvédelmi követelményeknek is meg kellett felelni.
A nagyobb szennyvízelvezetési teljesítmény elérése érdekében d135–d160 csőátmérőre és egy kiegészítő mellékszellőztető vezetékre lett volna szükség, azonban a csőaknák méretét statikai okokból nem lehetett módosítani.
Ez komoly kihívást jelentett a Probst+Wieland szanitertervező iroda számára az épület vízelvezetésének kialakításában.
A Geberit megoldása Geberit Silent-db20 SuperTube
A Geberit Silent-db20 SuperTube vízelvezető rendszer ideális megoldást nyújtott a Probst+Wieland szanitertervező iroda számára.

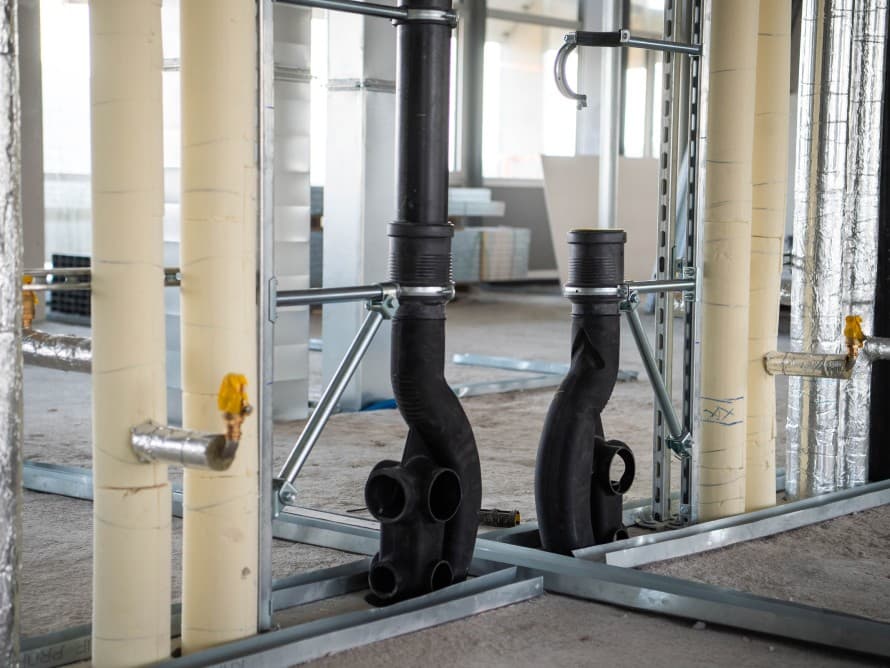

A nagy zajcsillapítású Geberit Silent-db20 vízelvezető csövek csendes és hatékony vízelvezetést biztosítanak, a SuperTube technológiának köszönhetően pedig több hely marad az aknában. A teljes vízelvezető rendszer megtervezése is rendkívül egyszerű volt:
- Az épület magassága és a lakások nagy száma ellenére néhány ejtővezeték elegendő a megnövelt vízelvezetési teljesítmény biztosításához – párhuzamos szellőzővezeték nélkül.
- Az irányváltásoknál nincs szükség kerülővezetékre a tiltott csatlakozási zóna elkerüléséhez.
- A d135 vagy d160 átmérőjű csövek helyett elegendő d110-es csöveket használni.
További előnyt jelentett, hogy a vezetékek a szűk aknákban mellékszellőztető vezeték nélkül is egyszerűen és hatékonyan szerelhetők. Egy hagyományos megoldáshoz képest 30–40 százalékkal csökkent a telepítési idő.
Adatok és tények a projektről
Geberit Know-how
A projekt során használt Geberit termékek
- Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube
A Geberit Silent-db20 SuperTube magas épületek vízelvezetésére lett kifejlesztve. Magas hangszigetelési követelményeknek felel meg, helytakarékos és 12 l/s-os nagy lefolyási teljesítményével tűnik ki.
Adatlap
Adatlap
Megbízó: Immobilien-Anlagestiftung Turidomus
Építész: LYRA
Kivitelezés: Guggisberg Kurz AG
Szintek száma: 17
Lakóegységek: 87
Átadás éve: 2026
További projektek a Geberit SuperTube rendszerrel

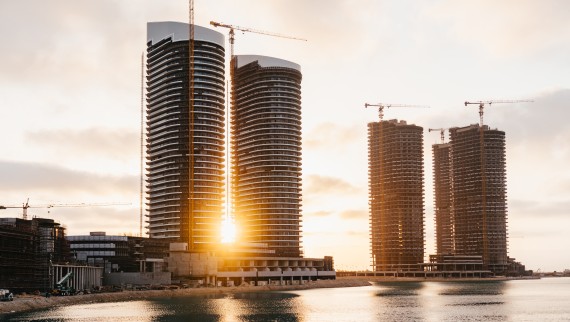

Alamein tornyok Geberit PE SuperTube-al
New Alamein City 18 toronyból áll, amelyek legfeljebb 44 emeletesek. Az eredetileg tervezett 164 lefolyócső a SuperTube technológiának köszönhetően 54 lefolyócsőre lett csökkentve. Így több hely maradt a lakóterületek számára, anyagot takarítottak meg és csökkent a telepítési idő.

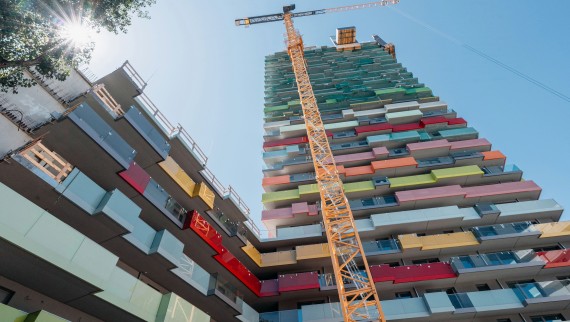

28 emelet mellékventilációs vezeték nélkül
A bécsi DS 90 lakóépületben, amely 29 emelettel és egy 6 emeletes alépületből áll, először alkalmazták a Geberit Silent-Pro SuperTube rendszert. A kiváló hangszigetelésű vízelvezető rendszer helytakarékos és könnyen felszerelhető.
