Geberit SuperTube technológia Helytakarékos vízelvezetéshez
Azokban régiókban, ahol a hely szűkös és ezért drága, fellendülőben van a többszintes épületek és magasházak építése. Többszintes épületekben a hidraulikai szempontból kifogástalanul működő szennyvízrendszerek megtervezése bonyolult és a helyigény szempontjából nagy kihívást jelentő feladat. Ennek az az oka, hogy kerülővezetékeket kell beépíteni, az elhúzásoknál pedig lejtést kell kialakítani.
A hatékonyabb helykihasználás és az egyszerűbb tervezés érdekében a Geberit kifejlesztette a SuperTube technológiát. Ez a helytakarékos épületvíztelenítési megoldás korszerű alternatívát jelent a hagyományos szennyvízrendszerekkel szemben. A technológiának köszönhetően sokkal egyszerűbb a szennyvízvezetékek tervezése és telepítése.
A Geberit többféle vízelvezető rendszert is kínál, amelyek elérhetők a helytakarékos SuperTube-technológiával.
Meggyőző érvek a SuperTube technológia mellett
Helymegtakarítás
A kis helyigényű vízelvezető rendszer nagyobb tervezési szabadságot biztosít, és hozzájárul a lakótér növeléséhez.
Egyszerűbb ejtővezeték
Mivel nincs szükség kerülő- vagy szellőzővezetékre, keskenyebb az ejtővezeték.
Vízszintes vezeték lejtés nélkül
A vízszintes csővezetékek akár 6 méter hosszig is kialakíthatók lejtés nélkül.
Nagy szennyvízelvezetési teljesítmény
A hagyományos rendszerekhez képest nagyobb vízelvezetési kapacitás vagy azonos teljesítmény kisebb csőátmérő mellett.
Vízelvezető rendszer SuperTube technológiával
A SuperTube technológia több, jól bevált Geberit vízelvezető rendszer esetében elérhető. Az így kialakított helytakarékos megoldások – igény esetén – a hangvédelmi követelményeknek is megfelelnek.
Geberit PE SuperTube
Intelligens hidraulikájuknak köszönhetően PE SuperTube moduljaink helytakarékos és könnyen telepíthető szennyvízkezelési megoldásokat tesznek lehetővé.
Geberit Silent-db20 SuperTube
A Geberit Silent-db20 SuperTube magas épületek vízelvezetésére lett kifejlesztve. Magas hangszigetelési követelményeknek felel meg, helytakarékos és 12 l/s-os nagy lefolyási teljesítményével tűnik ki.
A SuperTube technológia előnyei
Helymegtakarítás a helytakarékos szennyvíz-hidraulikának köszönhetően
A hidraulikailag optimalizált SuperTube idomok által biztosított áramlási viselkedés folytonos légoszlopot hoz létre a szennyvízvezetékben.
Ez a következő helytakarékos előnyökkel jár:
- Nincs szükség külön szellőzővezetékekre.
- Irányváltásnál nem kell külön kerülővezetékeket beépíteni.
- A vízszintes csővezetékek akár 6 méter hosszig is kialakíthatók lejtés nélkül.

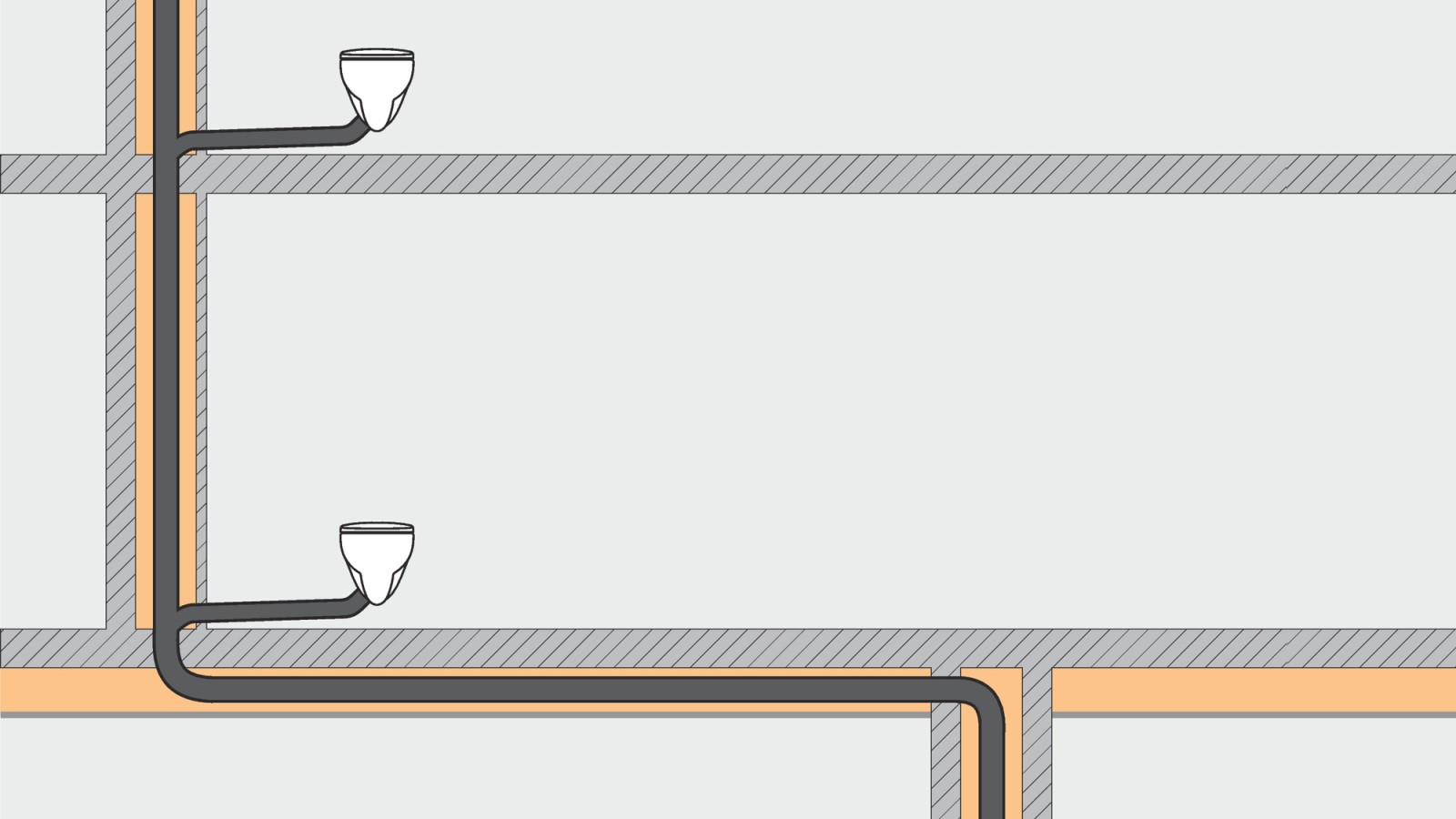

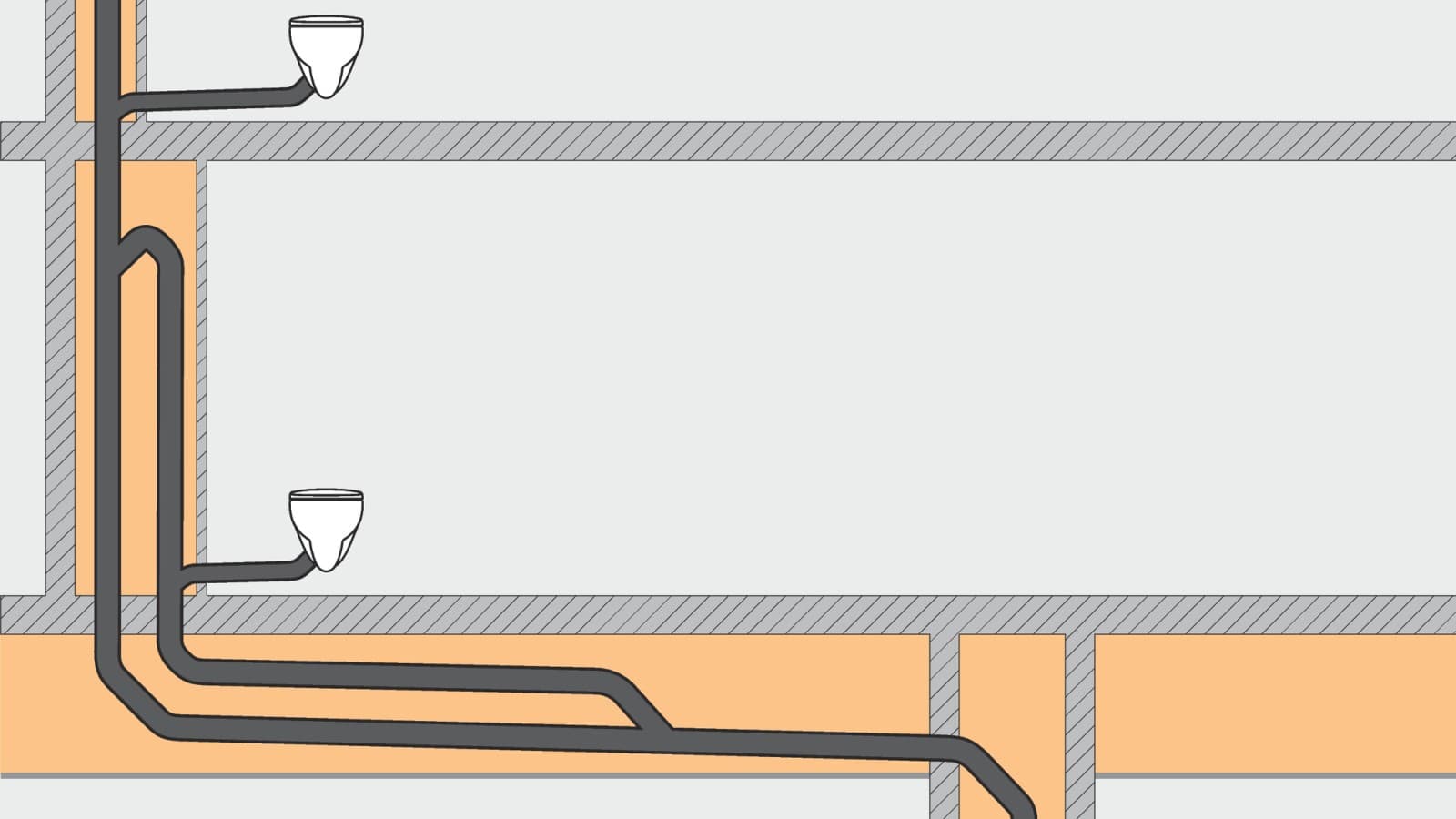

A hagyományos vízelvezető rendszerekkel szemben a SuperTube technológia helyet takarít meg, és nagyobb szabadságot biztosít épülettervezés során:
Vízszintes szennyvízvezeték lejtés nélkül

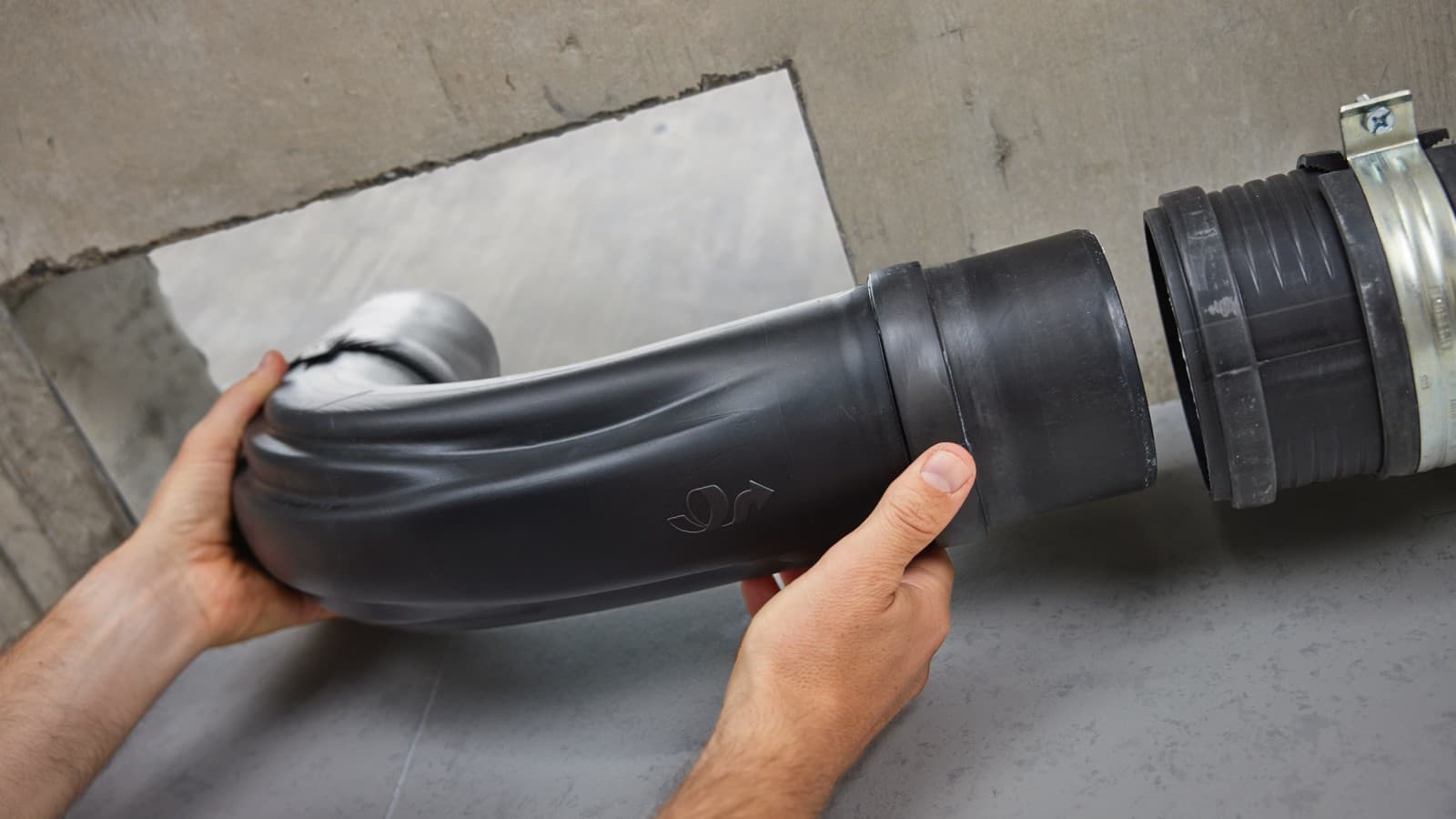

A függőleges és vízszintes szennyvízvezeték közötti irányváltásnál – például elhúzás vagy a gyűjtővezetékhez való csatlakozás esetén – a BottomTurn ívidomot kell alkalmazni.

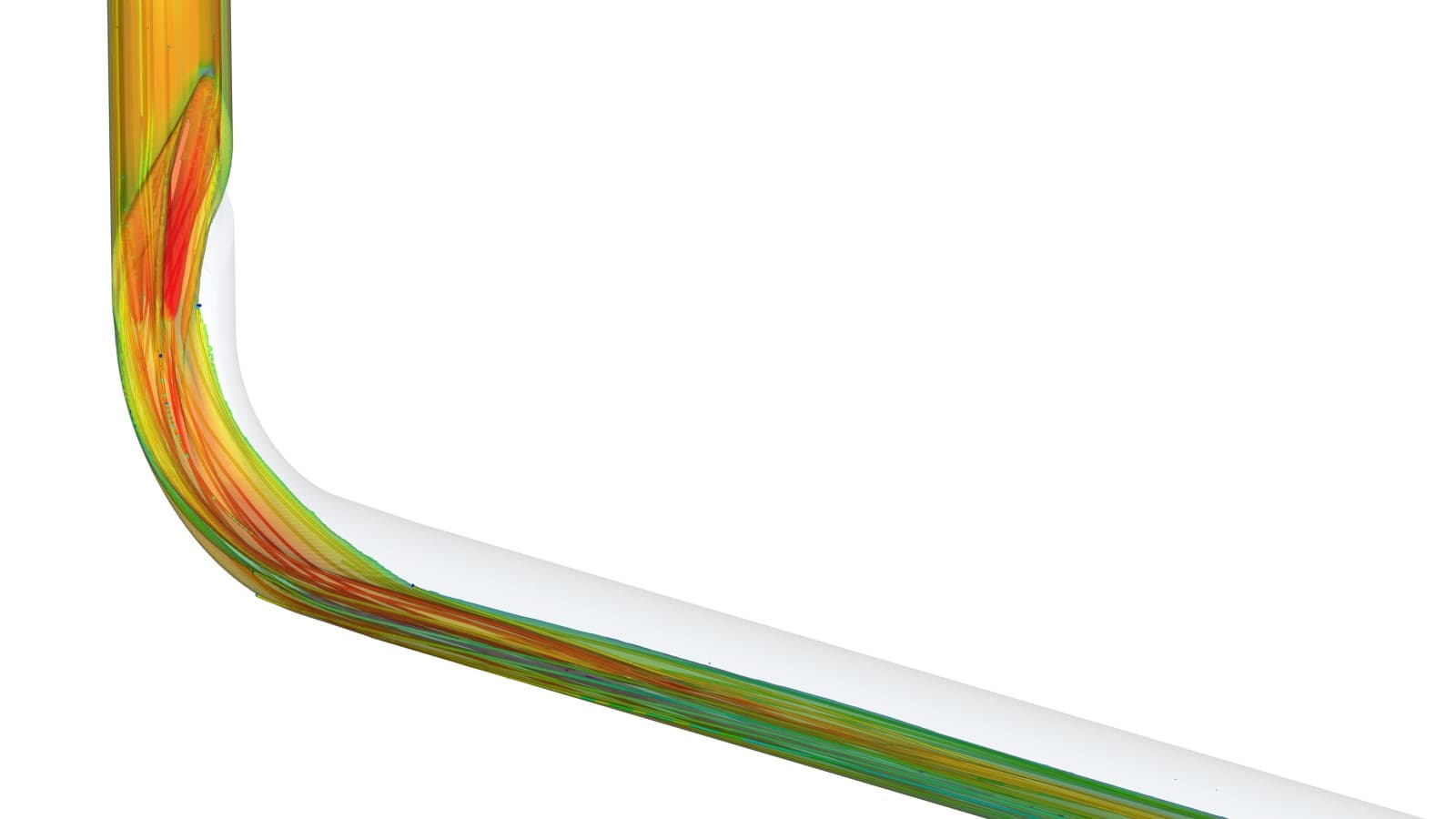

A Geberit BottomTurn ívidom segítségével a vízfal irányváltáskor elfordul, és közben a légoszlop megszakítása nélkül gyűrűs áramlásból réteges áramlásba megy át. Ez az irányváltás lényegesen kisebb energiaveszteséget okoz, mint a hagyományos megoldások.
Ennek köszönhetően akár 6 méter hosszú és d110 méretű vízszintes vezetékek is kialakíthatók lejtés nélkül, így mennyezeti szerelés esetén kevesebb helyre van szükség. A tervezés és a kivitelezés egyszerűbbé válik a hagyományos rendszerekhez képest.
Egyszerűbb szennyvízvezeték-tervezés
Az ejtővezetékek szennyvíz-hidraulikája külön figyelmet igényel tervezés során. A vezetékben kialakuló túlnyomás vagy negatív nyomás elkerülése érdekében az építési helyzettől függően külön szellőztetővezetékeket vagy nagyobb átmérőjű csöveket kell betervezni.
Gyakran előfordul – különösen irányváltásoknál, például elhúzás vagy a gyűjtővezetékhez való csatlakozás esetén –, hogy külön szellőzőcsőre van szükség. Ráadásul a vízszintes csöveket lejtéssel kell elhelyezni. Mindez megnehezíti a tervezést, főleg akkor, ha kevés hely áll rendelkezésre a műszaki berendezések számára.
A SuperTube technológia alkalmazása során a speciális idomok által biztosított áramlási viselkedés segítségével egy stabil, folytonos légoszlop jön létre a szennyvízvezetékben.
Kevesebb anyagfelhasználás és egyszerűbb szerelés
Mivel nem kell beépíteni külön szellőző- és kerülővezetékeket, kevesebb anyagra van szükség a csővezetékrendszer kiépítéséhez.
Ezenkívül egy összefüggő, önálló vezetékrendszert is egyszerűbben és rövidebb idő alatt lehet kialakítani.
Kérdése van? Örömmel segítünk!
Szakértőink egyaránt tanácsot adnak végfelhasználóknak, tervezőknek, vízvezeték-szerelőknek és más szakembereknek a projektjeik megvalósításában. Szívesen segítenek abban, hogyan oldhatják meg a felmerülő kihívásaikat termékeink segítségével.
Gyakran feltett kérdések a SuperTube technológiával kapcsolatban
Mi teszi különlegessé a Geberit SuperTube technológiát?
A SuperTube technológia révén az építészek és tervezők lényegesen könnyebben meg tudják tervezni a szaniterrendszert. A hagyományos vízelvezető rendszerekkel ellentétben a SuperTube technológia esetében például nincs szükség szellőző- és kerülővezetékekre.
A SuperTube több helyet biztosít a lakótér és a hasznos területek kialakításához – ez pénzügyi előnyt jelent az ingatlanbefektetők számára.
A SuperTube technológia többféle Geberit vízelvezető rendszerhez is elérhető, és a hangvédelmi követelményeknek is megfelel.
