Geberit Silent-db20 SuperTube Kiváló hangszigeteléssel rendelkező vízelvezető rendszer
A Geberit Silent-db20 SuperTube technológia a rendszerkomponensek tökéletes együttműködésén alapul, és egy rendkívül helytakarékos szennyvízrendszer kialakítását teszi lehetővé magas épületekben.
A kiváló hangszigetelési tulajdonságoknak köszönhetően ideális megoldást jelent olyan projekteknél, ahol kiemelten fontos a hangvédelem.
A Geberit Silent-db20 SuperTube feleslegessé teszi a párhuzamos szellőztetővezeték használatát, így több hely marad a lakótér és a hasznos területek kialakítására.
A kisebb átmérőjű csövek kisebb vezetékaknákat tesznek lehetővé, miközben d110 átmérő mellett is nagy, akár 12 l/mp vízelvezetési kapacitás érhető el.
A Geberit Silent-db20 SuperTube műszaki előnyei
A rendszer működését és hidraulikai teljesítményét a TÜV Rheinland LGA Products Deutschland tanúsította.
A Geberit Silent-db20 SuperTube ugyanolyan hangvédelmi követelményeket képes teljesíteni, mint a hagyományos, d160 átmérőjű rendszer 9,5 l/mp kapacitású kerülővezetékkel.
EN 13501-2 szabvány szerinti tűzvédelmi osztályozási jelentés a Geberit Rohrschott90 Plus EN és a Geberit Silent-db20 BottomTurn ívidomhoz (MPA, Stuttgarti Egyetem).
A Geberit Silent-db20 SuperTube rendszert az Autodesk® Revit® programban is meg lehet tervezni.
A Geberit SuperTube rövid ismertetése Így működik a vízelvezető rendszer
A magas épületek hagyományos szennyvízrendszerei sok helyet igényelnek a d160-as méretek és a d90-es mellékszellőztető vezetékek miatt.
A födém alatt is elegendő helyre van szükség a lejtéssel szerelt vízszintes vezetékek számára. Ilyen körülmények között a vízelvezetési kapacitás 12,4 l/mp.

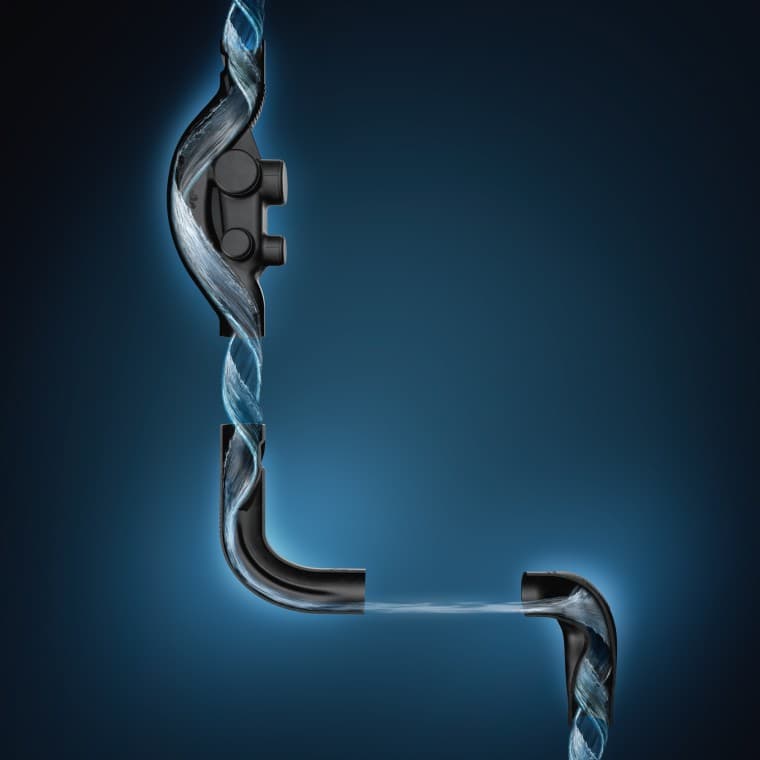

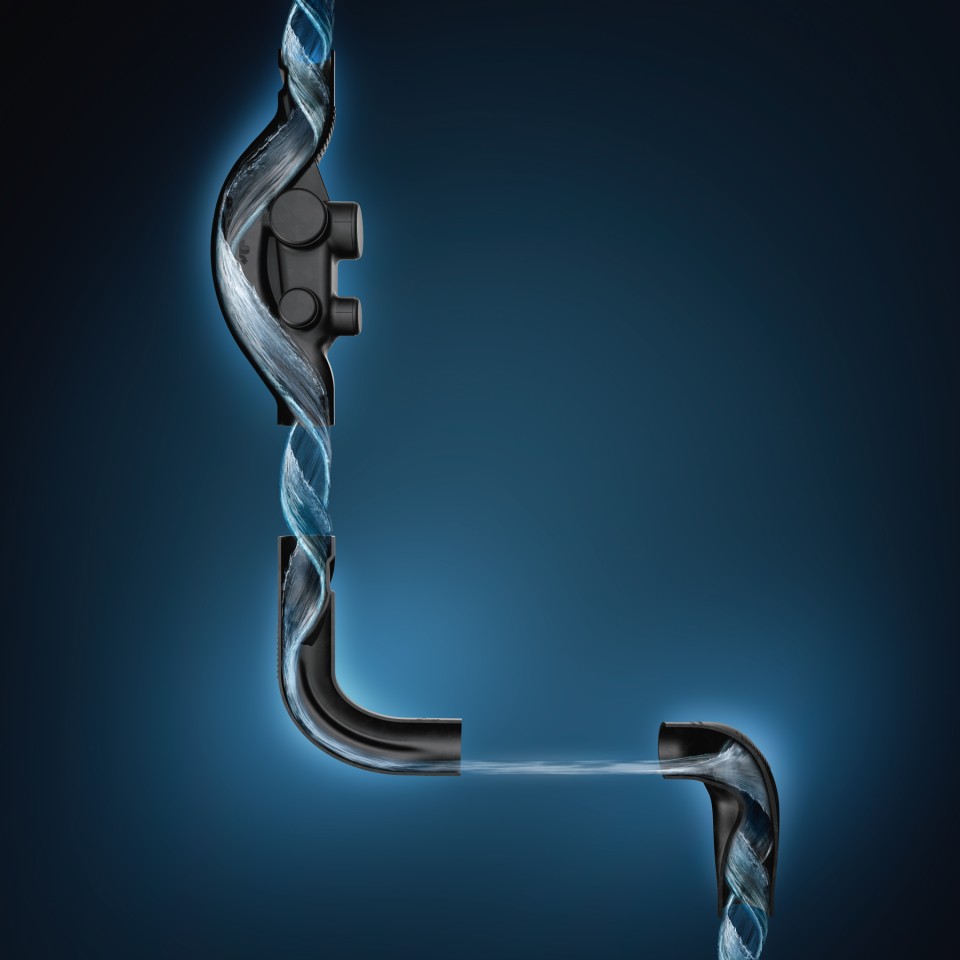

A Geberit SuperTube hozzájárul a lakótér és a hasznos terület növeléséhez, mivel az innovatív technológia folyamatos légoszlopot hoz létre az ejtővezetékben. Ennek köszönhetően az ejtővezeték kisebb, d110-es átmérővel és külön mellékszellőztetés nélkül is 12 l/mp vízelvezetési kapacitást biztosít.
A vízszintes vezetékek akár 6 méter hosszig is lejtés nélkül telepíthetők.
Magas zajcsillapítású vízelvezető rendszer nagy hangvédelmi igényű magas épületekhez

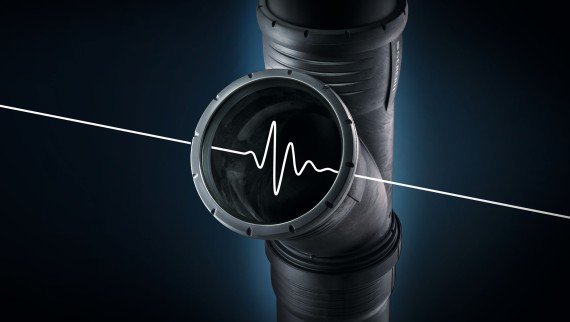

A Geberit Silent-db20 vízelvezető rendszer nagy önsúllyal rendelkezik. A megerősített műanyag jelentősen csökkenti az önrezgéseket, így érezhetően alacsonyabb a zajszint.
A speciális hangszigetelő bordák csökkentik a zajképződést az ütközési zónákban, így már maga a termék kialakítása is hozzájárul a zajcsökkentéshez. Ezek a termékjellemzők most már a SuperTube technológiával is elérhetők. Egy Geberit Silent-db20 SuperTube rendszerrel kiépített, 12 l/mp teljesítményű ejtővezeték ugyanolyan hangvédelmi követelményeket képes teljesíteni, mint a hagyományos, d160-as átmérőjű rendszer 9 l/mp kapacitású kerülővezetékkel.
Jobb hangvédelem irányváltásnál
A függőleges és vízszintes vezeték közötti átvezetésnél tapasztalható áramlási viselkedés vizsgálata során kiderült, hogy a Geberit Silent-db20 BottomTurn ívidom lényegesen egyenletesebb áramlást biztosít. A hagyományos kialakításnál fellépő, sokkal egyenetlenebb áramlás nagyobb zajképződéssel is jár. A tesztek kimutatták, hogy a zavaró zajok a szomszédos helyiségekbe is átterjednek.

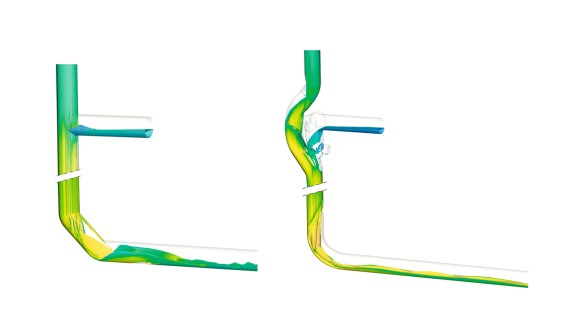

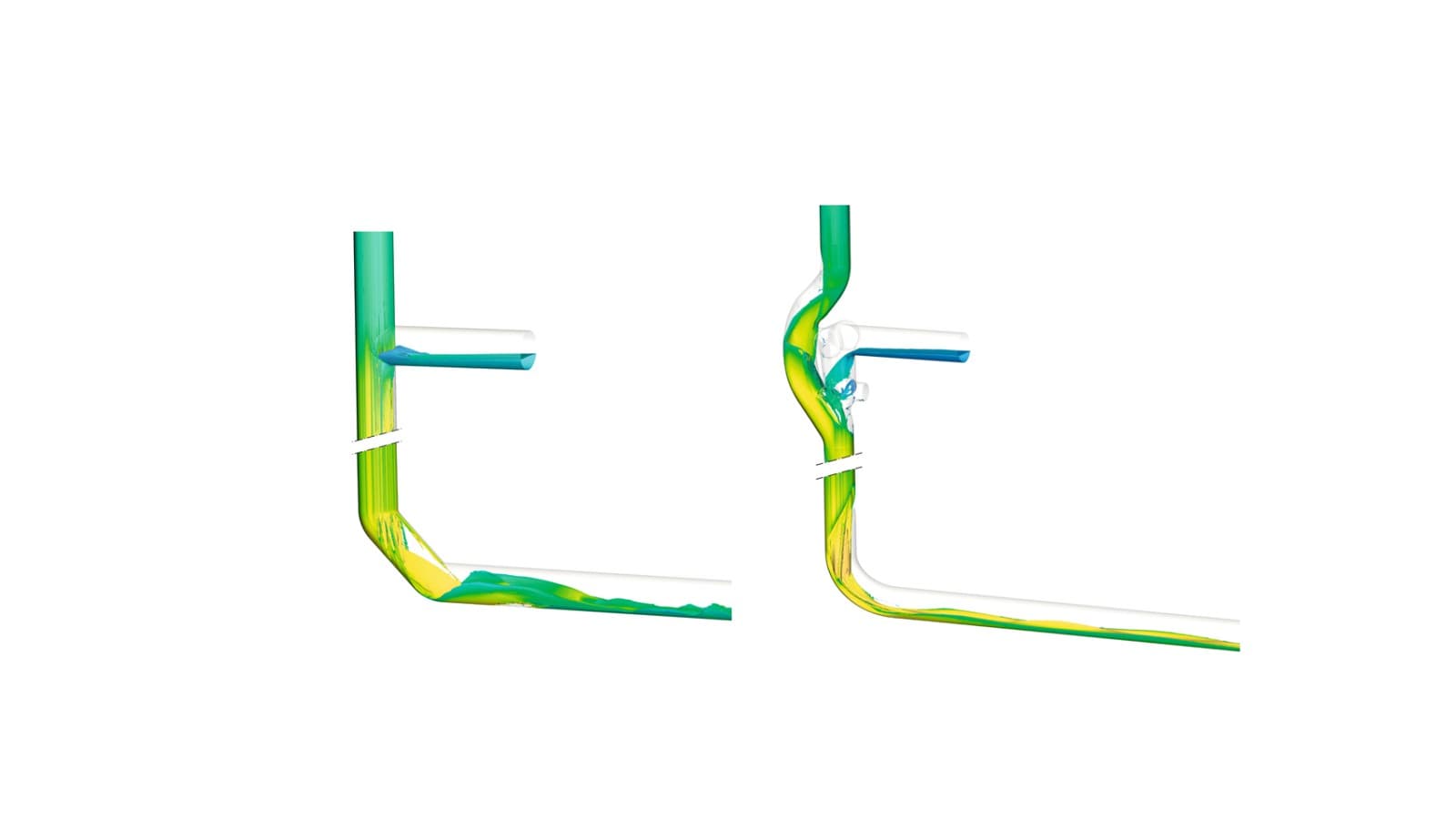

A Geberit Silent-db20 rendszerben használt két 45°-os d160-as ívidom segítségével történő irányváltás – a bal oldali ábrán – örvényeket hoz létre a csővezetékben, amelyek fokozzák a zajképződést. Ezzel szemben a jobb oldali ábrán látható Geberit Silent-db20 BottomTurn ívidom az ejtővezeték gyűrűs áramlását nyugodtan és rendezett módon vezeti át réteges áramlásba.
Hidraulikailag optimalizált Geberit idomok a Silent-db20 SuperTube rendszerhez
