Geberit PE SuperTubeA helytakarékos rendszer
Toronyházak hidraulikusan optimalizált vízelvezetése
A Geberit PE SuperTube technológia a rendszerelemek tökéletes összjátékán alapul, ami különösen helytakarékos szennyvízelvezető rendszer létesítését teszi lehetővé toronyházakban. A SuperTube-bal nem szükséges párhuzamosan futó szellőzővezetékek beépítése, több helyet biztosítva ezzel a lakóterület, illetve a hasznos alapterület számára. A kivétel nélkül kisebbre méretezett csővezetékek kisebb vezetékaknák használatát engedik meg. A vízszintes csővezetékek hat méter hosszúságig bezárólag lejtés nélkül is fektethetők, aminek köszönhetően még több hely takarítható meg.
- Több hely a lakóterület, illetve a hasznos alapterület számára
- Egyszerű tervezés és gyors telepítés
- Kisebb és állandó d110-es csőátmérő
- 12 l/s-os maximális lefolyási teljesítmény
- További szellőzővezetékekre nincs szükség
- Vízszintes csővezetékek lejtés nélkül (legfeljebb 6 m-ig)
Helytakarékos telepítés
![Helytakarékosság a d110-es csőátmérővel, további szellőzővezetékek nélkül, valamint a vízszintes csővezetékek lejtése nélkül, maximum 6 méterig. Helytakarékosság a d110-es csőátmérővel, további szellőzővezetékek nélkül, valamint a vízszintes csővezetékek lejtése nélkül, maximum 6 méterig.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-installation-spacesaving-16-9.jpg)
![Egy hagyományos szennyvízvezeték d160-as és d90-es csőmérettel. Egy hagyományos szennyvízvezeték d160-as és d90-es csőmérettel.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-piping-drainage-conventional-16-9.jpg)
Az összehasonlítás jól szemlélteti a különbséget:
A Geberit PE SuperTube-bal (bal oldali ábra) a lefolyási teljesítmény 12 l/s. Ez a technológia d110-es csőmérettel rendelkező, egyenletes szennyvízvezetékek használatát teszi lehetővé. Ugyanakkor szellőzővezeték alkalmazására nincs szükség. Ezenfelül a vízszintes vezetékek fektetése legfeljebb hat méteres hosszúságig lejtés nélkül megvalósítható.
Egy hagyományos szennyvízvezeték (jobb oldali ábra) d160-as csőmérettel és egy kiegészítő d90-es szellőzővezetékkel 12,4 l/s-os lefolyási teljesítményt ér el.
A tökéletes összjáték

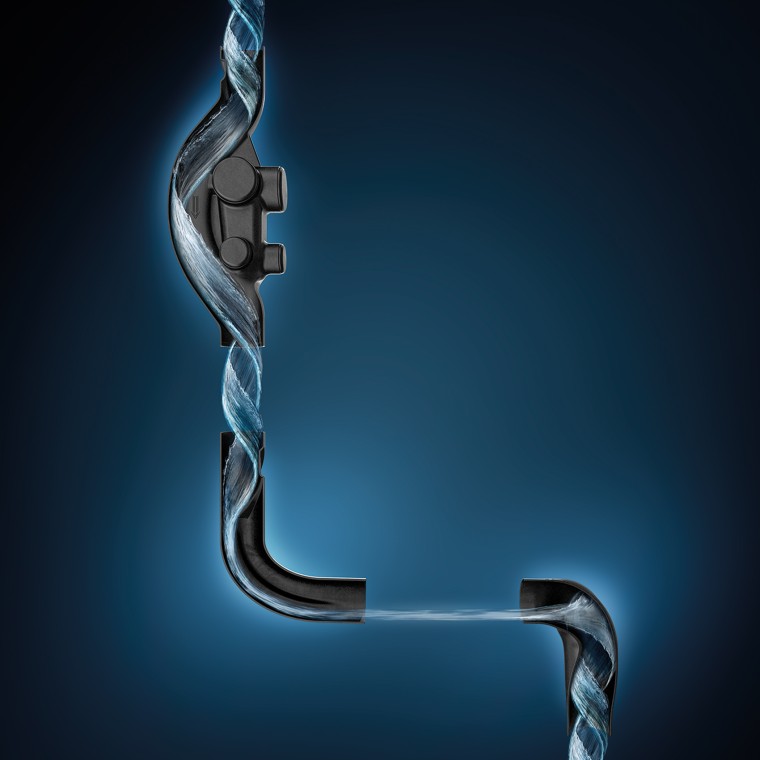

A lefolyó víz a Geberit PE Sovent idomban forgómozgást végez.
![Folyamatos levegőoszlop Geberit SuperTube-bal Folyamatos levegőoszlop Geberit SuperTube-bal](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-flow-1-1.jpg)
Három idom okozza a lényeges különbséget
![Geberit PE Sovent d110 idom Geberit PE Sovent d110 idom](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-sovent-fitting-pe-16-9.jpg)
Geberit PE Sovent d110 idom
A termék optimális geometriájának köszönhetően a Geberit PE Sovent idom az ejtővezetékbe irányítja a vizet, azt forgómozgásba hozza, majd így a csőfalhoz nyomja. Az ezáltal létrejövő gyűrűs áramlás belül egy stabil, folyamatos levegőoszlop képződését eredményezi, ami 12 l/s-os vízelvezetési kapacitást tesz lehetővé.
![Geberit PE BottomTurn csőív d110 Geberit PE BottomTurn csőív d110](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-bottomturn-bend-pe-16-9.jpg)
Geberit PE BottomTurn csőív
A Geberit PE BottomTurn csőívvel az irányváltáskor képződő vízfal megnyílik, és a gyűrűs áramlást a levegőoszlop megszakítása nélkül réteges áramlásba vezeti át. A hagyományos megoldásokkal összehasonlítva ez az átirányítás jelentősen alacsonyabb impulzusvesztést okoz.
![Geberit PE BackFlip csőív d110 Geberit PE BackFlip csőív d110](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-backflip-bend-pe-16-9.jpg)
Geberit PE BackFlip csőív

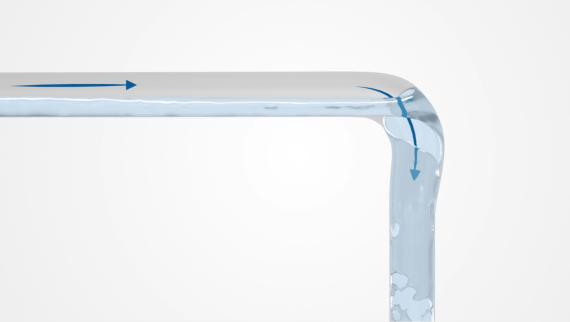

A tengelye körül megcsavarodó Geberit PE BackFlip csőív a réteges áramlásban odafolyó vizet örvénylő mozgásba hozza úgy, hogy az a függőleges csővezetékben rotáló mozgású gyűrűs áramlásban folyik le. A belső levegőoszlop az ejtővezeték további szakaszában megmarad.
