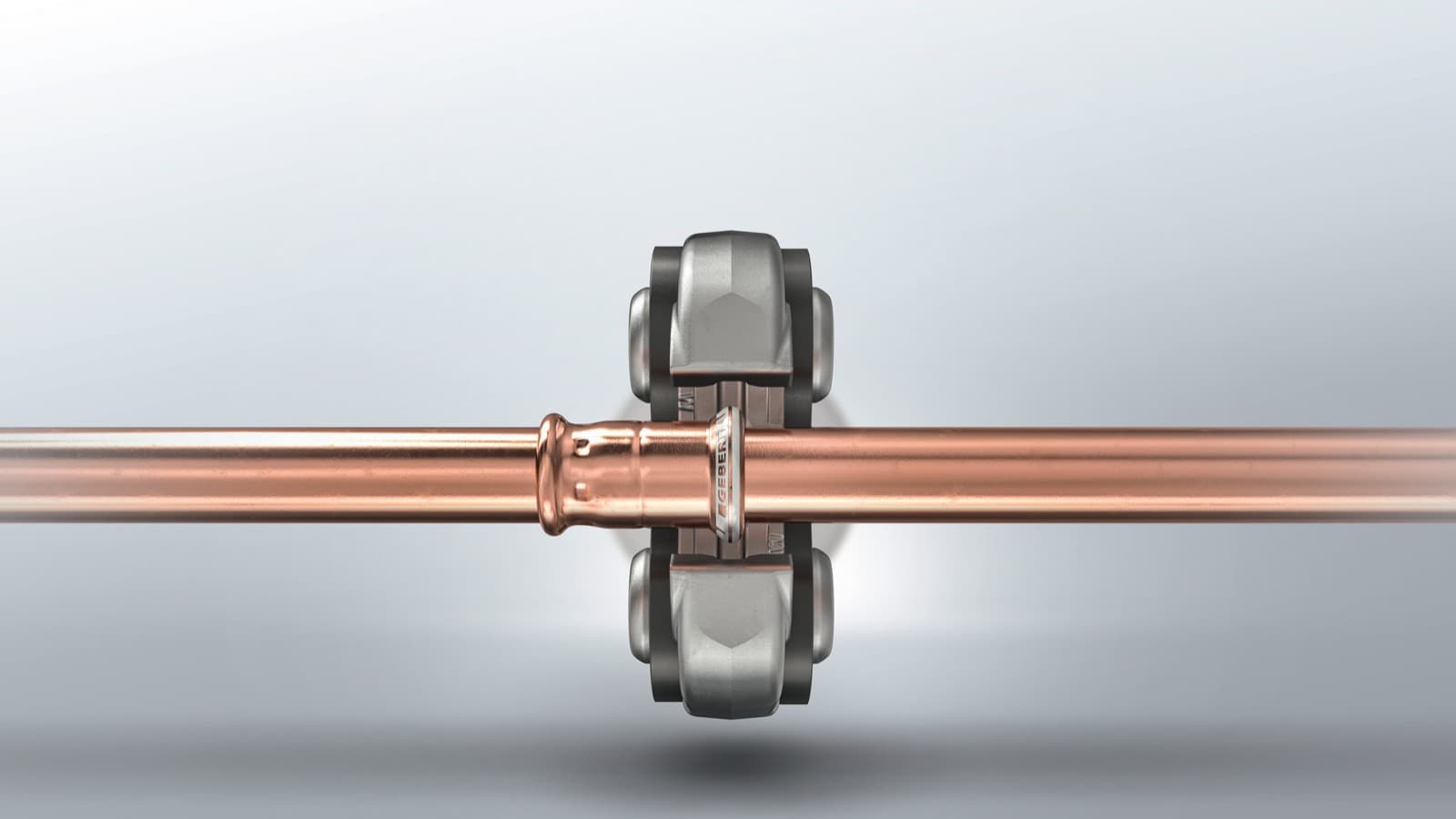

Geberit Mapress réz Présidomok rézcsövekhez
A csőszerelés klasszikus anyaga
Sok vízvezeték-szerelő ma is rézcsövekkel dolgozik. A Geberit Mapress réz egyszerűen préselhető, így forrasztás nélkül is gyorsan és biztonságosan szerelhető.
A Geberit kizárólag idomokat kínál rézből, amelyek problémamentesen kombinálhatók a kereskedelemben kapható rézcsövekkel. A különböző tömítőgyűrűk az adott felhasználási terület követelményeihez igazodnak.
A Geberit Mapress réz különböző gázok továbbítására alkalmas. Éghető gázokhoz a Geberit a présidomok teljes választékát kínálja sárga HNBR tömítőgyűrűvel, sárga jelöléssel és sárga védőkupakkal.
Fő alkalmazási területek és felhasználási lehetőségek
A Geberit Mapress réz az alábbi területeken használható:
Ivóvízhálózatok
A Geberit Mapress réz rendszert gyakran ivóvízrendszerekben használják.
Üzemanyagok és olajok
A Geberit Mapress réz ásványi olajok, kenőolajok és üzemanyagok továbbítására alkalmas.
Ipari gázok
A Geberit Mapress réz (gáz) a DVGW G 260 szerinti éghető gázokhoz szükséges összes engedéllyel rendelkezik.
A Geberit Mapress réz áttekintése
Adatok és tények
Termékválaszték áttekintése
- 11 névleges átmérő d12 és d108 között
- Körülbelül 500 idom
- MasterFix átmeneti idom, amely lehetővé teszi a Geberit szaniterberendezésekhez való szerszámmentes és biztonságos csavaros csatlakoztatást
Méretek
Kompatibilitás rézcsövekkel
A Geberit kizárólag idomokat kínál rézből, amelyek az alábbi, kereskedelemben kapható rézcsövekkel használhatók. A Geberit a DIN EN 1057 szerinti rézcsövek használatát javasolja.
| Névleges átmérő (DN) | Méret d × s (mm) | Engedélyezett csőszilárdság az EN 1173 szerint | ||
|---|---|---|---|---|
| R220 (lágy) | R250 (félkemény) | R290 (kemény) | ||
| 10 | 12,0 x 0,8 | |||
| 12,0 x 1,0 | ||||
| 12 | 15,0 x 1,0 | |||
| 15 | 18,0 x 1,0 | |||
| 20 | 22,0 x 1,0 | |||
| 25 | 28,0 x 1,0 | |||
| 28,0 x 1,5 | ||||
| 32 | 35,0 x 1,2 | |||
| 35,0 x 1,5 | ||||
| 40 | 42,0 x 1,2 | |||
| 42,0 x 1,5 | ||||
| 50 | 54,0 x 1,5 | |||
| 54,0 x 2,0 | ||||
| 65 | 76,1 x 2,0 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,05 | |||
A Geberit nem forgalmaz rézcsöveket. A rézcsövek általában az alábbi kiszerelésekben kaphatók:
- R220: tekercs
- R250: szál
- R290: szál
Idomok
Elérhető idomok

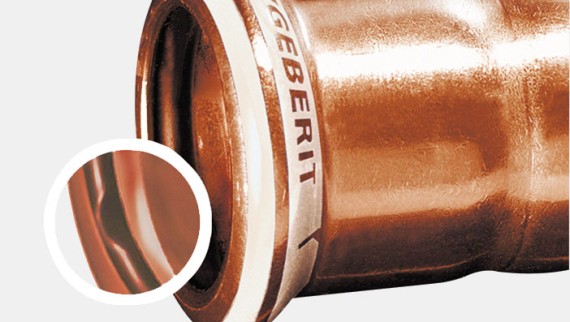

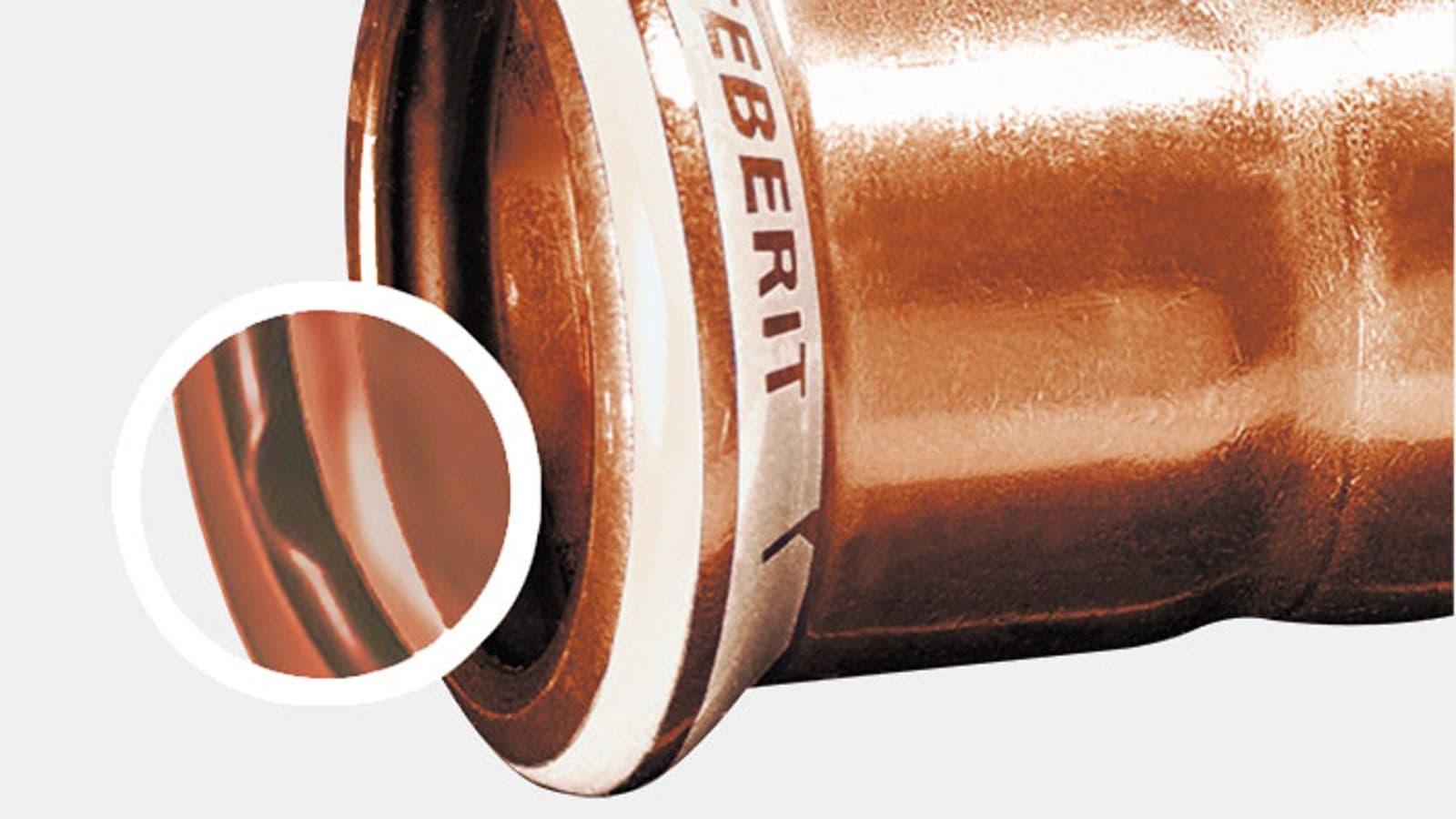

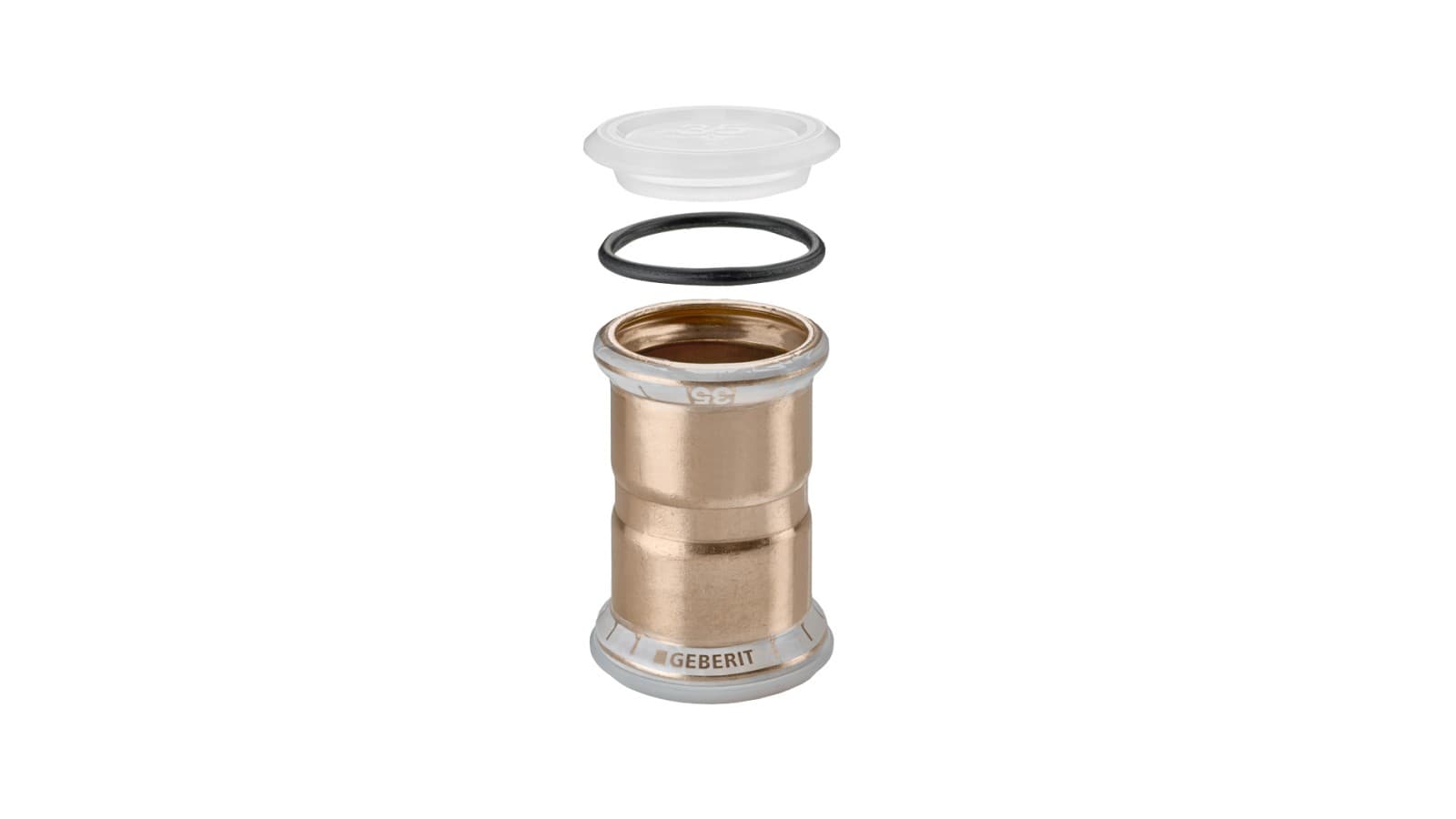

Geberit Mapress réz présidomok
- Cu-DHP ötvözet
- Fehér préselésjelző a megfelelő préselés ellenőrzéséhez
- A fehér préselésjelző a réz alapanyagot jelöli
- Méretjelölés a préselésjelzőn
- A védődugó megakadályozza az idomok szennyeződését
- Más Geberit nyomócsővezetéki rendszerekkel is kombinálható

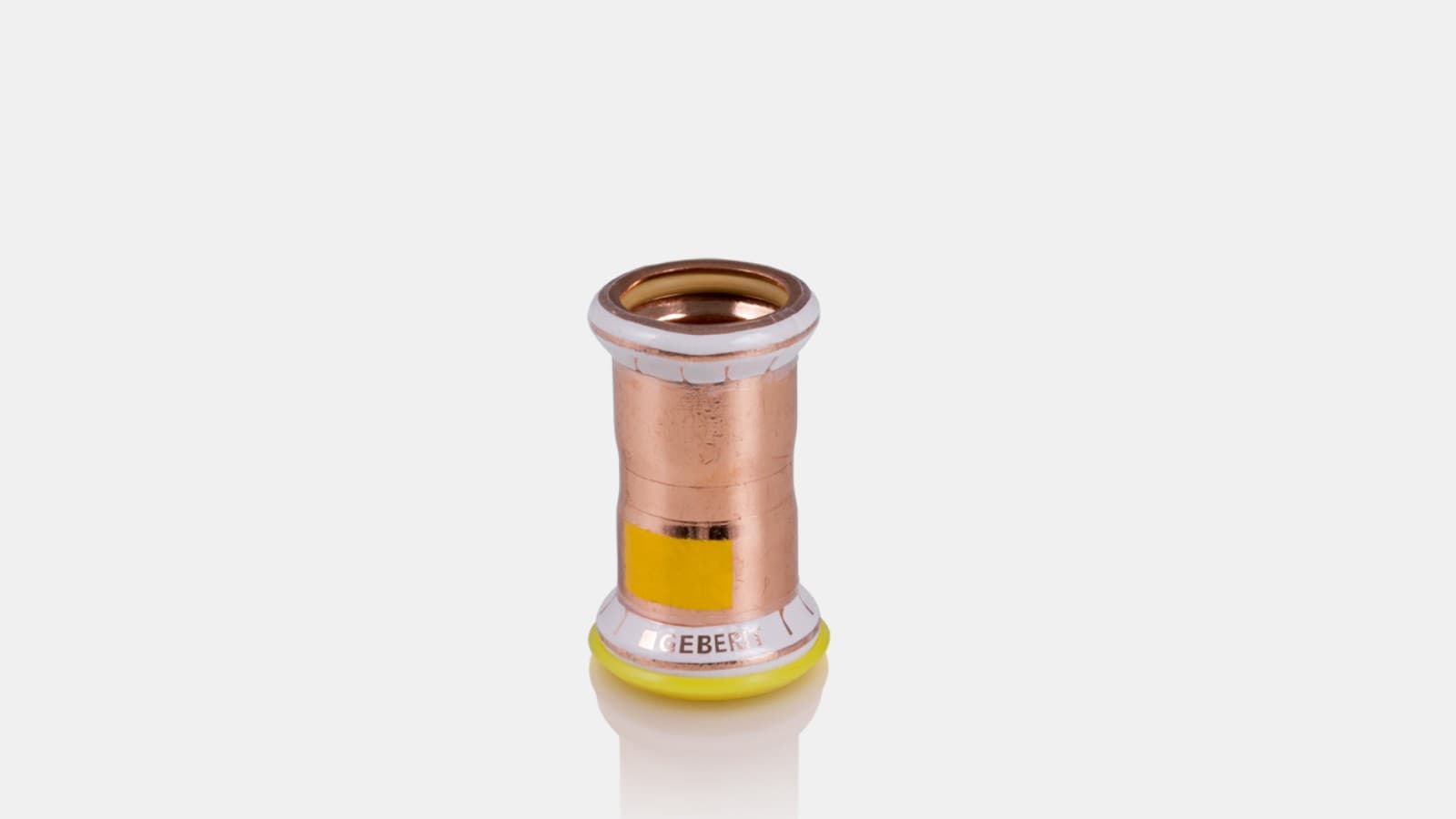

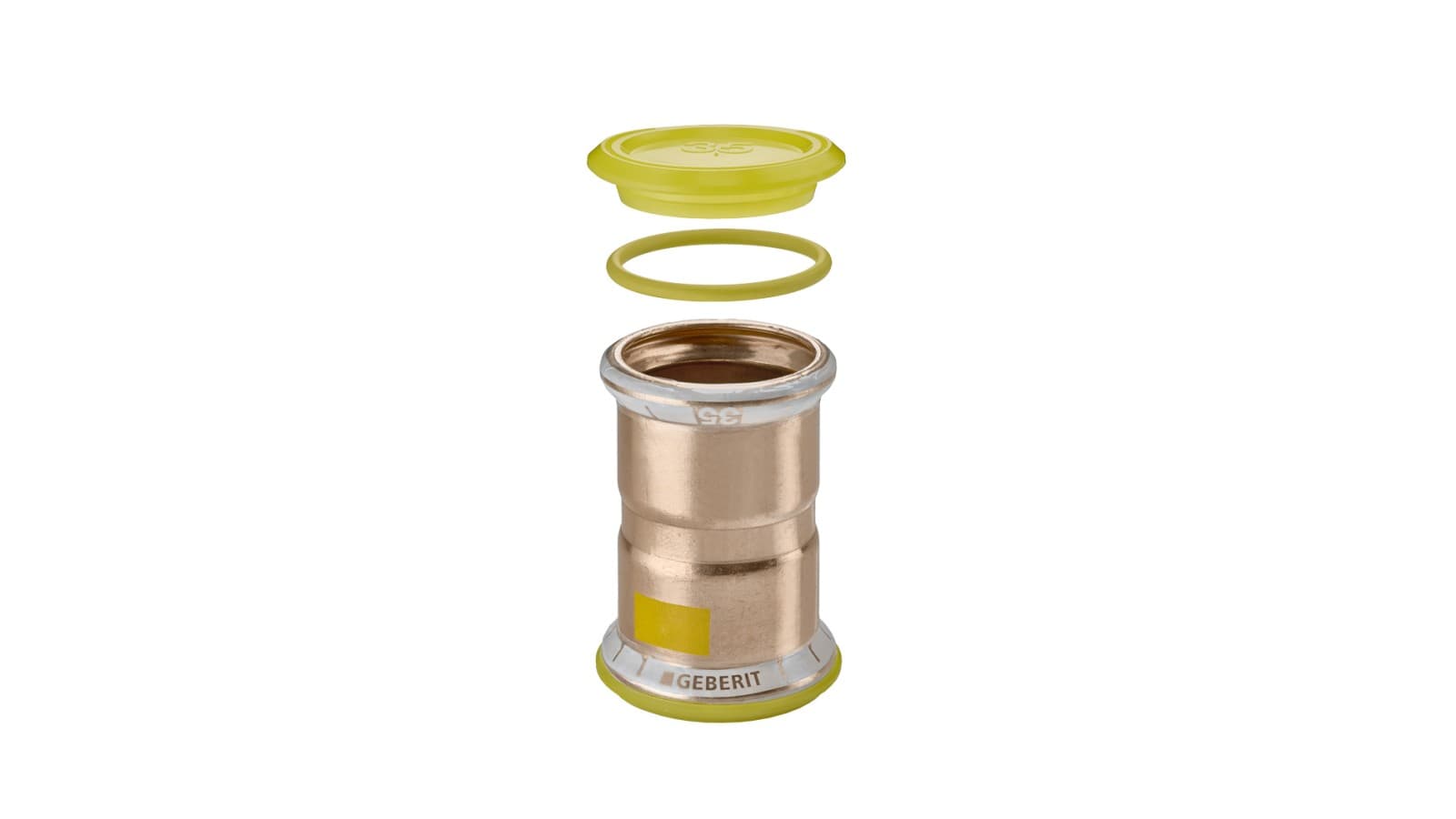

Geberit Mapress réz, gáz
- Cu-DHP ötvözet
- Éghető gázokkal való használatra
- Préselésjelző a megfelelő préselés ellenőrzéséhez
- A fehér préselésjelző a réz alapanyagot jelöli
- Sárga jelölés az idomon
- Sárga HNBR tömítőgyűrű és sárga védődugó éghető gázokkal történő használathoz
- d12 és d54 közötti méretekben kapható

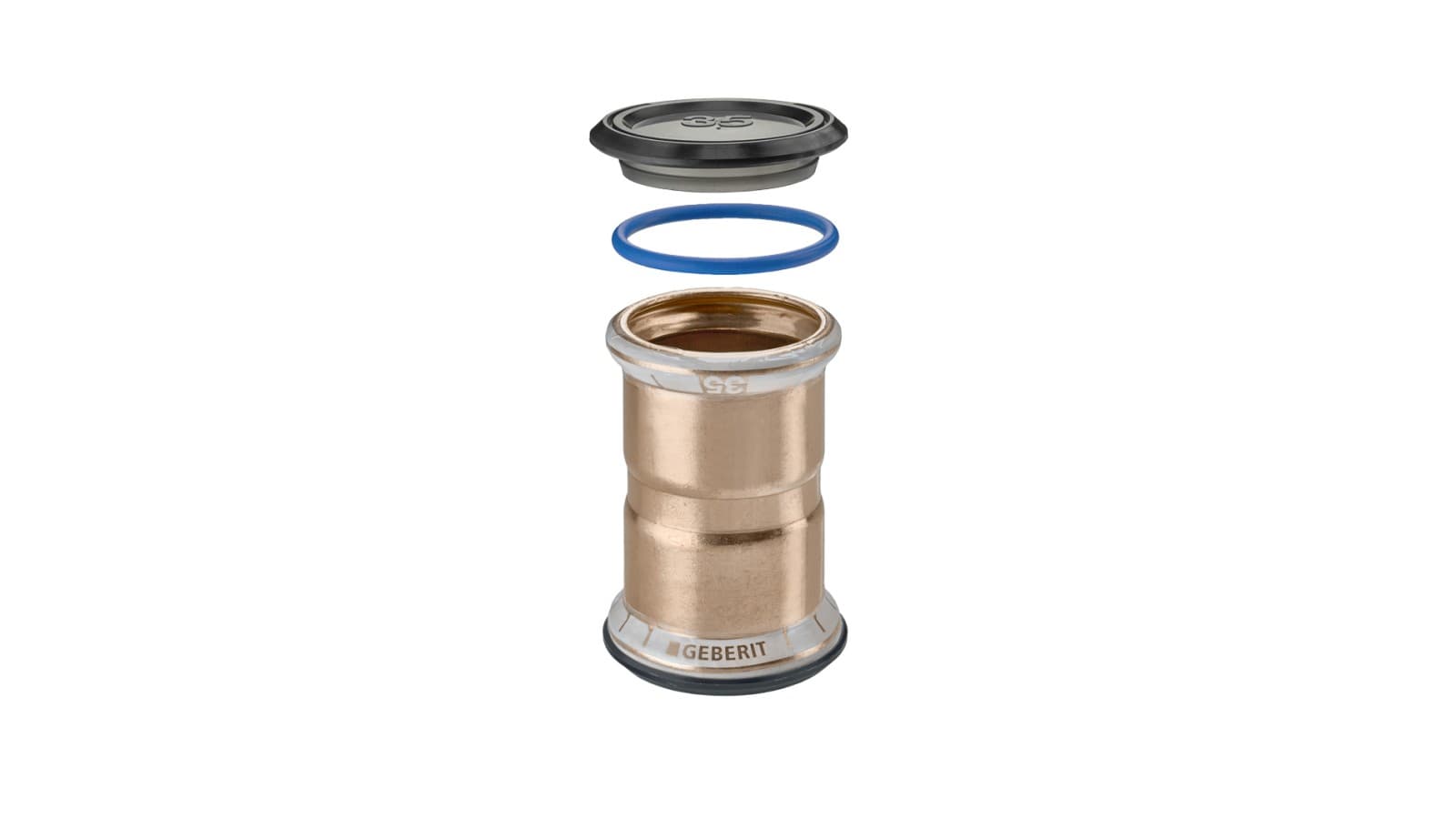

Geberit Mapress réz, kék FKM
- Cu-DHP ötvözet
- Olajtartalmú közegekhez és egyéb speciális alkalmazásokhoz
- Préselésjelző a megfelelő préselés ellenőrzéséhez
- A fehér préselésjelző a réz alapanyagot jelöli
- Sárga jelölés az idomon
- Kék FKM tömítőgyűrű és fekete védődugó olajtartalmú közegekhez és egyéb speciális alkalmazásokhoz.
- d15 és d54 közötti méretekben kapható
Tömítések
Elérhető tömítőgyűrűk
Speciális alkalmazási területeken további tömítőanyagok is használhatók. Ehhez a Geberit széles választékban kínál előszerelt tömítőgyűrűkkel ellátott idomokat. Ez egyszerűbbé és gyorsabbá teszi a szerelést.
Emellett a szabványos O-gyűrűk speciális tömítőgyűrűkre cserélhetők.

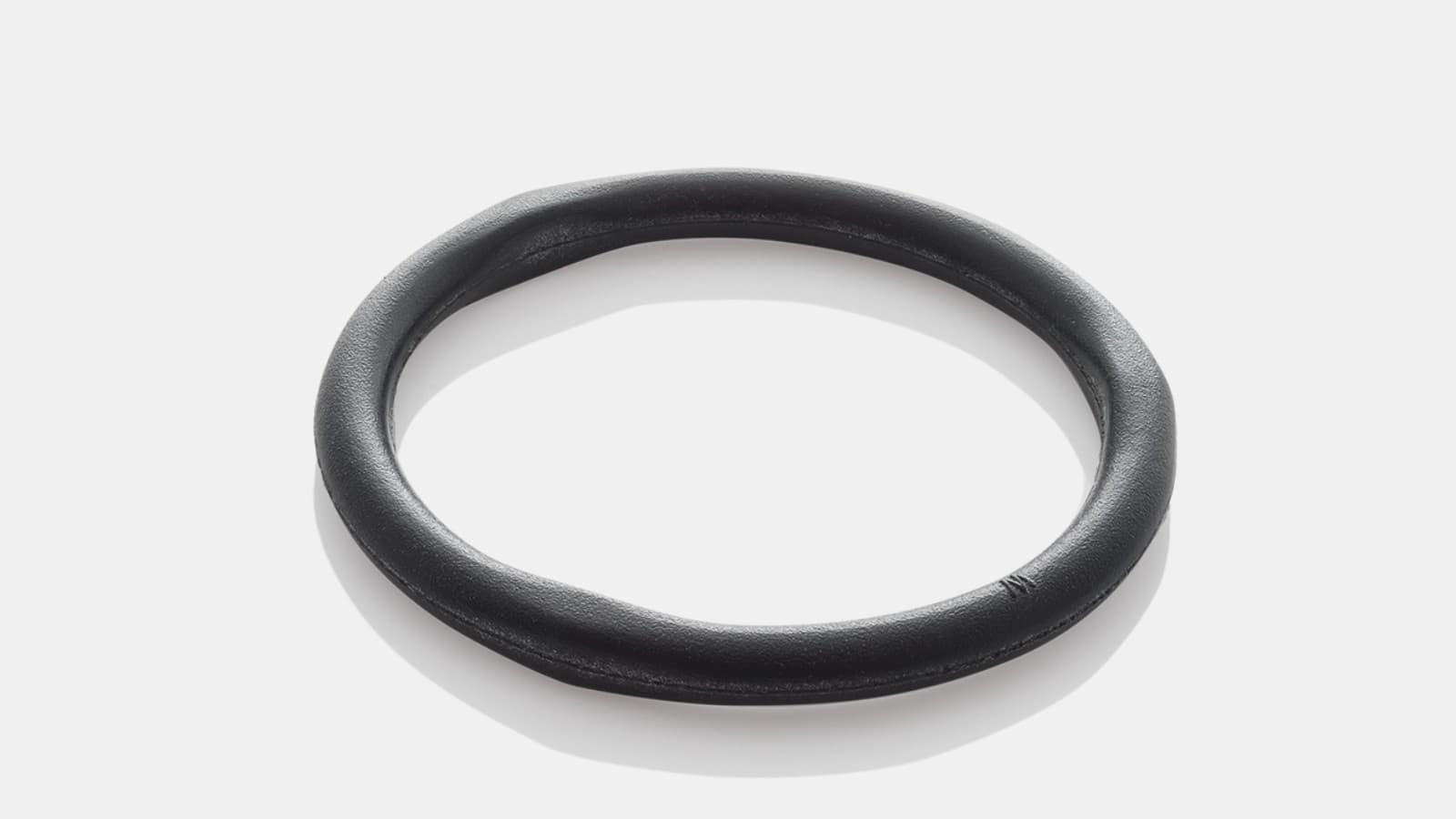

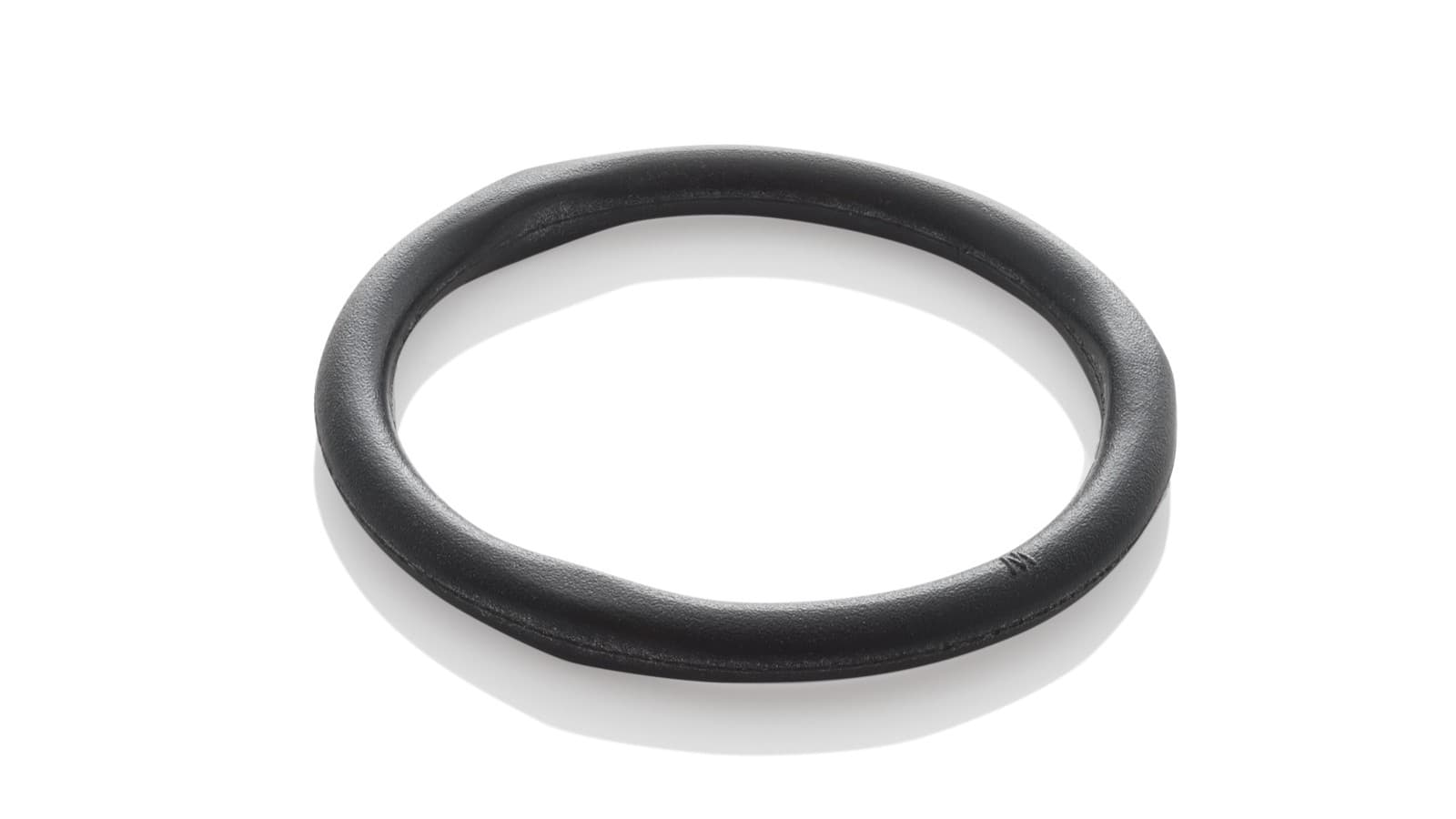

CIIR tömítőgyűrű, fekete
A Geberit Mapress réz és a fekete CIIR tömítőgyűrű kombinációja az alábbi folyékony közegekhez használható:
- Hideg és meleg ivóvíz
- Fagyálló nélküli hűtő- és fűtővíz
- Fagyállót tartalmazó hűtő- és fűtővíz
- Távhőrendszerben keringő víz ≤ 120 °C
Valamint az alábbi gáz halmazállapotú közegekhez:
- Sűrített levegő (2–3. olajtisztasági osztály)
- Vákuum
- Inert gázok (például nitrogén)

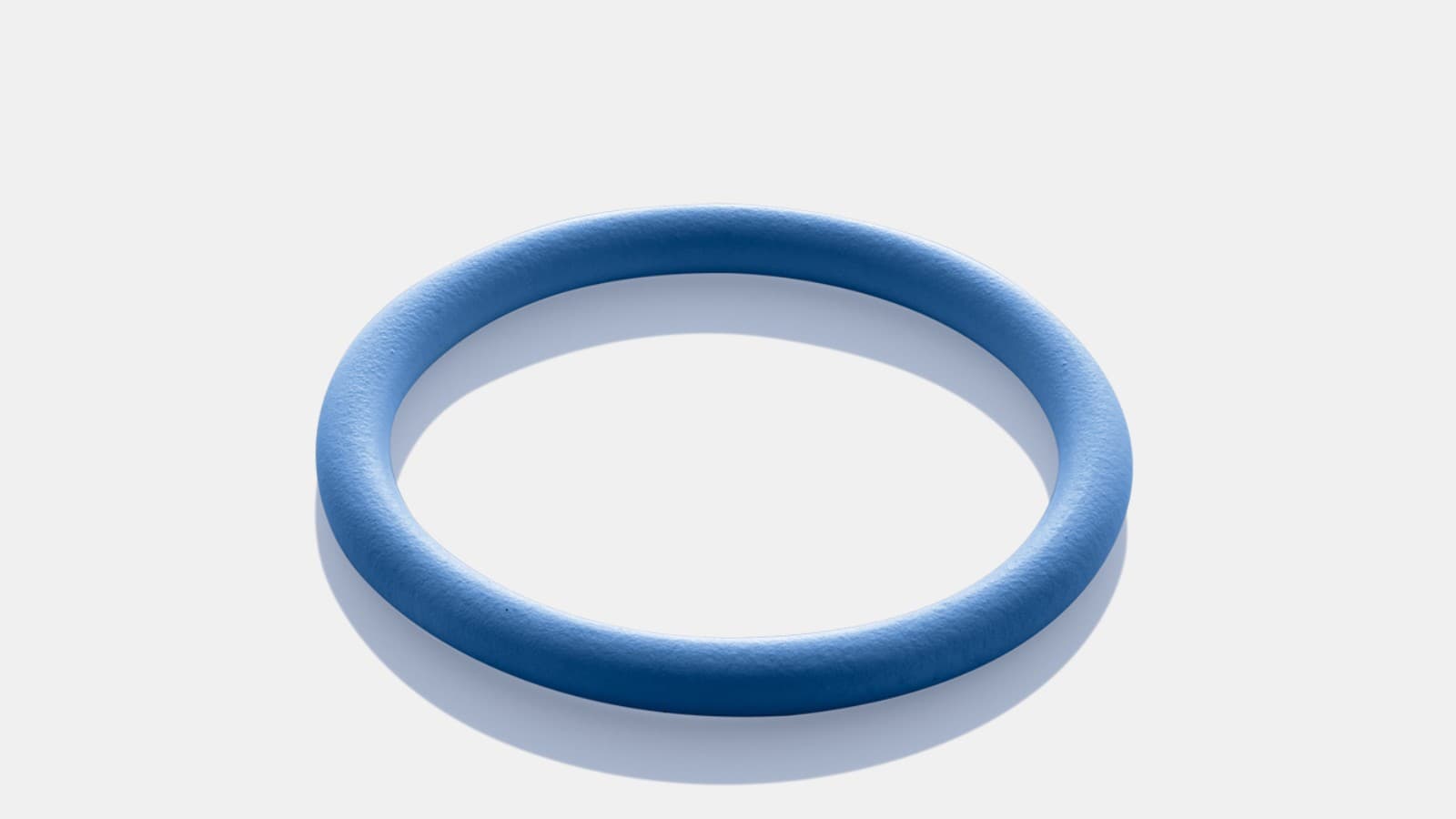

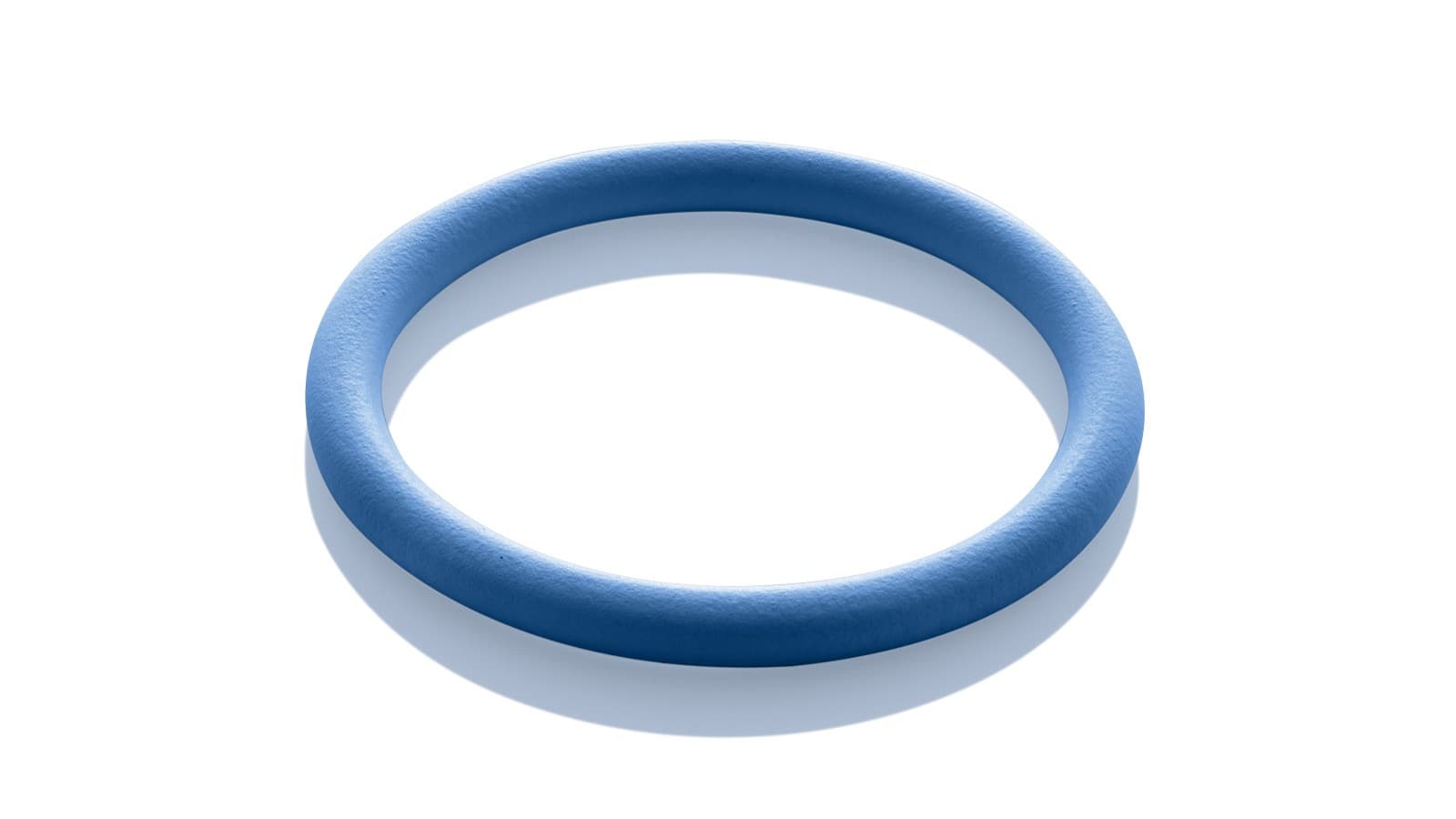

FKM tömítőgyűrű, kék
A Geberit Mapress réz és a kék FKM tömítőgyűrű kombinációja nagyfokú hő- és vegyszerállóságot biztosít, és az alábbi közegekhez használható:
- Hőhordozó folyadékok (szolárrendszerekhez)
- Sűrített levegő (0–X. olajtisztasági osztály)

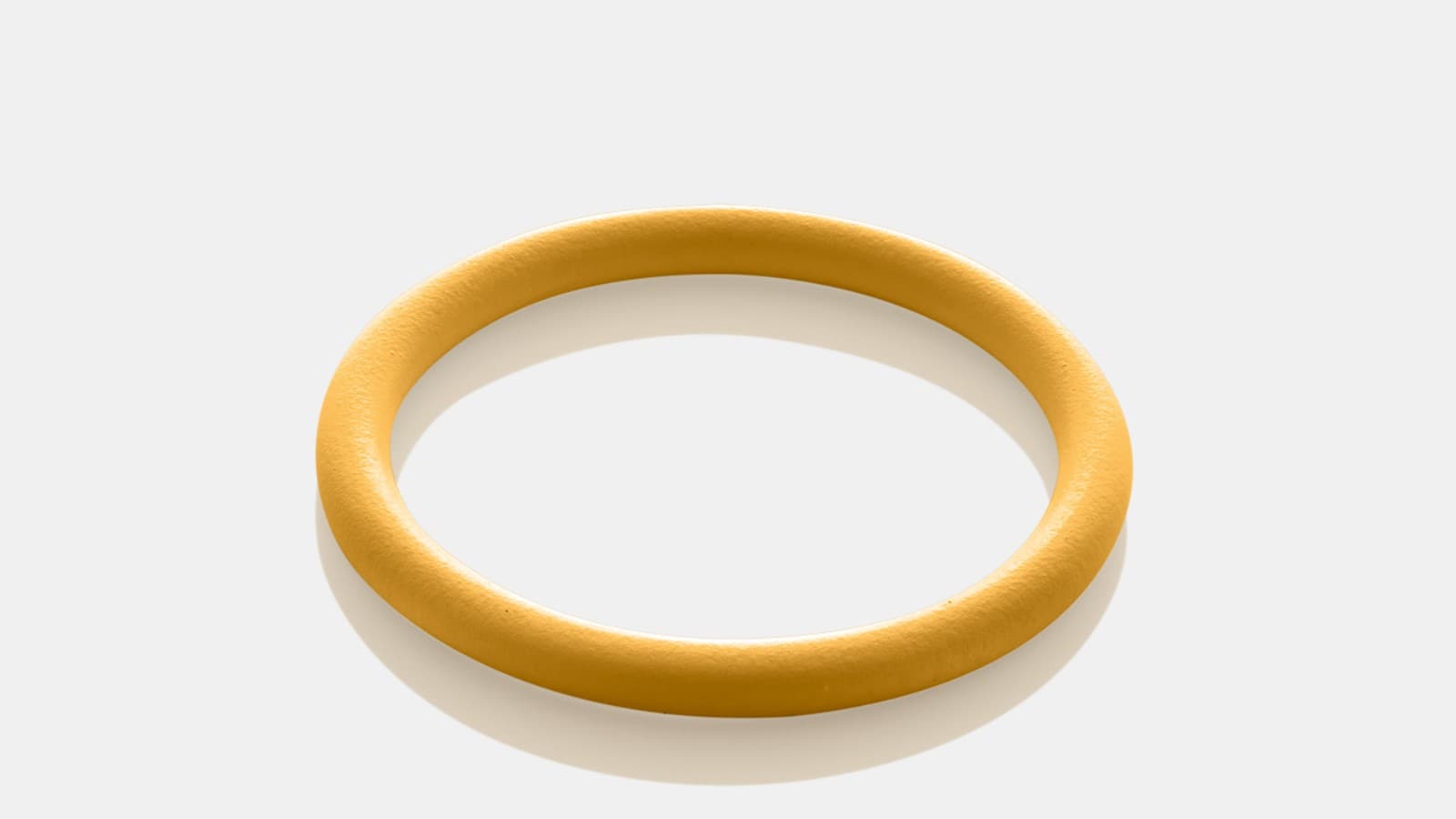

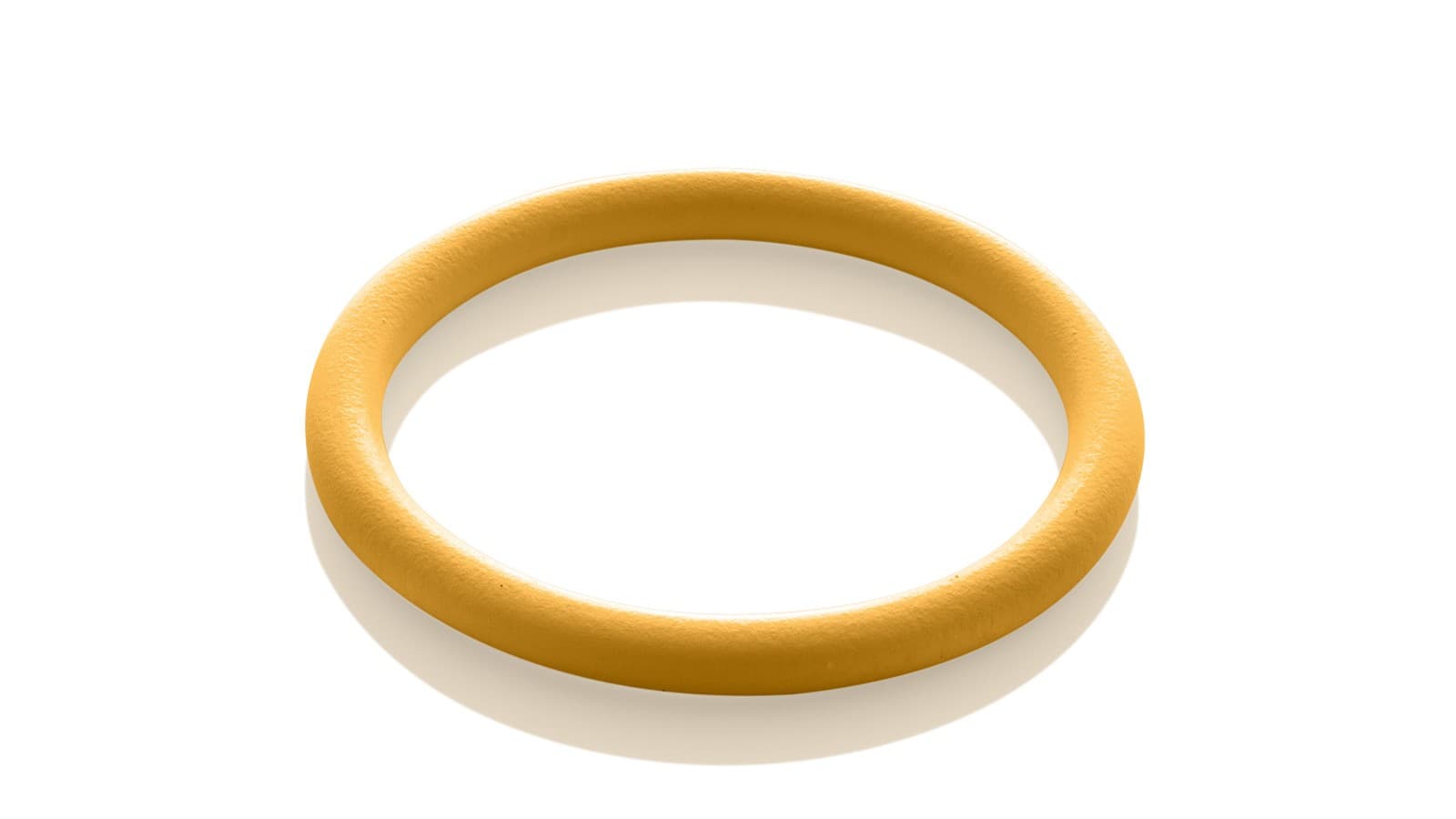

HNBR tömítőgyűrű, sárga
A Geberit Mapress réz és a sárga HNBR tömítőgyűrű kombinációja az alábbi éghető gázokhoz használható:
- Földgáz
- PB-gáz
A sárga jelölésnek és a sárga védődugónak köszönhetően a Geberit Mapress réz gáz idomok könnyen megkülönböztethetők a többi idomtól.
Környezetvédelmi terméknyilatkozat
EPD terméknyilatkozat
A környezetvédelmi terméknyilatkozatok (Environmental Product Declarations, EPD) átláthatóságot biztosítanak, és lehetővé teszik a termékek környezeti hatásainak összehasonlítását.
A Geberit Mapress réz rendszer leggyakrabban alkalmazott idomaihoz kapcsolódó környezetvédelmi terméknyilatkozatok:
Geberit Mapress réz idomok

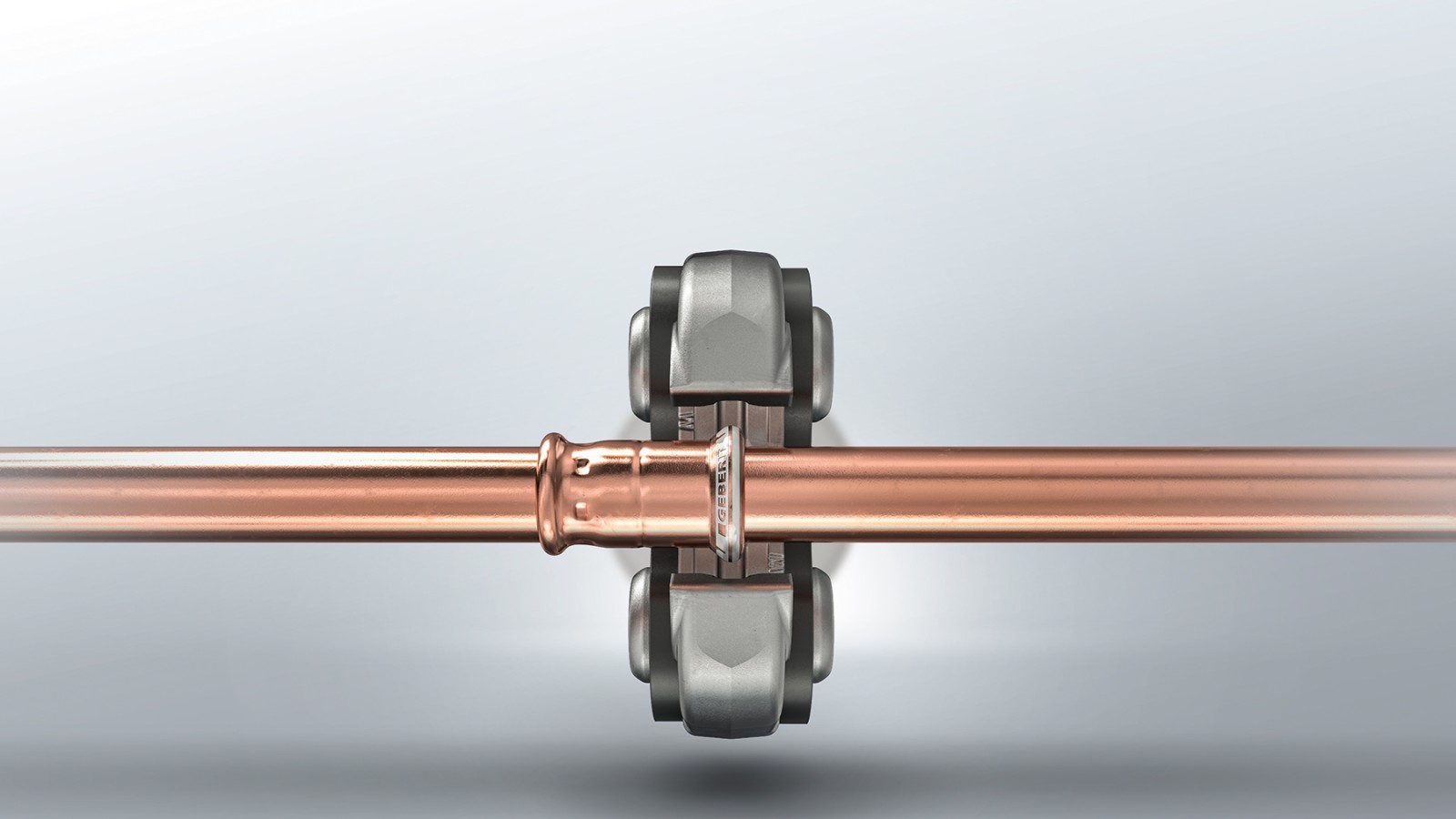

Szerelés
Így történik a szerelés

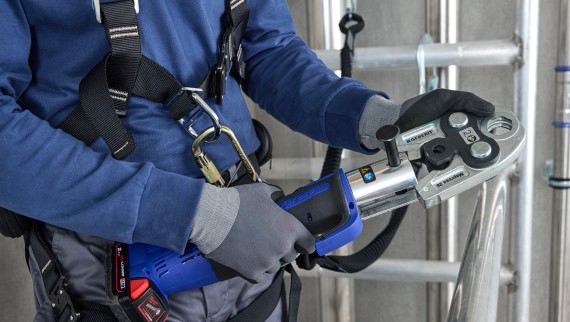

A Geberit széles választékban kínál présgépeket, préspofákat és présgyűrűket a Geberit Mapress rendszer szereléséhez.
Megjegyzés: A Geberit Mapress d12–d88,9 mérettartomány szerelése eltér a Geberit Mapress d108 szerelésétől.
Kérdése van? Örömmel segítünk!
Szakértőink egyaránt tanácsot adnak végfelhasználóknak, tervezőknek, vízvezeték-szerelőknek és más szakembereknek a projektjeik megvalósításában. Szívesen segítenek abban, hogyan oldhatják meg a felmerülő kihívásaikat termékeink segítségével.
Gyakori kérdések a Geberit Mapress réz rendszerrel kapcsolatban
A Geberit Mapress réz kombinálható más anyagokkal?
A Geberit különböző átmeneti idomokat kínál más csővezetékrendszerekhez, például a Geberit Mepla rendszerekhez. A Geberit Mapress réz más alapanyagokkal történő kombinálását nem javasoljuk.
A Geberit rézcsöveket is forgalmaz?
Nem. A Geberit kizárólag idomokat kínál a Mapress réz rendszerhez. Ezeket az idomokat DIN EN 1057 szerinti, R220, R250 vagy R290 szilárdsági osztályú csövekkel célszerű kombinálni.
Milyen területeken használható a Geberit Mapress réz?
A Geberit Mapress réz számos területen használható, például ivóvízrendszerekben, valamint olajok, üzemanyagok és különböző gázok továbbítására. Egy adott közeggel szembeni ellenállóság ellenőrzéséhez használja a Geberit csőrendszer kiválasztóalkalmazást.
Hasonló témák felfedezése
Geberit Mapress
A Geberit Mapress egy kipróbált és tesztelt tápellátó rendszer folyékony és gáznemű közegek számára. Használható hűtési rendszerekben, fűtési rendszerekben, sprinklerekben és iparban vagy hajóépítésben.

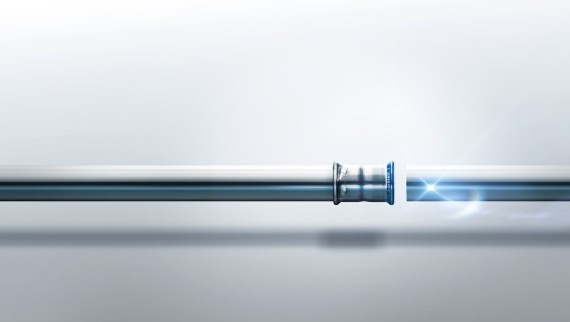

Geberit Mapress rozsdamentes acél
Ivóvízellátástól a komplex ipari berendezésekig – a présrendszer számos alkalmazási területen használható.

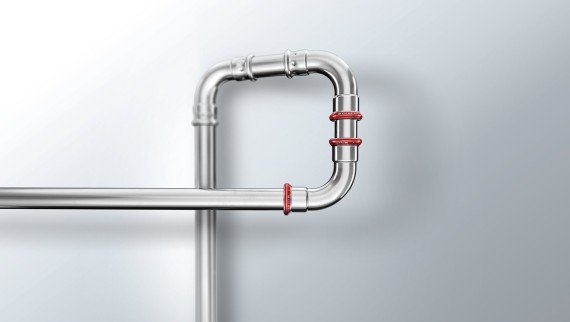

Geberit Mapress szénacél
