Geberit Mapress Therm fűtési és hűtési körökhöz
Gazdaságos és korrózióálló rozsdamentes acélrendszer

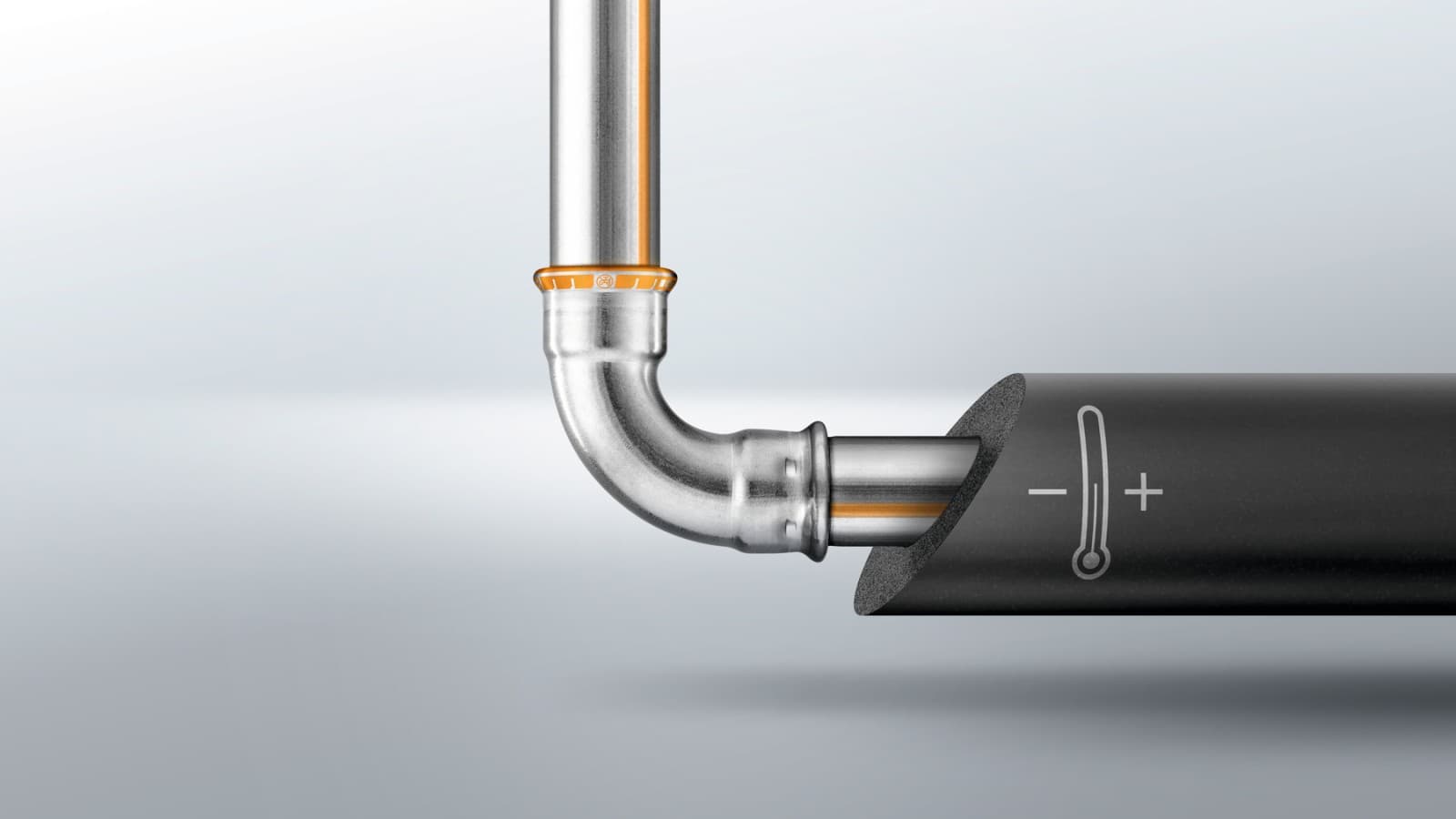

Az alacsony ötvözetű rozsdamentes acél csővezetékrendszer korrózióálló és egyben költséghatékony megoldást kínál zárt fűtési és hűtési körökhöz, vagyis olyan alkalmazásokhoz, ahol nem mindig kerülhető el a nedvesség jelenléte.

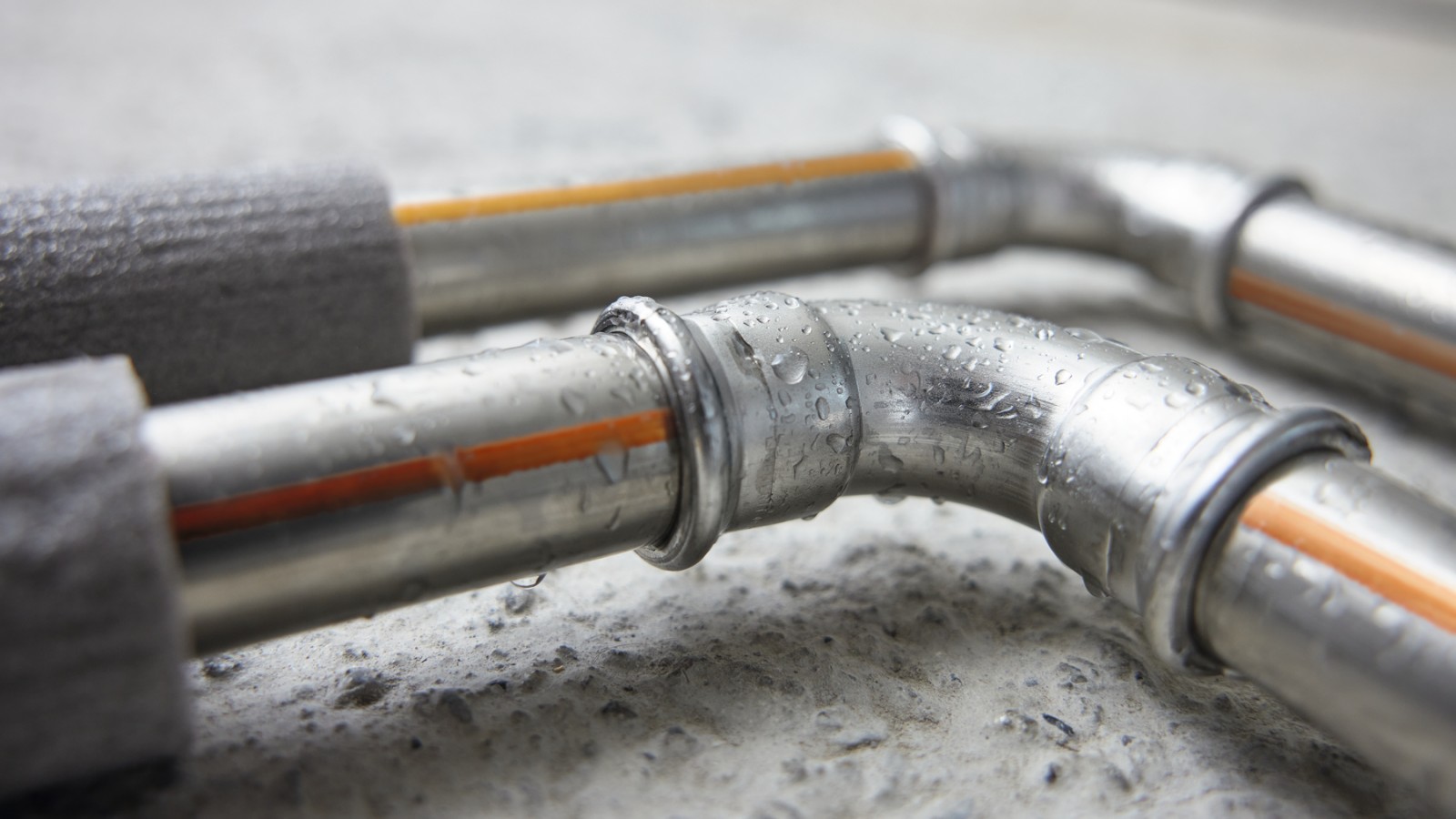

Hűtőrendszerek esetében a vezetékben áramló közeg és a környezet közötti hőmérséklet-különbség páralecsapódást okozhat. Padlóba történő fektetés esetén a nedvesen beépített, cementtartalmú építőanyagok, a túl rövid száradási idő vagy a vakolat- és teraszvíz beszivárgása jelenthet kockázatot.
A CrTi acélból készült Geberit Mapress Therm csővezetékrendszer mindkét felhasználási területhez megfelelő megoldást kínál bonyolult utómunkálatok és többletköltségek nélkül.
Fő alkalmazási területek és felhasználási lehetőségek
A Geberit Mapress Therm az alábbi területeken használható:

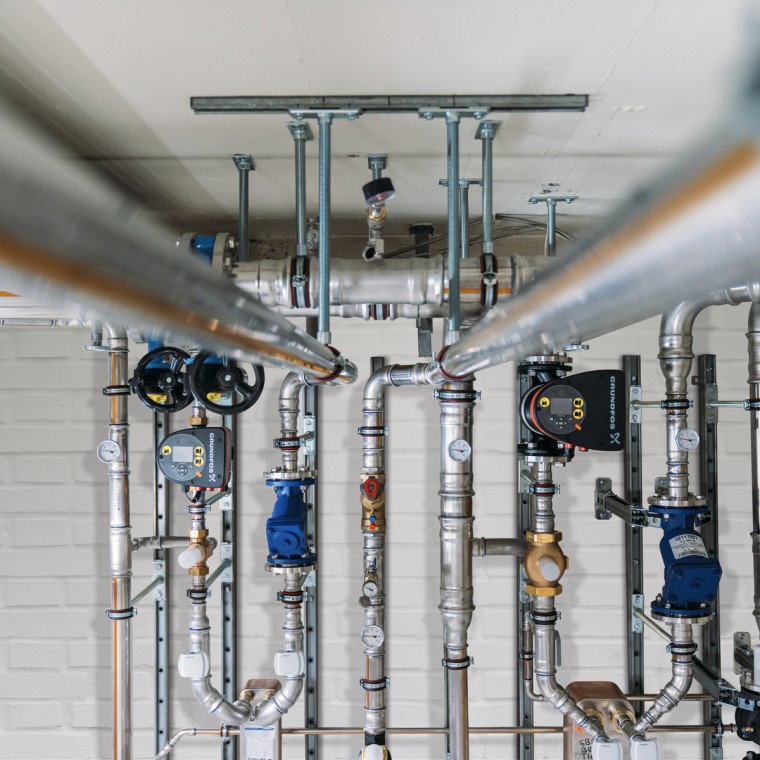

Zárt ipari hűtőkörök
A Geberit Mapress Therm megbízható védelmet nyújt a külső korrózió ellen a kondenzvízképződéssel járó zárt hűtőkörökben.

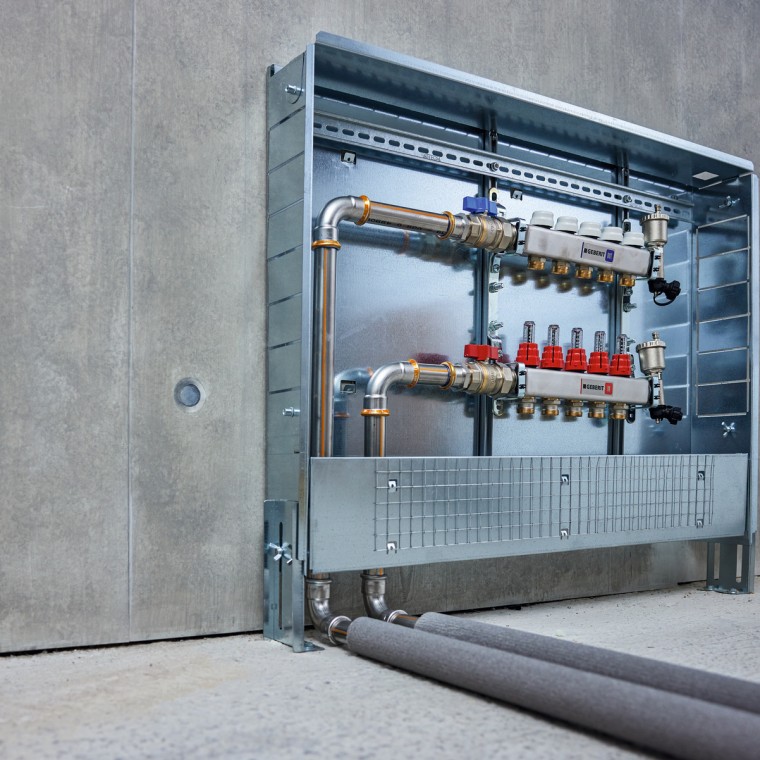

Épületgépészeti fűtési és hűtési rendszerek
A Geberit Mapress Therm nemcsak hűtővezetékekhez használható, hanem zárt fűtési rendszerekben is, például padlófűtéshez, fűtőtestekhez és radiátorokhoz.
Napenergia és távfűtés
A Geberit Mapress Therm szolárrendszerek és távfűtési rendszerek esetében is használható.
Sprinklerrendszerek és tűzivízvezetékek
A Geberit Mapress Therm rendelkezik a nedves sprinkler- és tűzivízvezeték-rendszerekhez szükséges engedélyekkel.
A Geberit Mapress Therm előnyei Sokféle alkalmazási lehetőség zárt rendszerekben
Felhasználás hűtési és fűtési rendszerekben

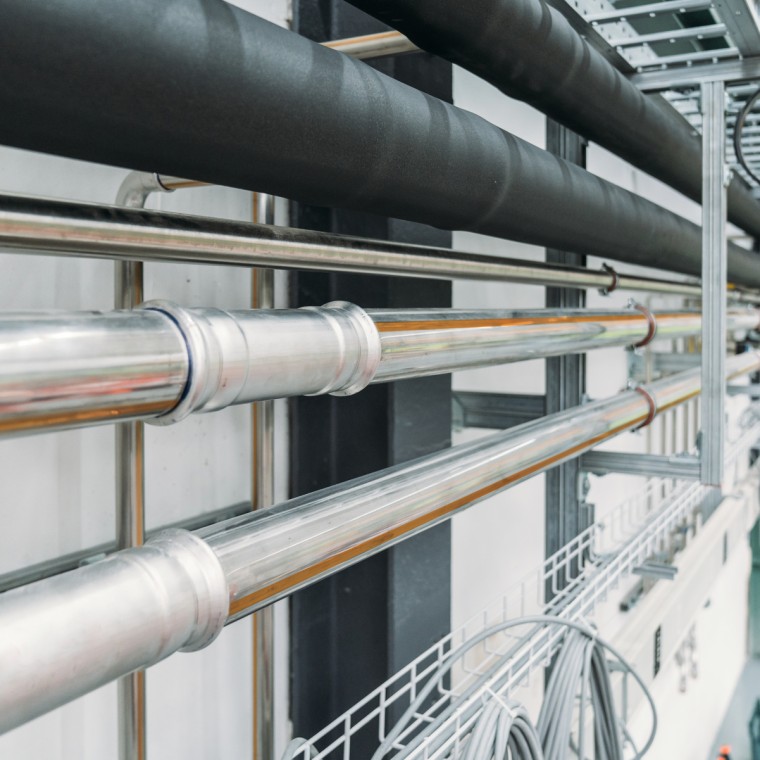

A Geberit Mapress Therm csővezetékrendszer számos ipari területen használható, például fűtési és hűtési körökben (fagyállóval vagy anélkül), valamint sűrítettlevegő-, inertgáz- és vákuumrendszerekben.
Egyértelmű rendszerazonosítás

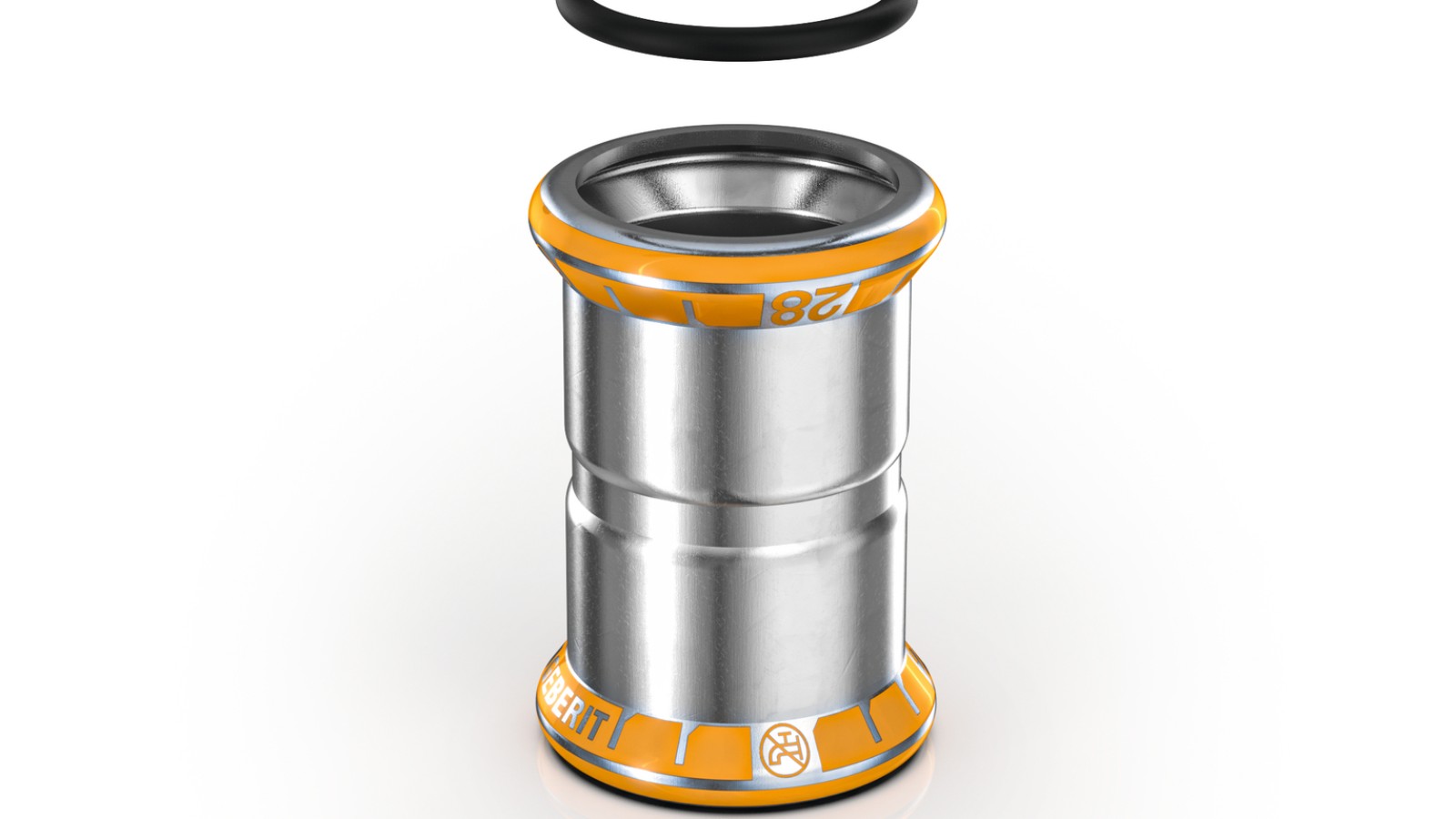

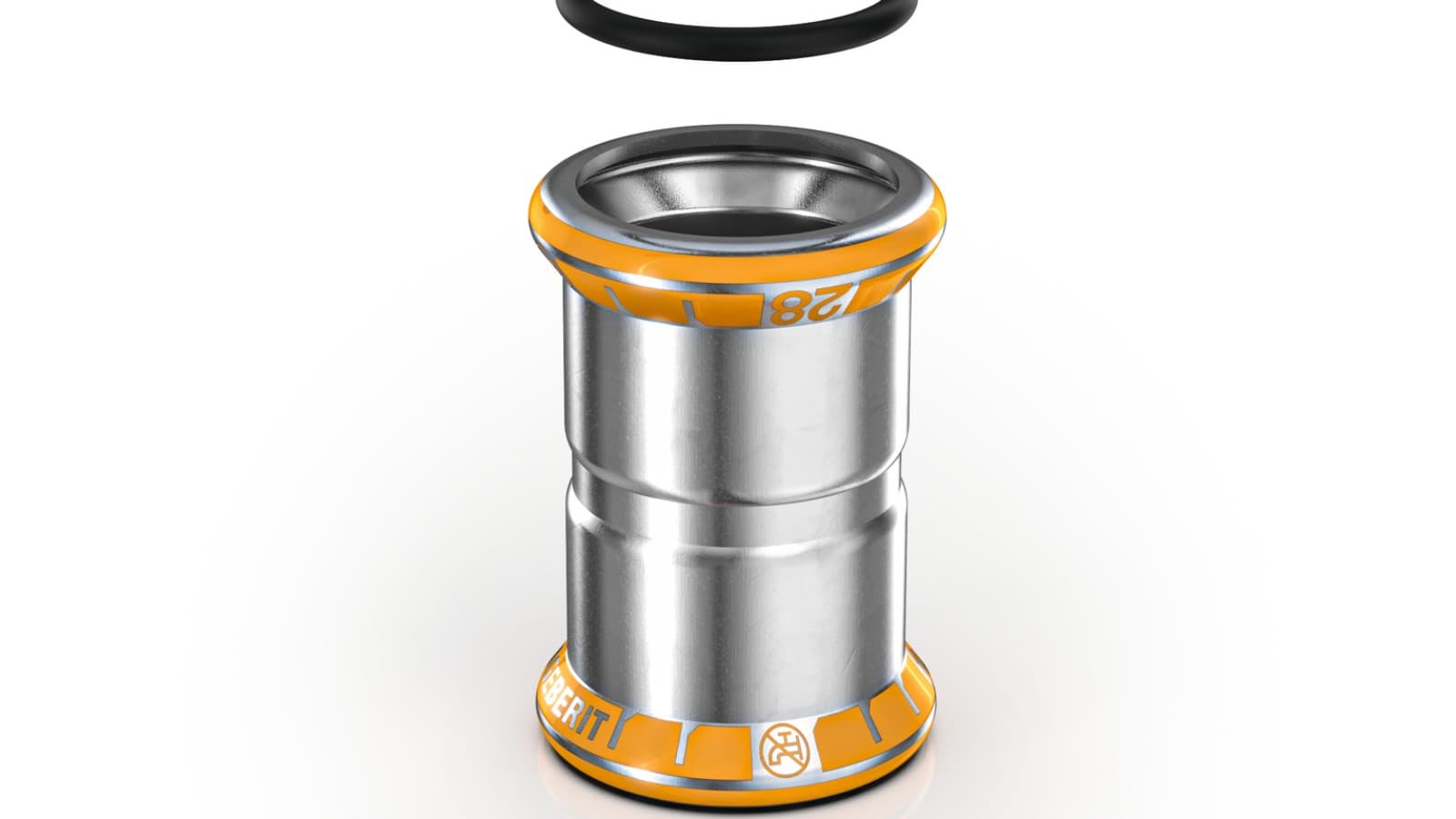

A Geberit Mapress Therm könnyen felismerhető a présidomokon található narancssárga préselésjelzőről, valamint a rendszercsöveken található vonalról. Emellett a „nem ivóvíz” szimbólum is szerepel rajta.
Mivel a szimbólum valamennyi Geberit Mapress Therm idomra rá van nyomtatva, a rendszer a préselést követően is egyértelműen azonosítható.
A Geberit Mapress Therm áttekintése
Adatok és tények
Termékválaszték áttekintése
- 11 névleges átmérő d12 és d108 között
- 200 különböző idom áll rendelkezésre
- CrTi rendszercsövek
Méretek
Elérhető csőméretek
| Névleges átmérő (DN) | Méret d × s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

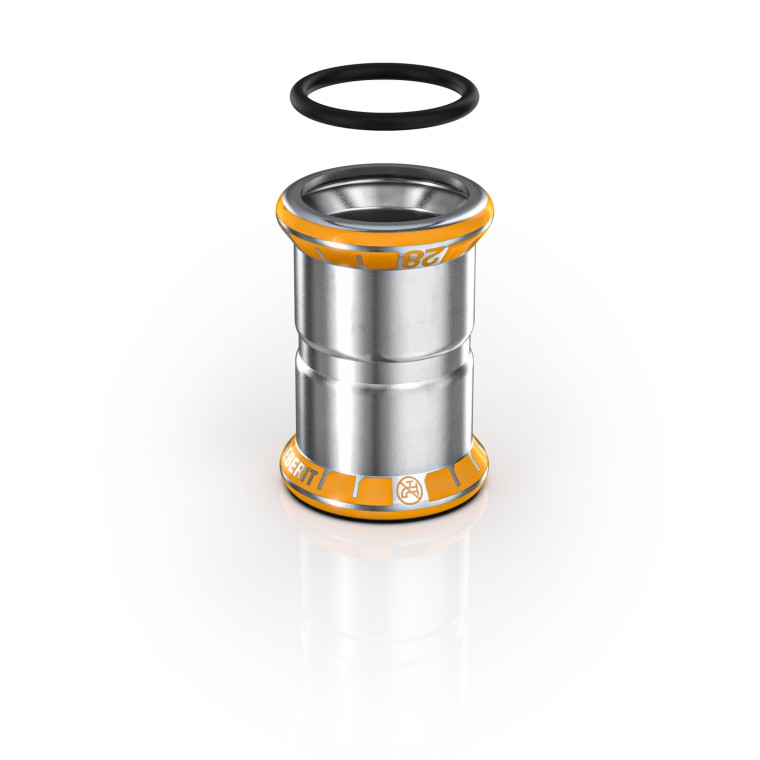

Idomok
Elérhető idomok
- Narancssárga préselésjelző a megfelelően préselt idomok ellenőrzéséhez
- A narancssárga préselésjelző a rozsdamentes acél alapanyagot jelöli
- „Nem ivóvíz” szimbólum a préselésjelzőn, valamint az idomon a tartós azonosíthatóság érdekében
- Méretjelölés a préselésjelzőn
- A nem préselt kötések szivárognak, ezért nyomáspróba során azonnal felismerhetők
- 200 különböző idom áll rendelkezésre
Tömítések
Elérhető tömítőgyűrűk
A Geberit Mapress Therm és a fekete CIIR tömítőgyűrű vagy a kék FKM tömítőgyűrű kombinációja számos különböző területen használható. A Geberit Mapress Therm alkalmazási területei és az elérhető tömítőgyűrűk megtalálhatók a felhasználási áttekintőben. Kérjük, vegye figyelembe a vonatkozó információkat.
CIIR tömítőgyűrű, fekete
A Geberit Mapress Therm és a fekete CIIR tömítőgyűrű kombinációja az alábbi folyékony közegekhez használható zárt rendszerekben:
- Fagyálló nélküli hűtő- és fűtővíz
- Fagyállót tartalmazó hűtő- és fűtővíz
- Távhőrendszerben keringő víz ≤ 120 °C
- Sprinklerrendszerek (nedves)
- Tűzivíz (nedves)
Valamint az alábbi gáz halmazállapotú közegekhez:
- Sűrített levegő (1–3. olajtisztasági osztály)
- Vákuum
- Inert gázok (például nitrogén)
FKM tömítőgyűrű, kék
A Geberit Mapress Therm és a kék FKM tömítőgyűrű kombinációja kiemelkedő hő- és vegyszerállóságot biztosít.
Az alábbi folyékony közegekhez használható zárt rendszerekben:
- Távhőrendszerben keringő víz ≤ 140 °C
- Hőhordozó folyadékok (szolárrendszerekhez)
Az alábbi gáz halmazállapotú közegekhez használható:
- Sűrített levegő (1–X. olajtisztasági osztály)

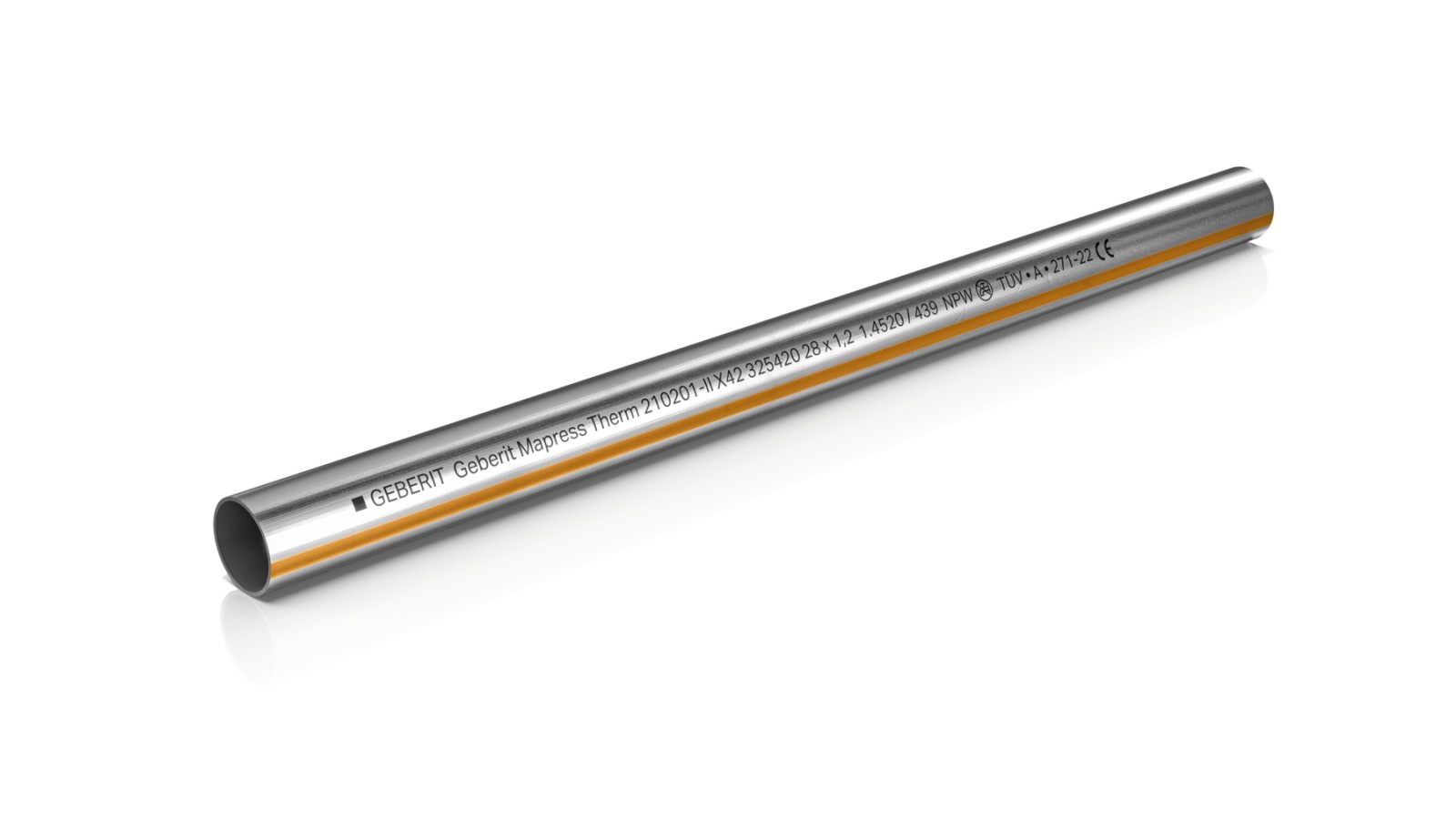

Rendszercsövek
Elérhető rendszercsövek
Geberit Mapress Therm CrTi rendszercső (1.4520)
- Az alkalmazott alacsony ötvözetű rozsdamentes acél korrózióálló
- Jelölés folyamatos narancssárga vonallal
- Narancssárga védőkupakokkal
- „Nem ivóvíz” szimbólummal ellátott jelölés
Környezetvédelmi terméknyilatkozat
EPD terméknyilatkozat
A környezetvédelmi terméknyilatkozatok (Environmental Product Declarations, EPD) átláthatóságot biztosítanak, és lehetővé teszik a termékek környezeti hatásainak összehasonlítását.
- •Geberit Mapress Therm rendszercső
- Geberit Mapress Therm idomok
Szerelés
Így történik a szerelés
A Geberit széles választékban kínál présgépeket, préspofákat és présgyűrűket a Geberit Mapress szereléséhez.
Megjegyzés: A Geberit Mapress d12–d88,9 mérettartomány szerelése eltér a Geberit Mapress d108 szerelésétől.
Geberit Mapress Therm termékkínálat Termékek, műszaki információk és egyéb tudnivalók
Kérdése van? Örömmel segítünk!
Szakértőink egyaránt tanácsot adnak végfelhasználóknak, tervezőknek, vízvezeték-szerelőknek és más szakembereknek a projektjeik megvalósításában. Szívesen segítenek abban, hogyan oldhatják meg a felmerülő kihívásaikat termékeink segítségével.
Gyakori kérdések a Geberit Mapress Therm rendszerrel kapcsolatban
Mennyire korrózióálló a Geberit Mapress Therm?
A Geberit Mapress Therm zárt, alacsony oxigéntartalmú fűtési és hűtési rendszerekben tartós védelmet nyújt a korrózióval szemben. Az 1.4521 anyagminőségű rozsdamentes acélnak köszönhetően a rendszer az előírt üzemi körülmények között megbízható korrózióállóságot biztosít.
Miben különbözik a Geberit Mapress Therm és a Geberit Mapress rozsdamentes acél rendszer?
A Geberit Mapress Therm 1.4521 anyagminőségű rozsdamentes acélból készül zárt rendszerekhez, míg a Geberit Mapress rozsdamentes acél 1.4401 anyagminőségből univerzális alkalmazásokhoz.
Mikor használható a Geberit Mapress Therm, illetve a Geberit Mapress szénacél?
A Geberit Mapress Therm zárt fűtési és hűtési rendszerekben használható.
A Geberit Mapress szénacél olyan zárt fűtési és ipari rendszerek esetében használható, ahol alacsonyabbak a korrózióállósággal szembeni követelmények.
Fedezzen fel hasonló tartalmakat!
Geberit Mapress
A Geberit Mapress egy kipróbált és tesztelt tápellátó rendszer folyékony és gáznemű közegek számára. Használható hűtési rendszerekben, fűtési rendszerekben, sprinklerekben és iparban vagy hajóépítésben.

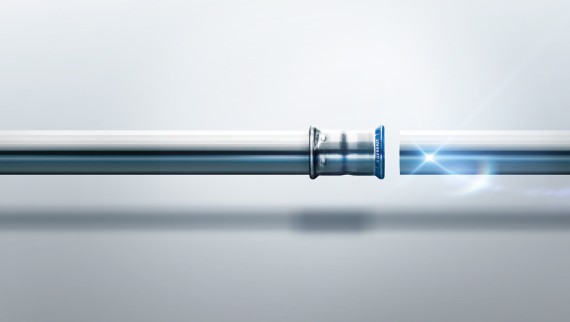

Geberit Mapress rozsdamentes acél
Ivóvízellátástól a komplex ipari berendezésekig – a présrendszer számos alkalmazási területen használható.
Geberit Mapress réz
A bevált rézidomok kiváló nyomás-, hőmérséklet- és korrózióállóságot biztosítanak. A rendelkezésre álló tömítőgyűrűknek köszönhetően sokoldalúan alkalmazhatók.

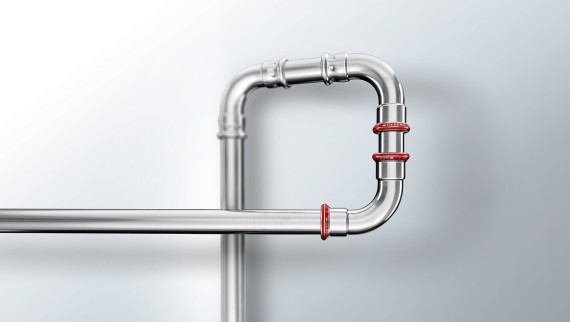

Geberit Mapress szénacél
