Geberit Mapress réz Bevált alapanyag préseléshez
A klasszikus
Biztos kidolgozás nyílt láng nélkül
Sok szerelő továbbra is a rezet részesíti előnyben az alapanyag megválasztásakor. A Geberit Mapress réz igen egyszerűen préselhető. A csővezetéki rendszer forrasztás nélkül gyorsan és biztonságosan kialakítható.
A Geberit Mapress réz felhasználási módjai
- Ivóvíz
- Fűtés
- Ipar
Nyomós okok a Geberit Mapress réz mellett
Választék
Méretek
A Geberit rézből kizárólag idomokat kínál. Ezek a következő, kereskedelmi forgalomban kapható rézcsövekhez illeszkednek. A Geberit a DIN EN 1057 szerinti rézcsövek alkalmazását javasolja.
| Névleges átmérő (DN) | Méret d x s (mm) | Megengedett csőszilárdság az EN 1173 szerint | ||
|---|---|---|---|---|
| R220 (puha) | R250 (félkemény) | R290 (kemény) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Az engedélyezési vizsgálatok a kivitelezés részét képezik
A Geberit nem szállít rézcsöveket. A piacon a következő szokásos szállítási formák érhetők el:
- R220: Tekercs
- R250: Rúd
- R290: Rúd

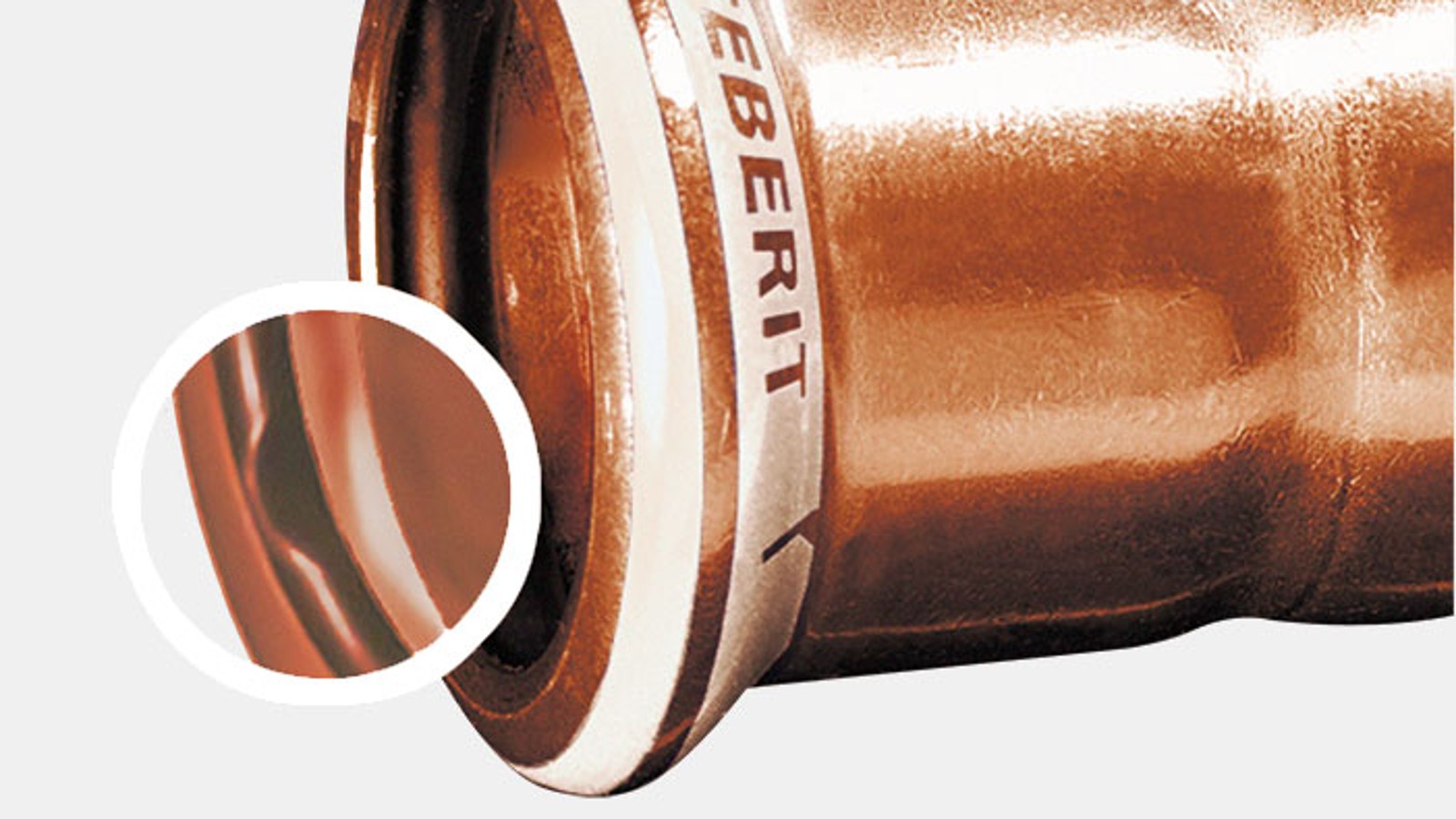

Idomok

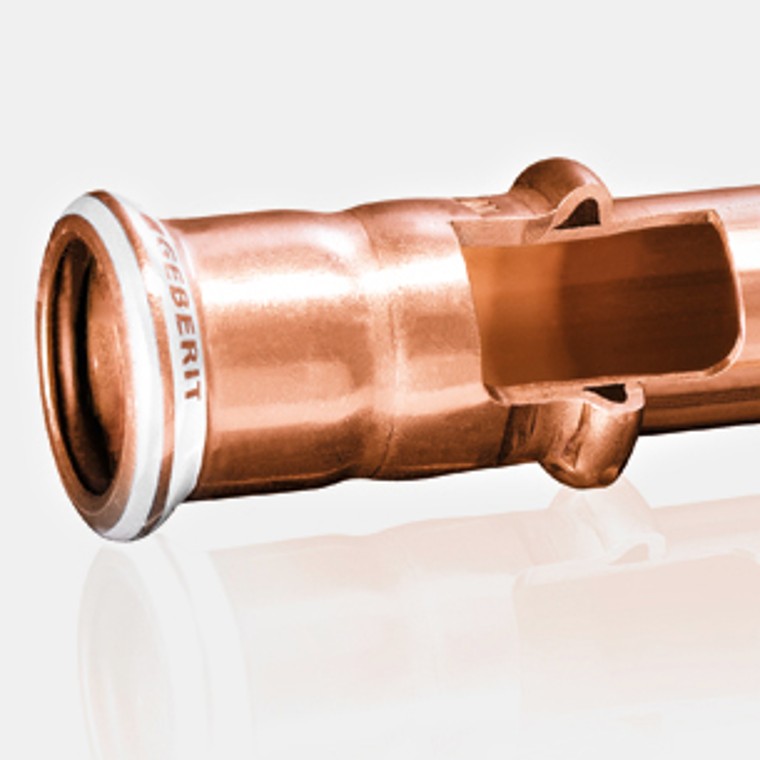

Geberit réz idomok
- Cu-DHP ötvözet
- Fehér présindikátor annak ellenőrzésére, hogy az idom helyesen van-e összepréselve
- A réz alapanyagot fehér présindikátor jelöli
- Méret a présindikátorra nyomva
- A törmelék elleni védődugó megakadályozza az idom elszennyeződését
- A Geberit más ellátó rendszereivel kombinálható
Tömítések

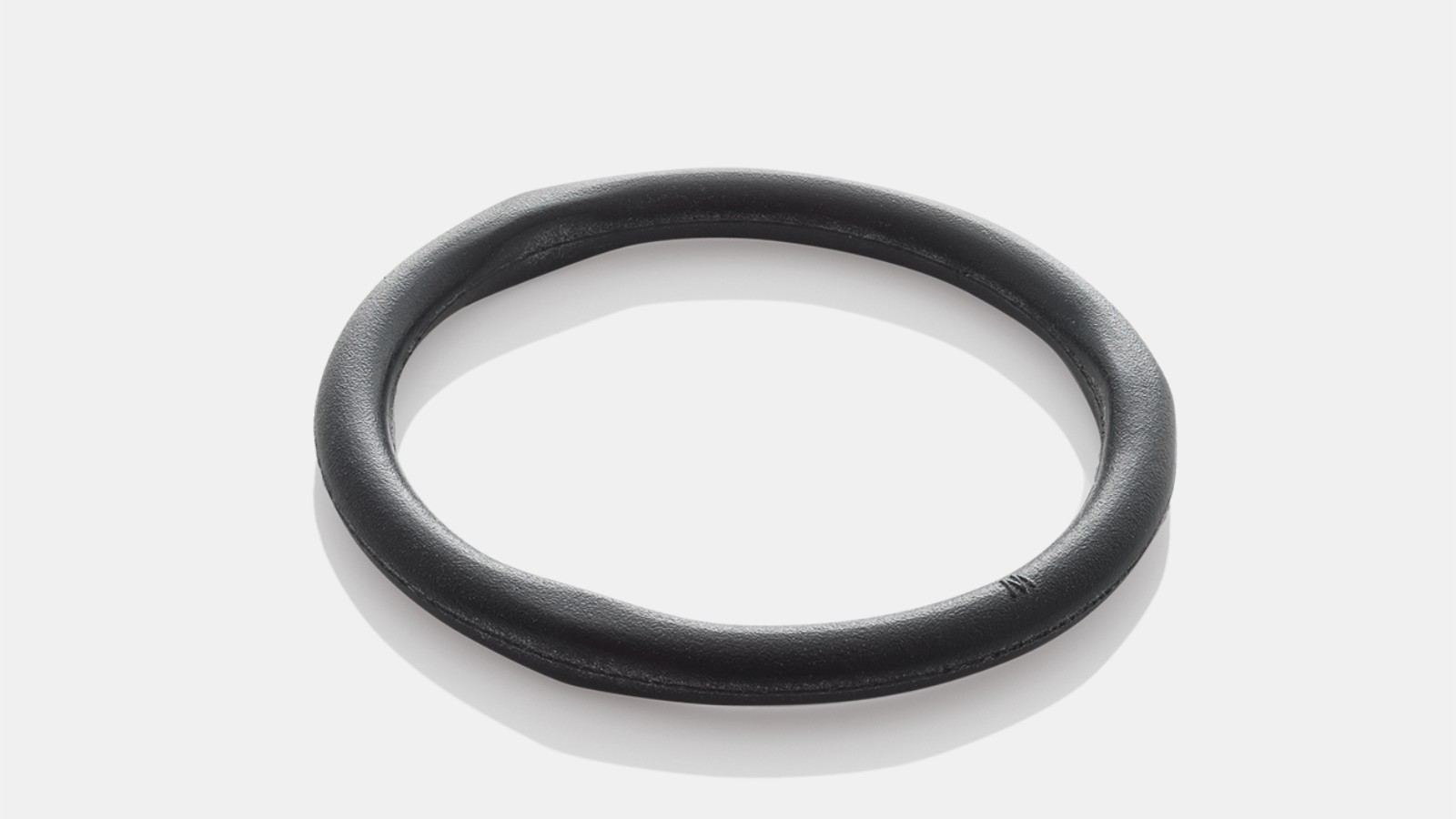

Fekete tömítőgyűrű CIIR
- Ivóvíz, hideg és meleg
- Fűtővíz
- Hűtővíz fagyálló nélkül
- Hűtővíz fagyállóval
- Távhővel melegített fűtővíz ≤ 120 °C
- Vízellátás
- Sűrített levegő (olaj tisztasági osztálya 0–3)
- Vákuum
- Inertgázok
A Geberit Mapress réz idomokhoz alapesetben fekete Geberit Mapress CIIR tömítőgyűrűk tartoznak.
Fekete tömítőgyűrű EPDM
- Ivóvíz, hideg és meleg
- Fűtővíz
- Hűtővíz fagyálló nélkül
- Távhővel melegített fűtővíz ≤ 120 °C
- Vízellátás
- Sűrített levegő (olaj tisztasági osztálya 0–3)
- Vákuum
- Inertgázok

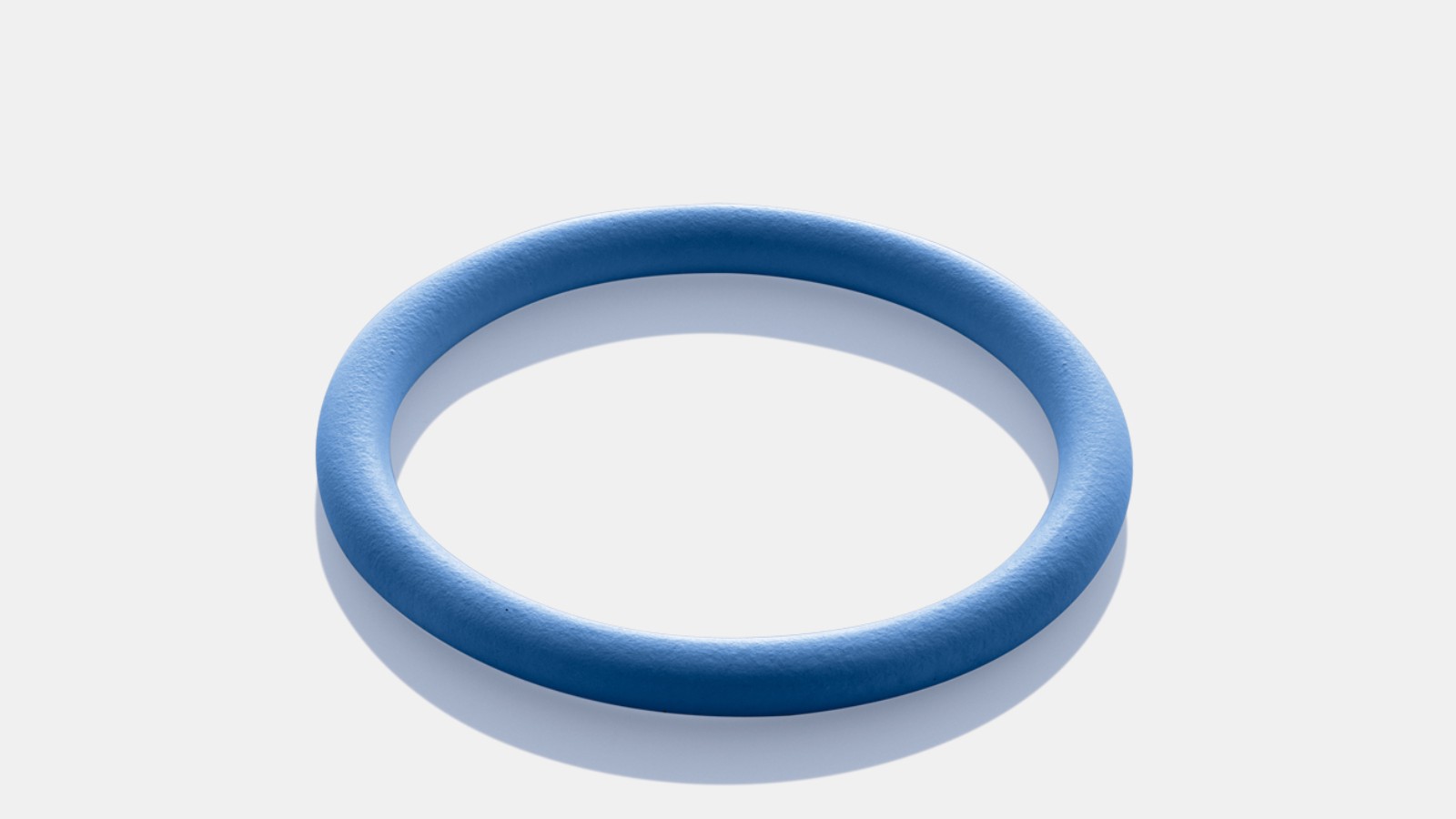

Geberit Mapress tömítőgyűrű FKM, kék
- Hőhordozó (szolár)
- Ásványolajak
- Üzemanyagok
- Sűrített levegő (olaj tisztasági osztálya 0–X)
Vákuum
Üzemi hőmérsékletek:
-30 °C – +120 °C
-25 °C – +220 °C (rövid ideig)

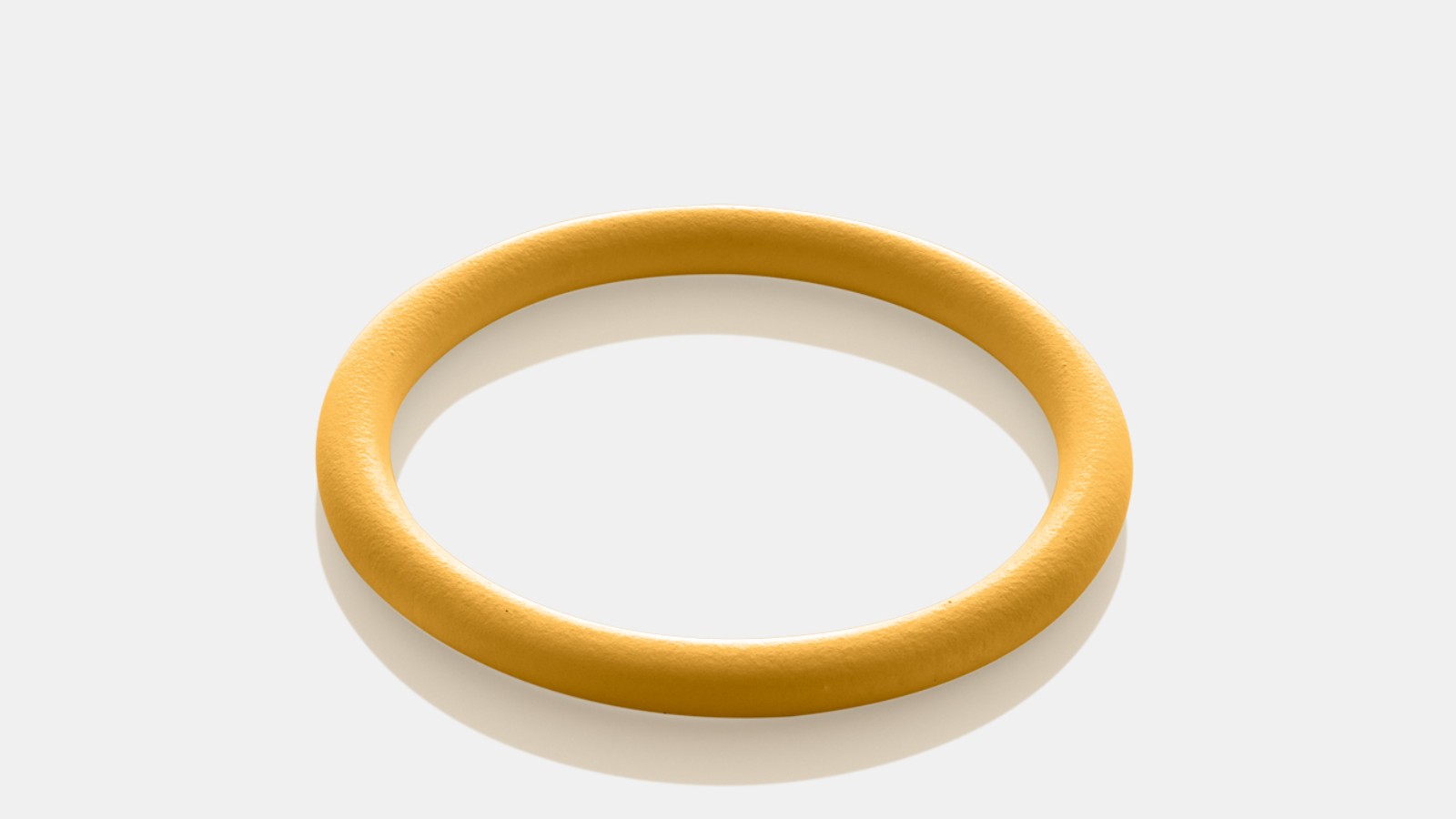

Geberit Mapress tömítőgyűrű, szintetikus gumi, sárga
- Földgáz
- Cseppfolyós gáz
Előfeltétel:
A DIN EN 1057 szerinti minőségi rézcsövek alkalmazása.

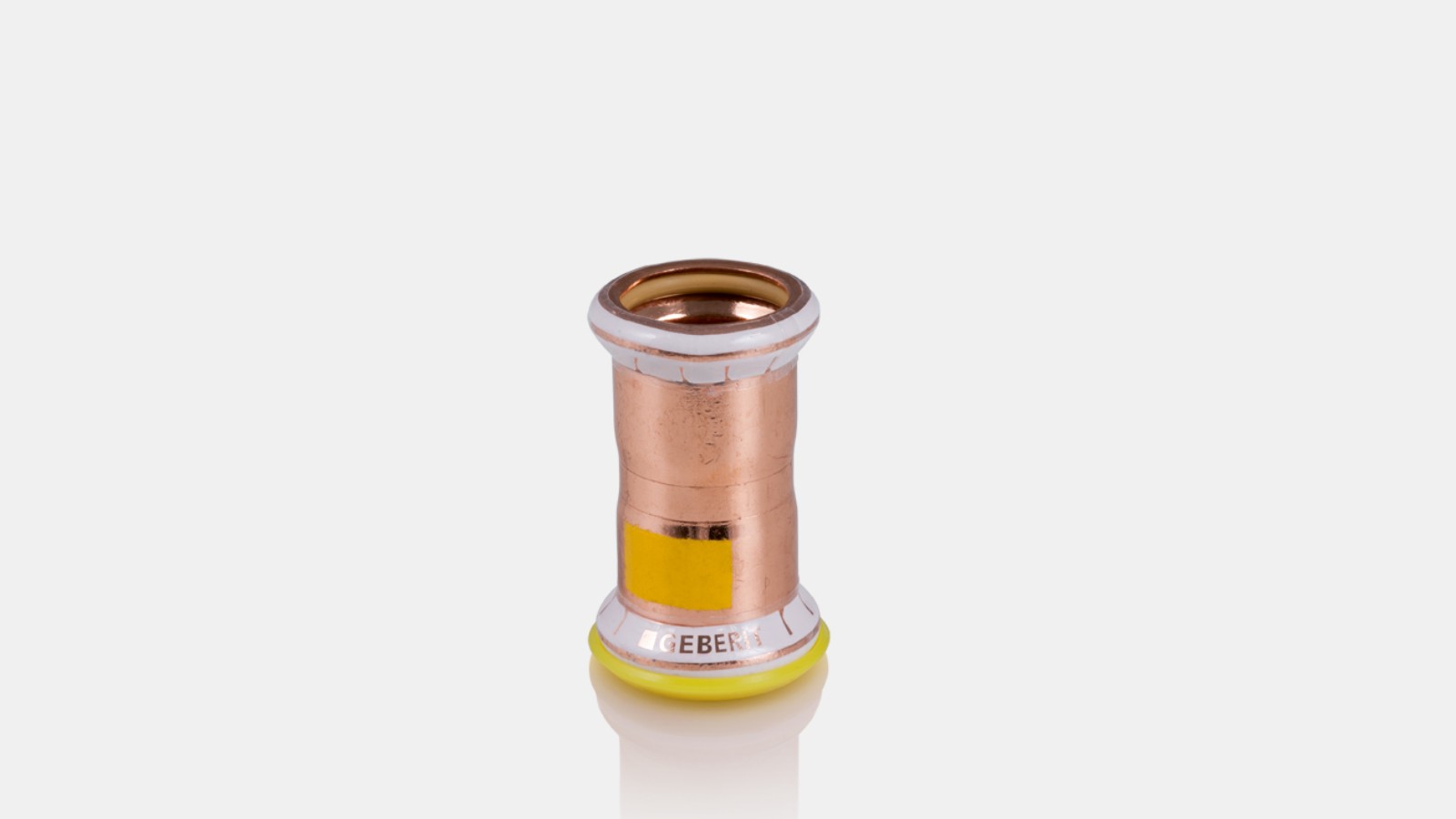

A sárga szintetikus gumi tömítőgyűrűvel ellátott Geberit Mapress réz idomot kifejezetten gázhálózatokhoz fejlesztették ki. Sárga jelölés és sárga, törmelék elleni védődugó azonosítja.
