Geberit Pluvia A vákuumos esővízelvezető rendszer
Kevesebb csővezeték – nagyobb teljesítmény
A Geberit Pluvia a Geberit nagy teljesítményű rendszere nagy méretű vagy összetett tetőfelületek esővízelvezetésre. A negatív nyomású tetővíztelenítés még heves esőzés esetén is hatékonyan és biztonságosan működik.
A hagyományos tetővíztelenítéssel szemben a Geberit Pluvia lényegesen kevesebb anyagot és helyet igényel, így tervezés során jobban kihasználható a rendelkezésre álló hely.
A Geberit Pluvia évtizedek óta bizonyít szerte a világon, és szinte bármilyen tetőforma esetében használható.
A Geberit szolgáltatásai közé tartozik a projektalapú tanácsadás és tervezési támogatás. A gyors és megbízható tervezést a Geberit ProPlanner tervezőszoftver, valamint az AutoDesk® Revit® rendszerhez való interfész biztosítja.
Nyomós érvek a Geberit Pluvia mellett
Nagyfokú tervezési szabadság
A Geberit Pluvia különböző tetőformákhoz használható.
Anyagmegtakarítás
Nagy teljesítmény kisebb csőátmérőkkel, kevesebb esővíz-összefolyóval és csatlakozással.
Optimális helykihasználás
A vízszintesen lefektetett vezetékek révén a Geberit Pluvia nem vesz el hasznos teret.
Alacsony karbantartási igény
A vízzel megtelt vezetékek nagy áramlási sebessége vákuumhatást hoz létre, amely elősegíti a rendszer öntisztulását.
Így működik a negatív nyomású tetővíztelenítés
A Geberit Pluvia úgy van kialakítva, hogy heves esőzés esetén a csővezetékek gyorsan és teljesen megteljenek vízzel. Így egy zárt és gyorsan áramló vízoszlop jön létre, amely szinte „felszippantja” a vizet a tetőről.
A negatív nyomású tetővíztelenítő rendszerek rendkívül nagy vízelvezetési kapacitással rendelkeznek. A Geberit Pluvia rendszer esetében kevesebb esővíz-összefolyó, kisebb átmérőjű csővezetékek és kevesebb ejtővezeték szükséges, mint a hagyományos tetővíztelenítő rendszerek esetében. A Geberit Pluvia feleakkora csőátmérővel is kétszeres vízmennyiséget tud elvezetni. Ez nagyobb tervezési szabadságot biztosít az épületgépészeti tervezőknek és az építészeknek. Lejtéses csővezetékekre egyáltalán nincs szükség.
Emellett a Geberit Pluvia egyszerűbben szerelhető, és kevesebb csatlakozási pontot igényel a csatornahálózathoz. További előnye, hogy a gyorsan lefolyó víz tisztán tartja a csővezetékeket, így jelentősen csökkennek a karbantartási és üzemeltetési költségek.
A Geberit Pluvia elemei
A tetőtől az alapvezeték csatlakozásáig – a tökéletesen összehangolt elemek egy funkcionálisan hibátlan rendszert alkotnak. A jól átgondolt részletek és a következetesen kimagasló anyagminőség tartós, biztonságos és zavartalan működést garantálnak.
Geberit PE csőrendszer
A Geberit Pluvia esővíz-összefolyók a tető alatt vízszintesen elhelyezett Geberit PE csöveken keresztül csatlakoznak az ejtővezetékhez.
A bevált Geberit PE csőrendszerre nagy ellenálló képesség jellemző. Az anyagzáró hegesztett kötések révén a Geberit PE csőrendszer képes ellenállni a Geberit Pluvia tetővíztelenítő rendszerben fellépő magas nyomásnak.
A csövek szakszerű beépítéséhez a Geberit egy szabadalmaztatott rögzítőrendszert kínál.
Geberit Pluvia esővíz-összefolyók
A Geberit Pluvia esővíz-összefolyó moduláris felépítésének és számos változatának köszönhetően a rendszer szinte minden beépítési helyzethez alkalmas, bármilyen nagy épületről és tetőfelületről is legyen szó.
A szükséges tartozékok szinte minden alkalmazáshoz rendelkezésre állnak, ami rendkívül rugalmassá teszi a rendszert.
Előnyök:
- Biztonságos tömítés Geberit EPDM karimatömítéssel
- A gyárban minden egyes esővíz-összefolyót megvizsgálnak tömítettség szempontjából
- A funkciótárcsa megakadályozza a levegő beszívását
- Gyors és egyszerű szerelés forgóreteszes zárral

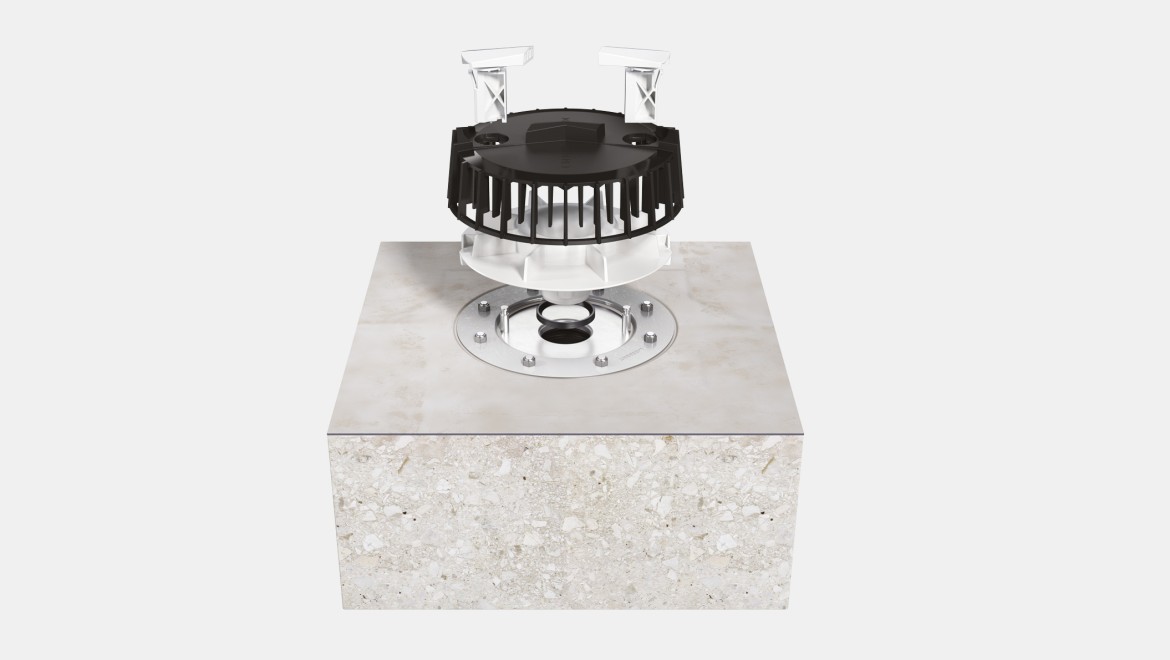

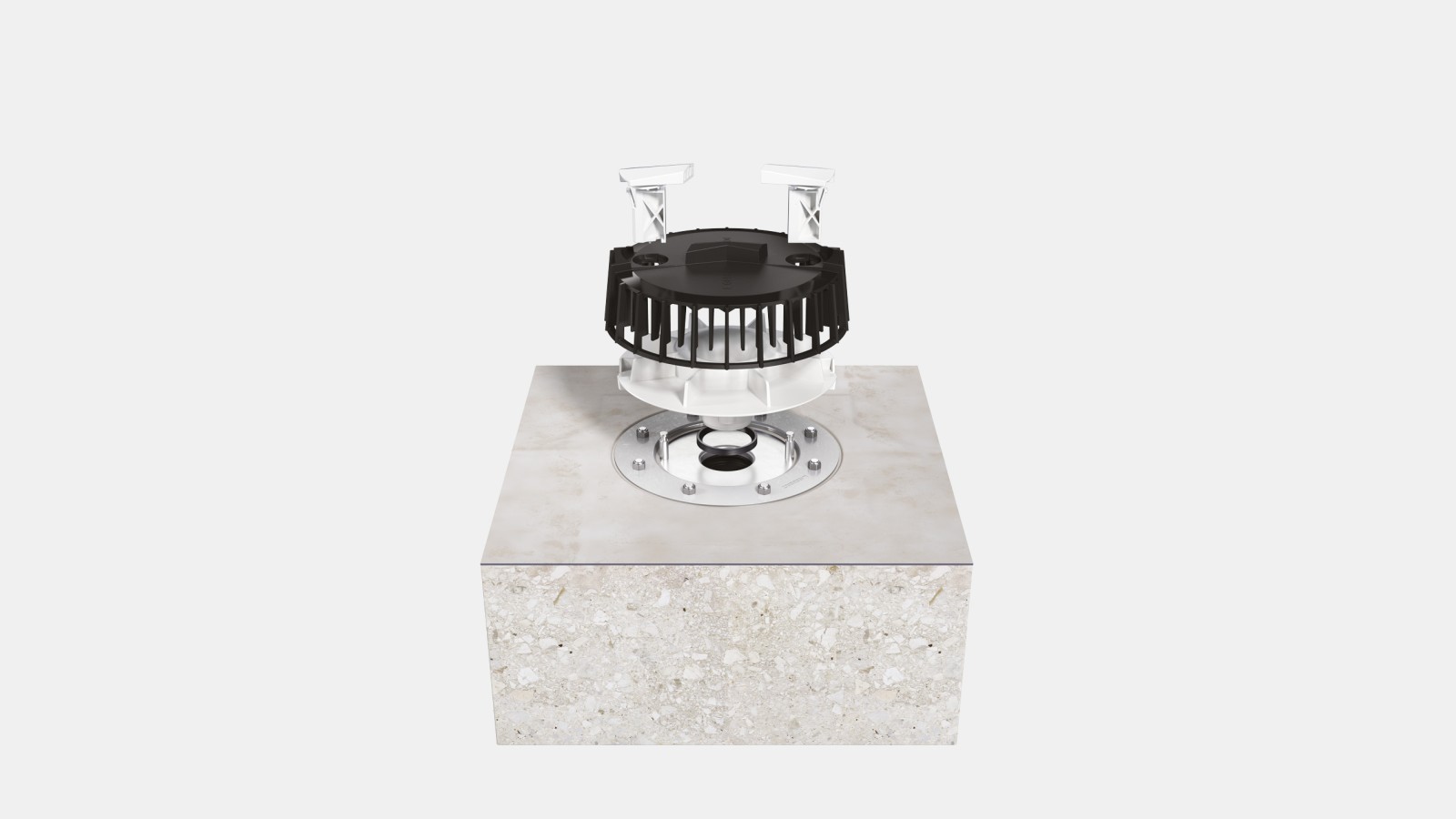

Geberit Pluvia vésztúlfolyó: A Geberit Pluvia esővíz-összefolyók könnyedén átalakíthatók, és vésztúlfolyó rendszerként is használhatók.

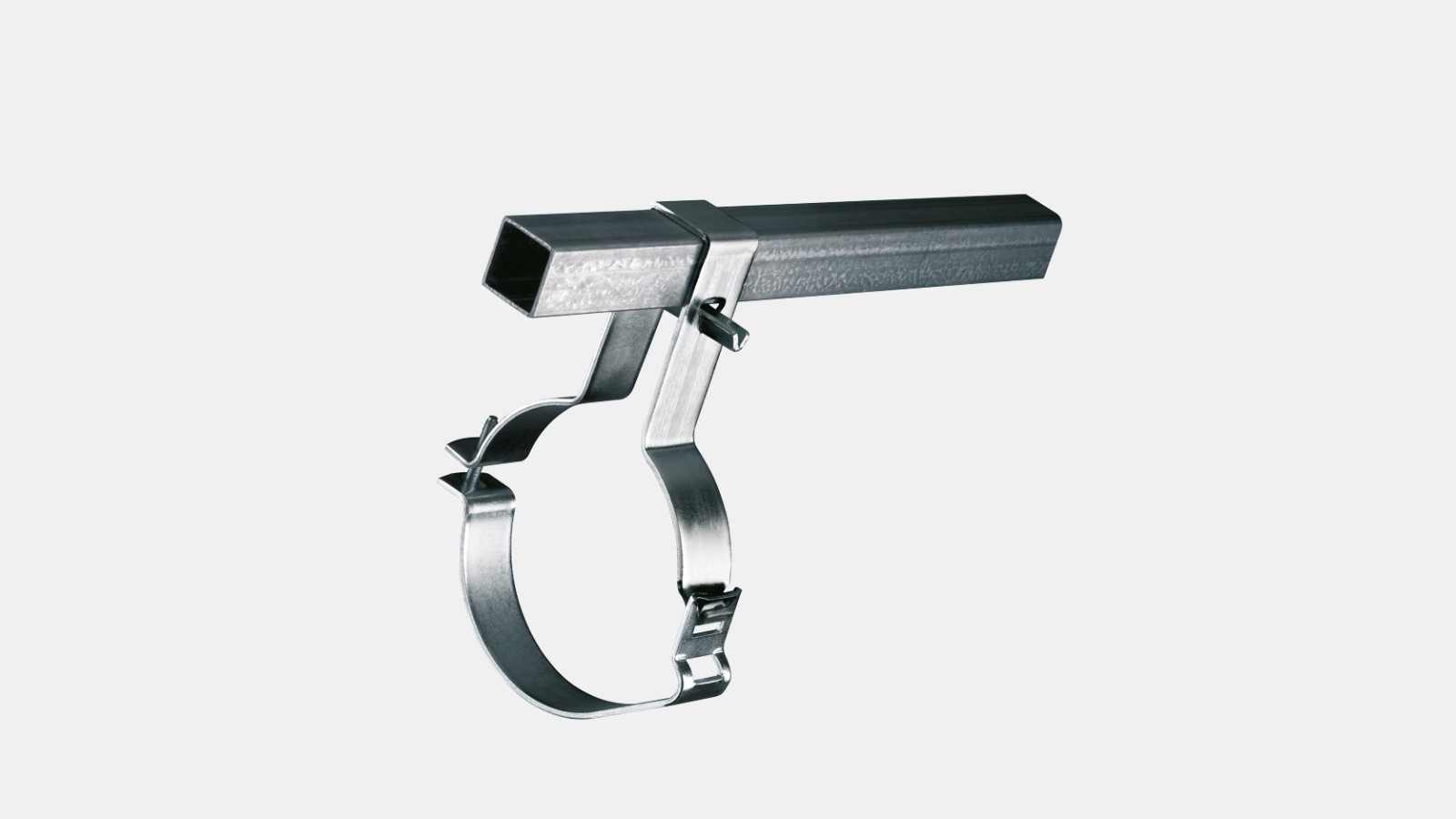

Geberit Pluvia rögzítőrendszer
A vízszintes csővezetékek biztonsága és stabilitása egy saját fejlesztésű rögzítőrendszerrel fokozható, amely megakadályozza, hogy a hőhatás miatti hosszváltozás során keletkező erők hatást gyakoroljanak a szerkezetre. A rögzítőrendszer telepítése csak egy kis beavatkozást igényel az épületszerkezeten, így könnyűszerkezetes tetők esetén is ideálisan alkalmazható.
Előnyök:
- A rögzítési pontokat elegendő 2,5 méterenként kialakítani

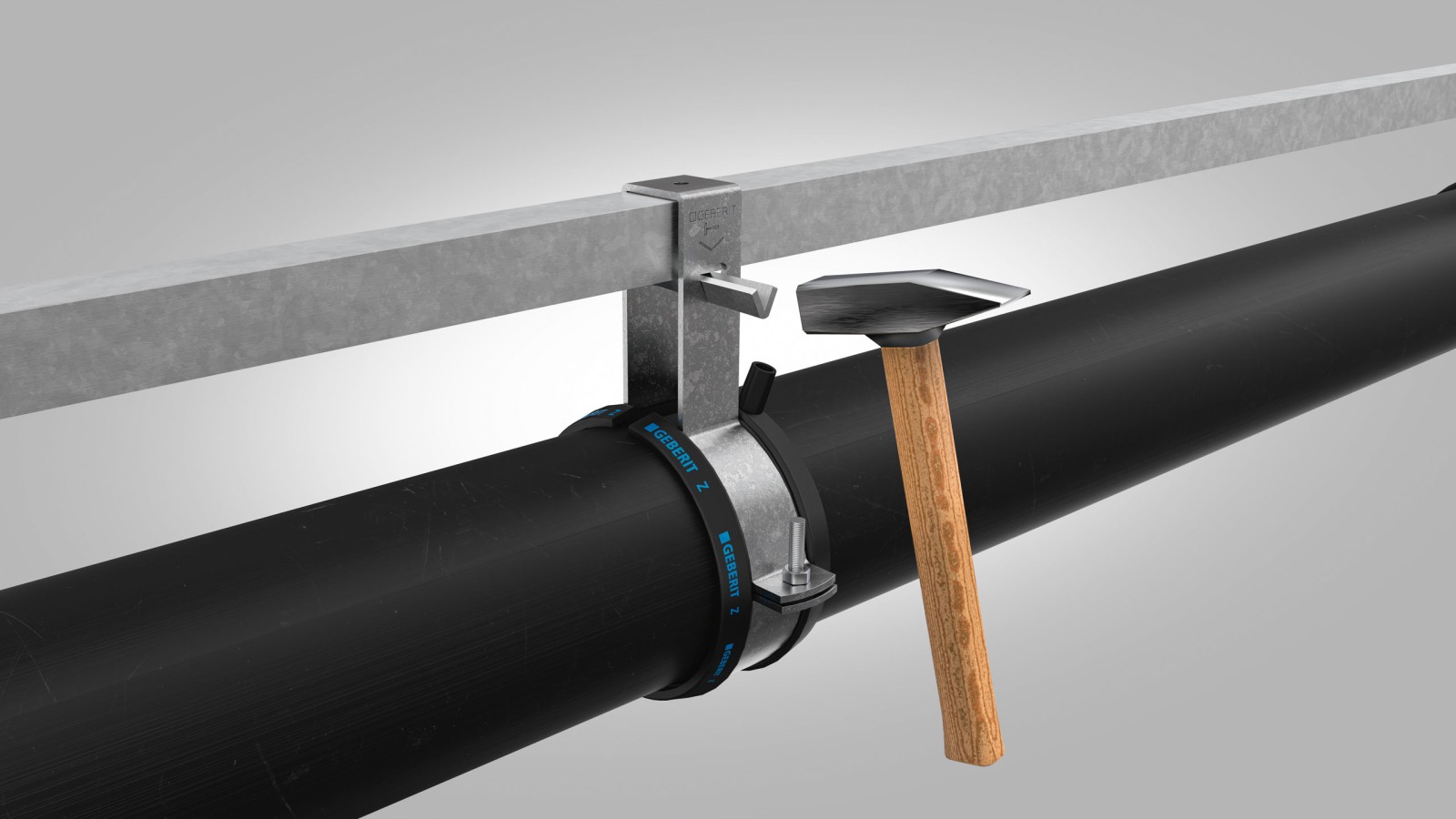

- Az univerzálisan használható rögzítőékeknek köszönhetően a szerelés egyszerűen, kalapáccsal is elvégezhető

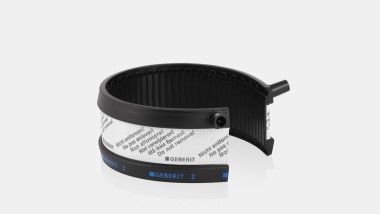

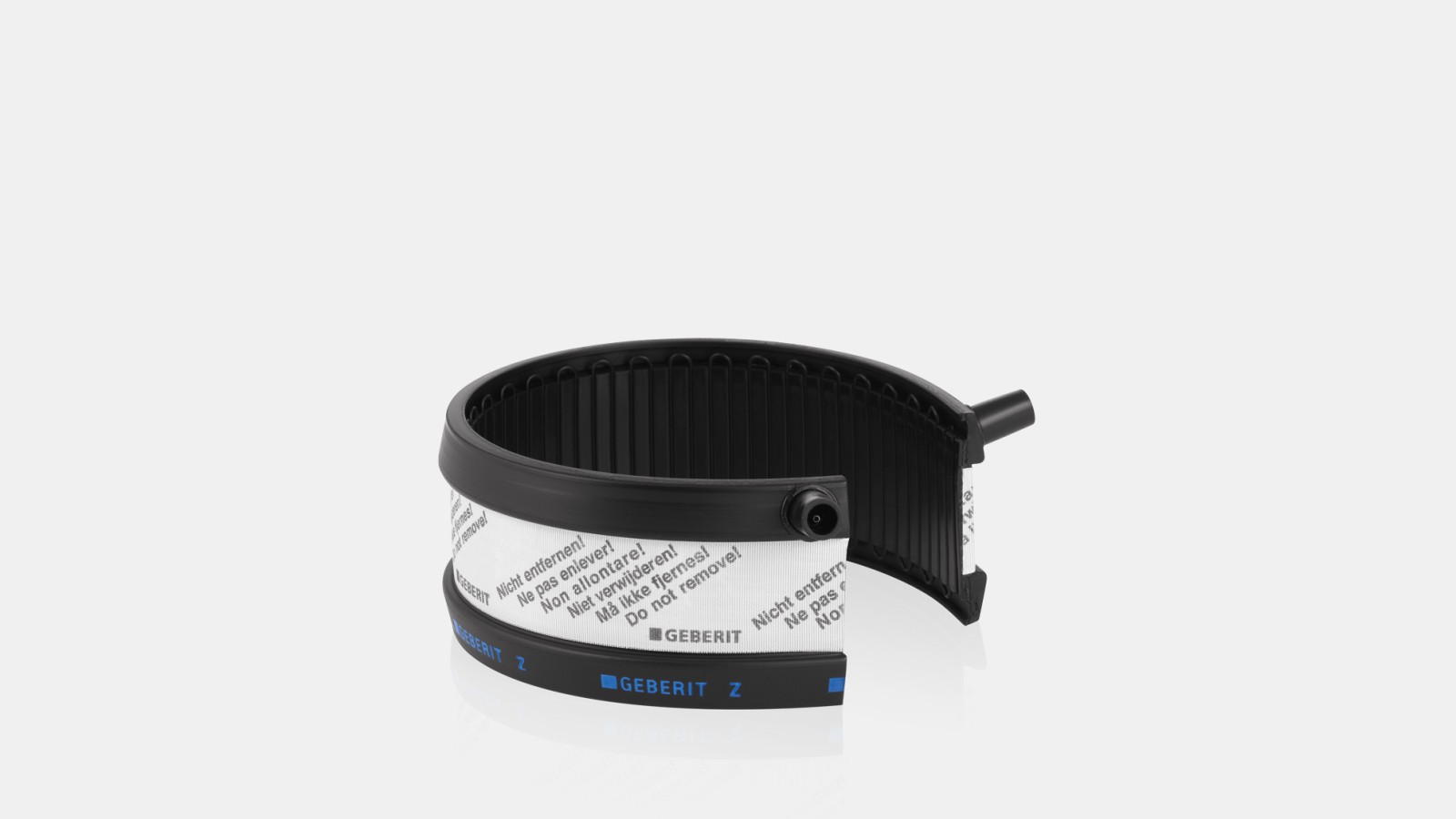

- Az elektromandzsetta lehetővé teszi a fixpontok utólagos pozicionálását
- Könnyűszerkezetes tetőkhöz is ideális, mivel csak kis erők hatnak a szerkezetre
Geberit Pluvia alátámasztó készlet
A biztonság és a stabilitás növelése érdekében a Geberit Pluvia alátámasztó készlet egy egyszerű, néhány elemből álló megoldást kínál.
Ezáltal jelentősen csökkenthetők az elvezetett víz nagy áramlási sebessége által okozott oldalirányú kilengések vagy ingadozások.
A már telepített és üzemelő rendszerek utólag is felszerelhetők ezzel az alátámasztással.
Az alátámasztás használata a következő esetekben ajánlott:
- d90–d125 esetén legalább 60 cm felfüggesztési magasságtól
- d160–d315 esetén legalább 30 cm felfüggesztési magasságtól
Geberit Pluvia – tervezés és telepítés
Tervezés
A tetővíztelenítés megtervezése összetett feladat, ezért a Geberit minden projekt esetén átfogó tervezési támogatást nyújt.
A Geberit szakértelme a teljes folyamat során az ügyfelek rendelkezésére áll – a tervezési szakasztól kezdve a pályázatokon és ajánlatadáson át egészen a kivitelezésig. A biztonságos tervezést különböző digitális eszközök segítik.
A Geberit Pluvia rendszer hidraulikai méretezését közvetlenül az Autodesk Revit szoftver Geberit BIM plug-injának Geberit Pluvia moduljában lehet elvégezni.

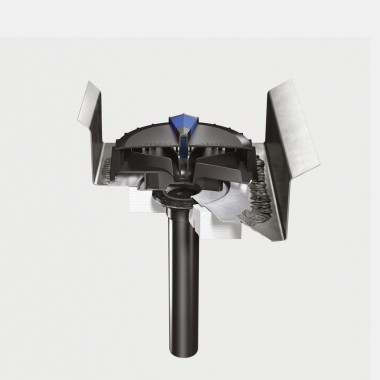

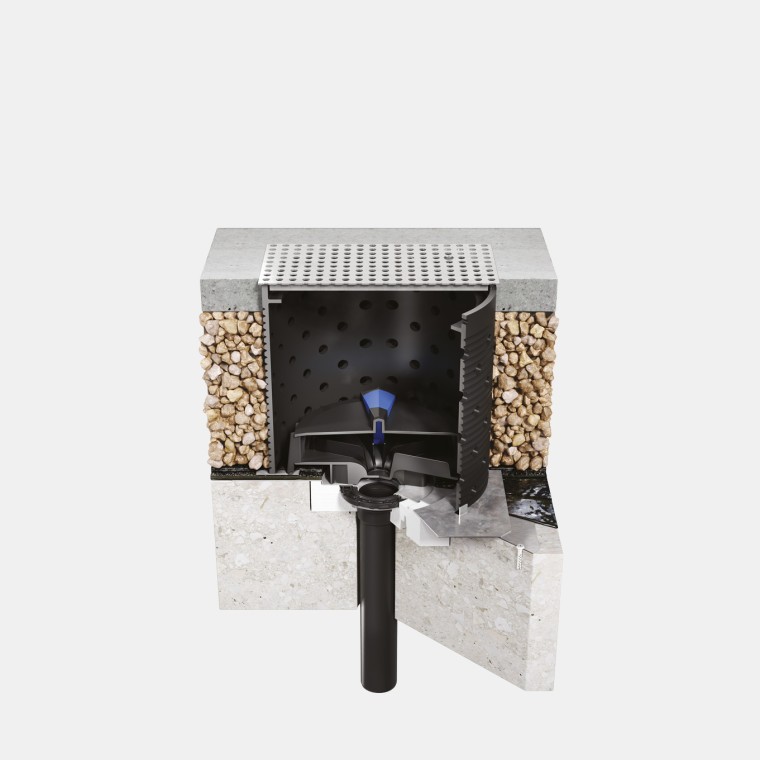

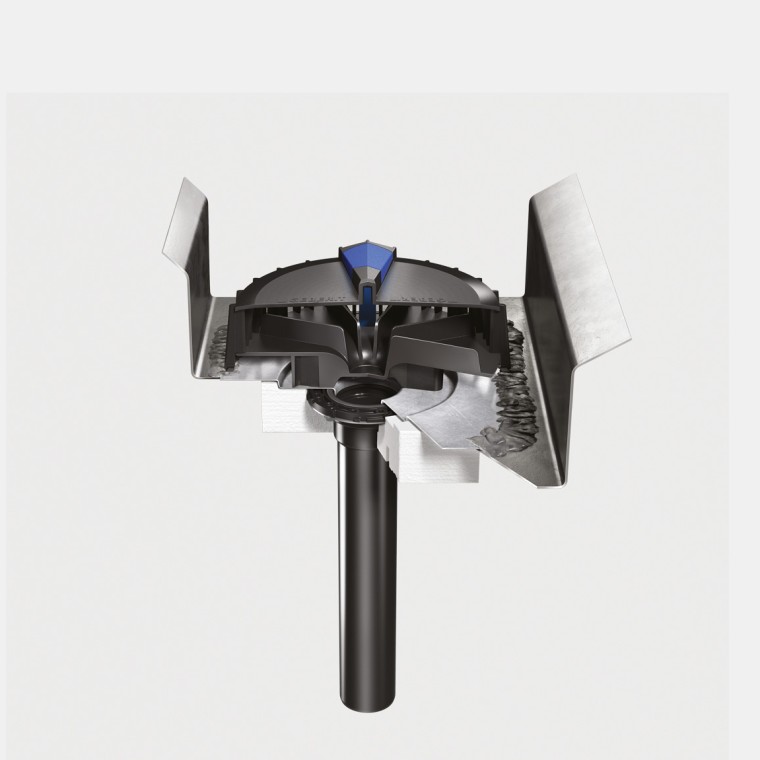

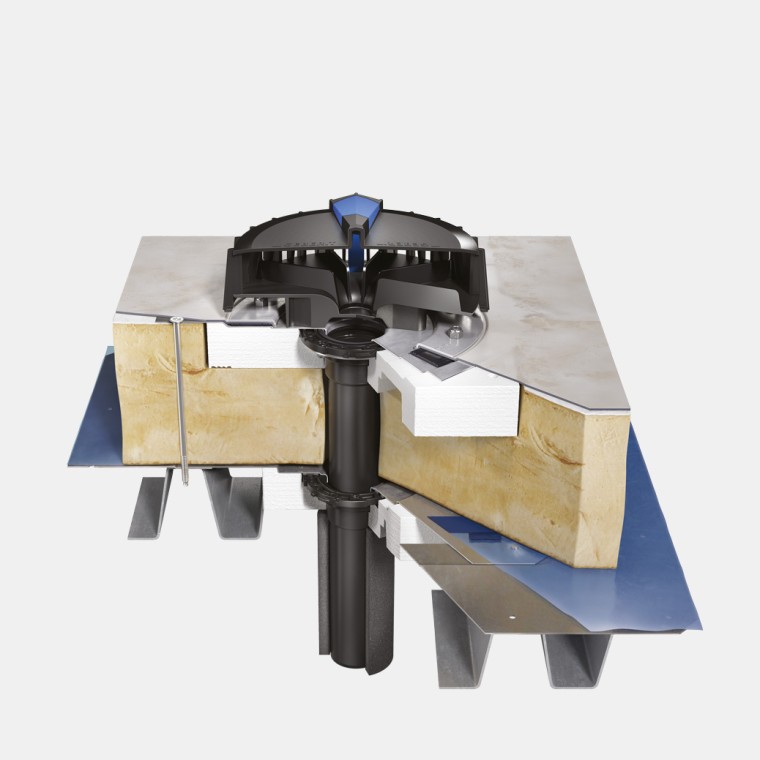

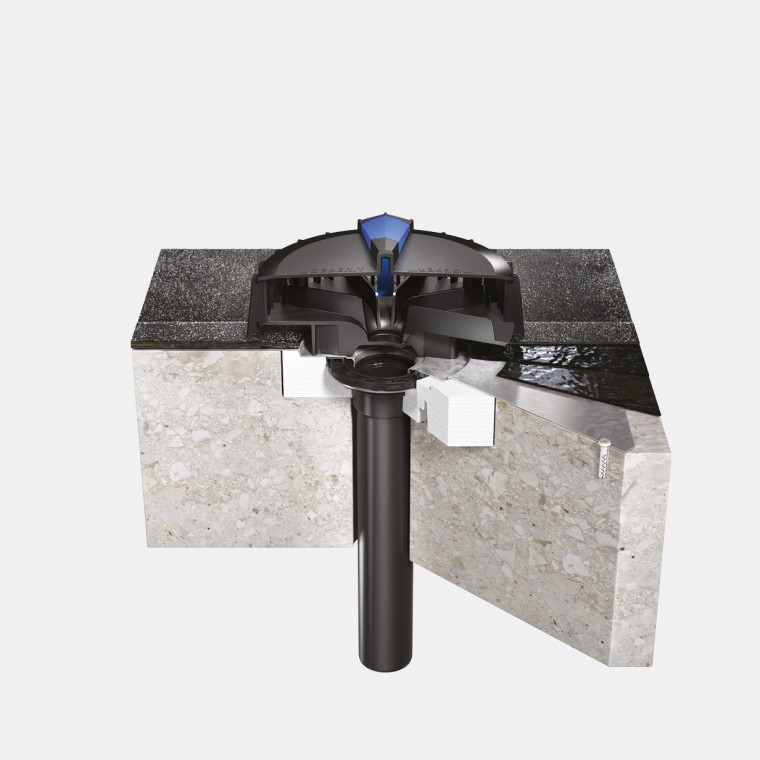

Így történik a telepítés Példák különféle építési helyzetekre
A Geberit Pluvia telepítése mindig az adott építési helyzettől és projekttől függ.

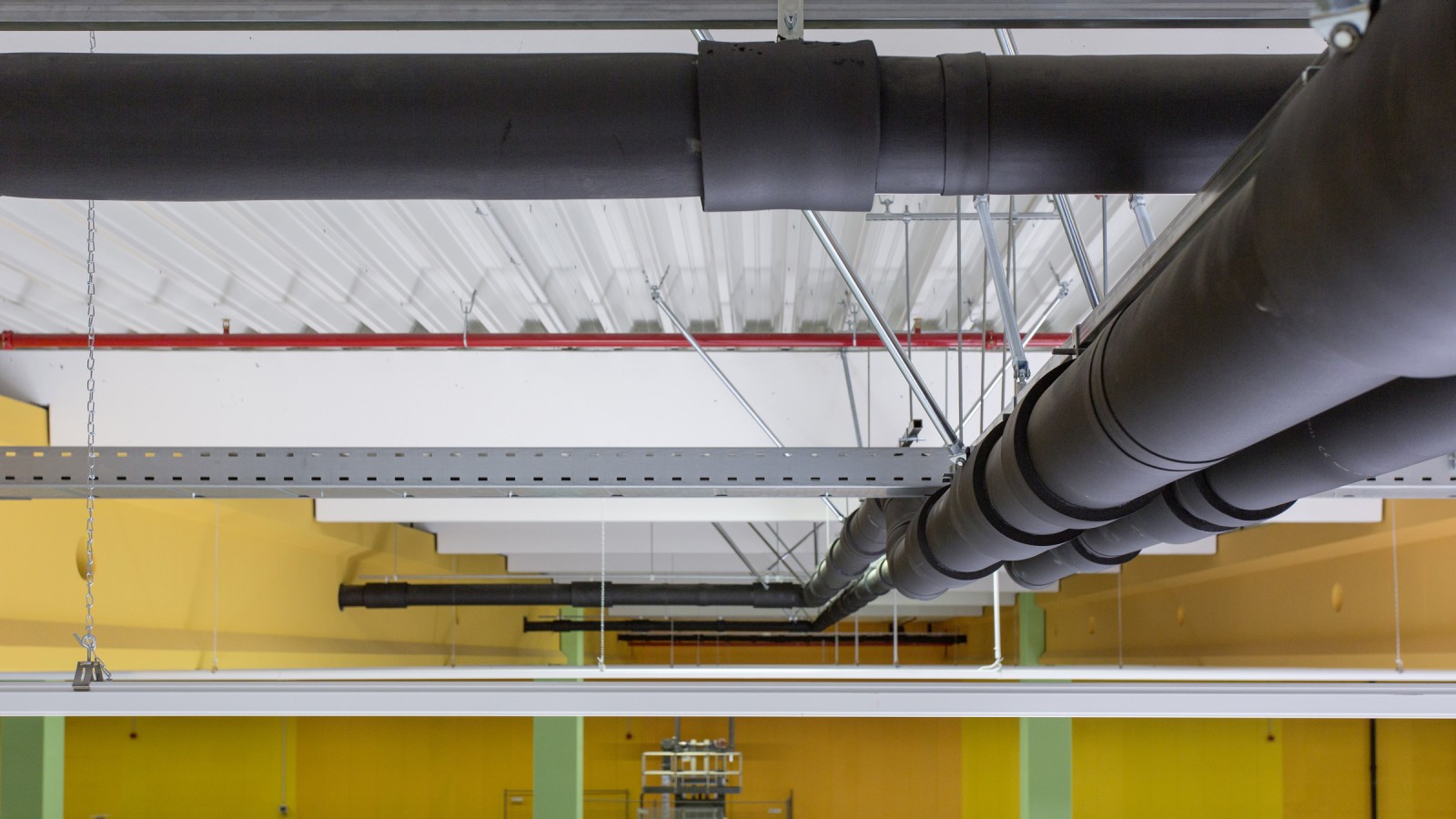

Referenciaprojektek

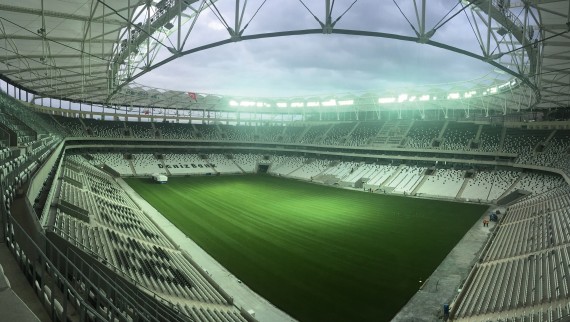

Amikor a Pluvia megmenti a focit
A Geberit Pluvia esővíz-elvezető rendszer különböző okból kifolyólag ideálisan alkalmas stadionok építéséhez.
Geberit Pluvia termékválaszték Termékek, műszaki információk és egyebek
Kérdése van? Örömmel segítünk!
Szakértőink egyaránt tanácsot adnak végfelhasználóknak, tervezőknek, vízvezeték-szerelőknek és más szakembereknek a projektjeik megvalósításában. Szívesen segítenek abban, hogyan oldhatják meg a felmerülő kihívásaikat termékeink segítségével.
Hasonló tartalmak felfedezése
Geberit PE
A Geberit PE szennyvízvezetékek számtalan célra felhasználhatók a szennyvízelvezetés, a tetővíztelenítés, az ipar, a kereskedelmi vagy laboratóriumi létesítmények, a földben vagy betonban történő fektetés, illetve a hídépítés területén.

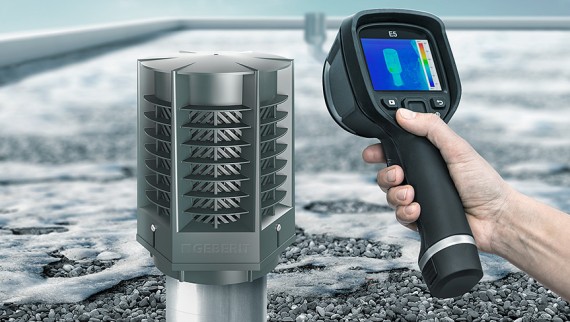

Geberit energia-visszatartó szelep
