Geberit Silent-db20 Magas hangszigetelésű vízelvezető rendszer
Legyen szó lakóparkról, szállodáról vagy tárgyalóról – a szennyvízvezetékek által kibocsátott zaj sok bosszúságot okoz. A Geberit Silent-db20 szennyvízelvezető rendszer esetében ez a probléma fel sem merül.
A nagy zajcsillapítású szennyvízelvezető rendszer ejtővezetékekhez és emeleti bekötésekhez is alkalmas, és minden épülettípusnál halk, hatékony vízelvezetést tesz lehetővé.
Emellett a szennyvízelvezető rendszer előgyártásban is használható.
Nyomós érvek a Geberit Silent-db20 mellett
Nagy zajcsillapítású csőrendszer
A nagy önsúly csökkenti az önrezgéseket, és érezhetően mérsékli a zajt.
Erőzáró csatlakozások
A Geberit Silent-db20 tükörhegesztéssel vagy elektrokarmantyús hegesztéssel csatlakoztatható.
Alkalmas előgyártásra
Gazdaságos és biztonságos rendszerkiépítés előgyártásban.
Nagy vízelvezetési kapacitás és kisebb helyigény
Hidraulikailag optimalizált kialakítás a gazdaságos működés, a helytakarékosság és a nagy vízelvezetési kapacitás érdekében.
Fő alkalmazási területek
Épületek szigorú hangvédelmi követelményekkel
A Geberit Silent-db20 ejtővezetékként és bekötővezetékként is alkalmazható olyan épületekben, amelyeknél szigorú hangvédelmi követelményeket kell teljesíteni.
Magasházprojektek SuperTube technológiával
A Geberit Silent-db20 SuperTube egy helytakarékos vízelvezető rendszer szigorú hangszigetelési követelményeknek megfelelő projektekhez.
Előgyártás
Nagyobb projektek esetében a vízelvezető rendszert előre is össze lehet állítani a Geberit Silent-db20 segítségével. Ezzel időt lehet megtakarítani az építkezésen.
Beépítés betonba
A Geberit Silent-db20 betonfödémbe történő beépítésre is alkalmas. Ilyenkor erőzáró csatlakozásokat kell kialakítani.
Tűzvédelmi követelményeknek megfelelő projektek
Az EN 1366-3 szabvány szerinti tűzvizsgálatokat számos beépítési szituáció vonatkozásában elvégezték. A Geberit Rohrschott90 Plus EN tűzvédelmi mandzsettával együtt a Geberit Silent-db20 vízelvezető rendszer 90 perces tűzállóságot biztosít, amit építésügyi engedély igazol (ETA/ETB).
A Geberit Silent-db20 előnyei
A Geberit Silent-db20 csövek és idomok nagy önsúlya csökkenti az önrezgéseket, és érezhetően mérsékli a zajt.

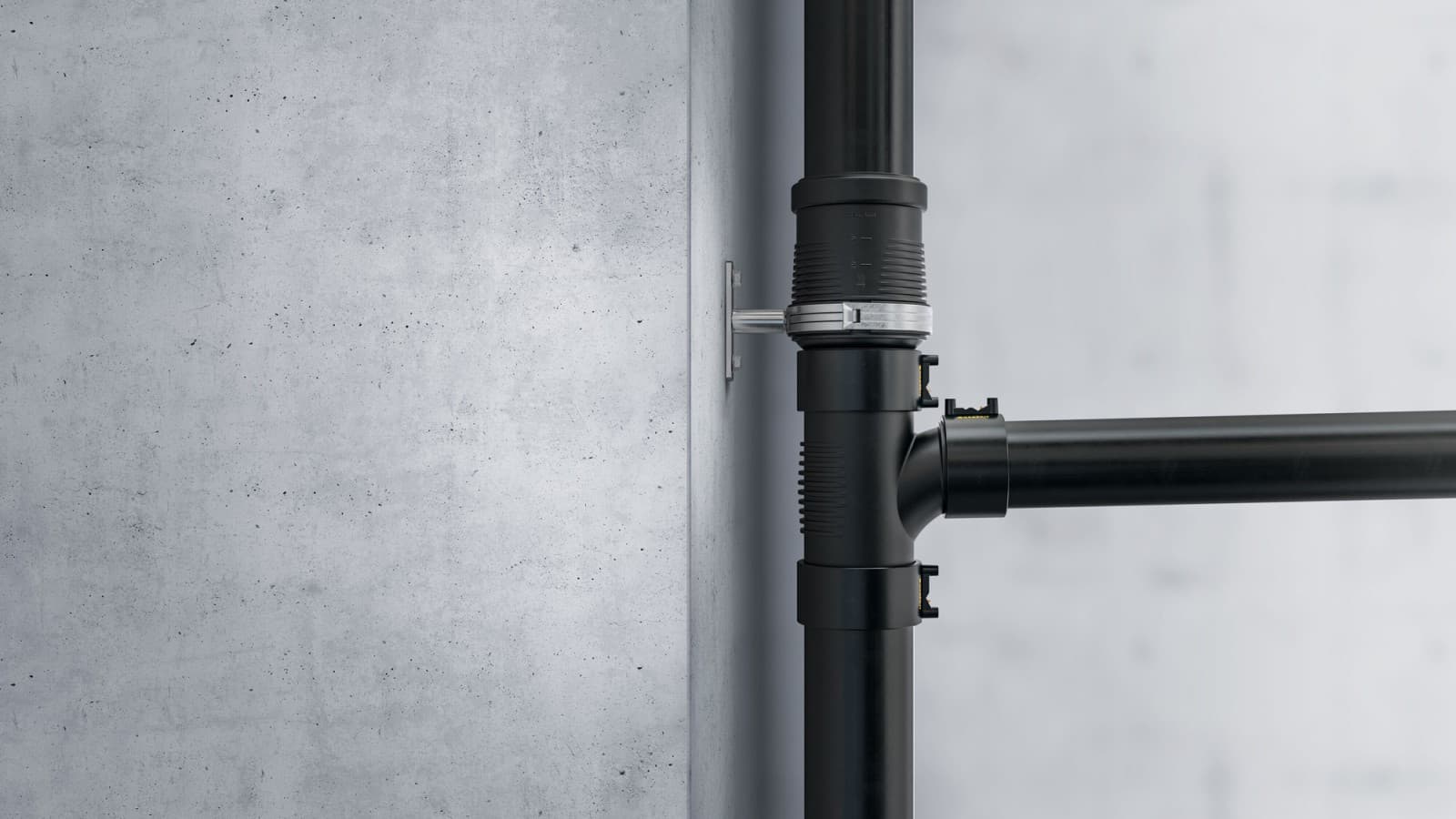

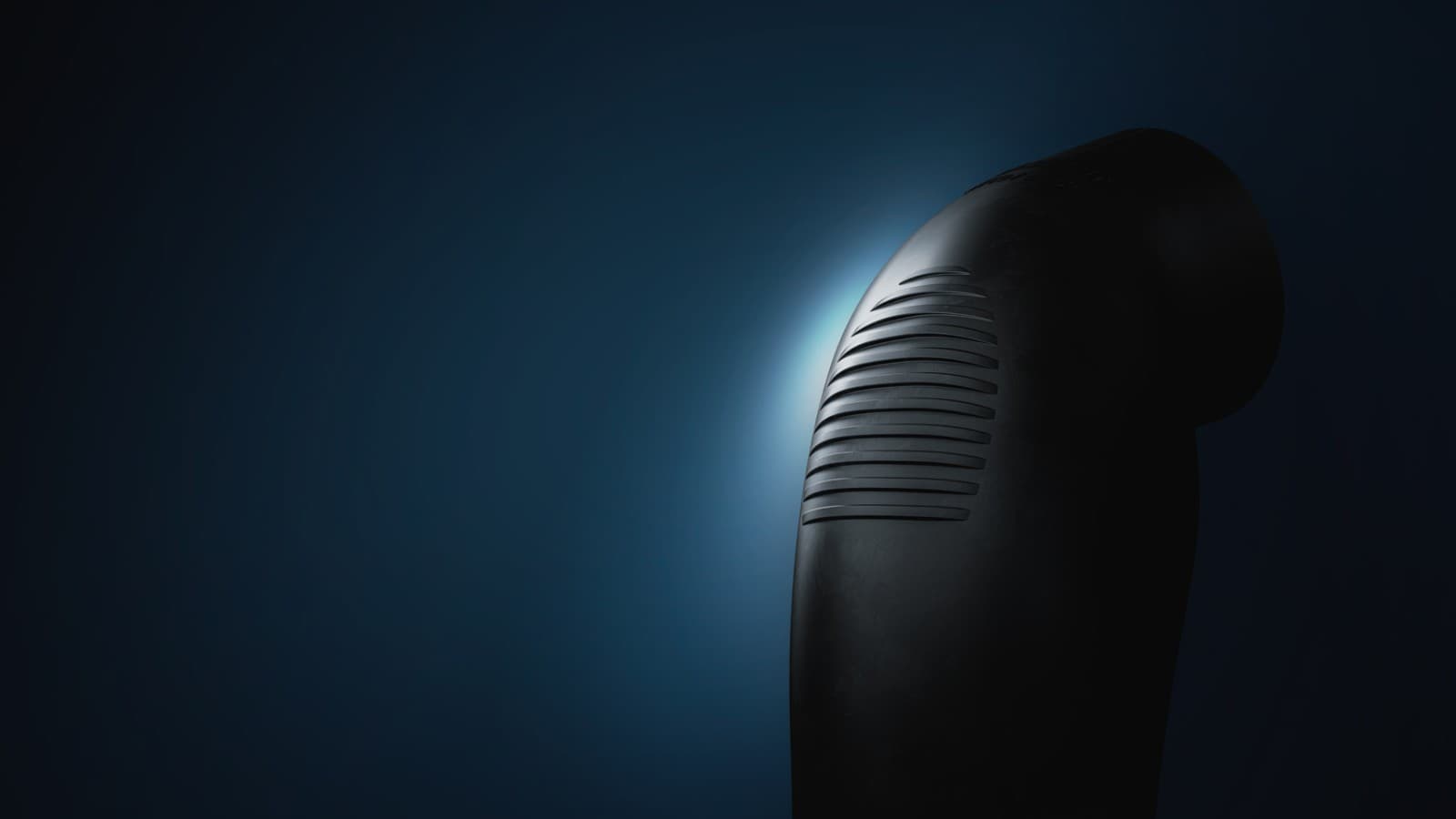

A speciális hangszigetelő bordák csökkentik a zajképződést az ütközési zónákban.
Így a Geberit Silent-db20 kiváló használható ejtővezetékként és bekötővezetékként olyan épületekben, amelyeknek szigorú hangvédelmi követelményeket kell teljesíteniük.
A Fraunhofer Építésfizikai Intézettel (IBP) való együttműködésben készült hangszigetelési tanúsítványok számos különböző építési feladat esetében igazolják a megfelelőséget, és a Geberit Silent-db20 vonatkozásában is rendelkezésre állnak.

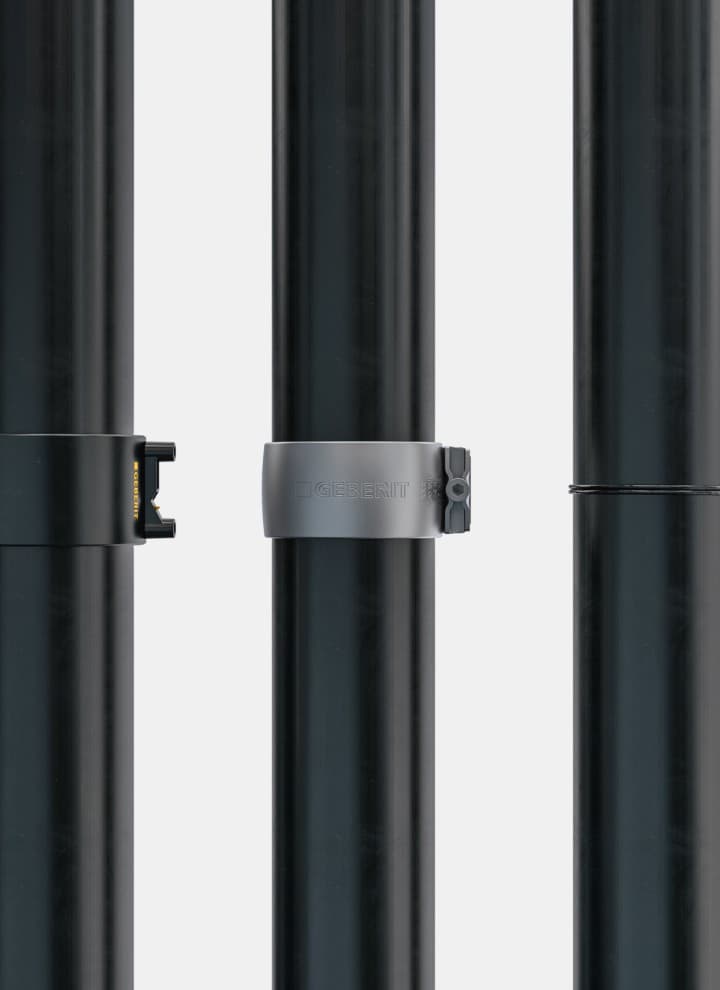

Csatlakozási technikák a Geberit Silent-db20 esetében
Akár gyors elektrokarmantyús hegesztéssel, akár tükörhegesztéssel – a Geberit Silent-db20 csövek és idomok három különböző módon is biztonságosan csatlakoztathatók. Egyes országokban ilyenkor csőkapcsoló bilincseket is használnak. Az egyszerűbb beépítést különböző Geberit szerszámok és tartozékok segítik.
A Geberit Silent-db20 csövek és idomok hő okozta hosszanti tágulását duplaperemes, hosszított kivitelű tokokkal, valamint kapcsolóidomokkal és hosszútokokkal lehet kiegyenlíteni. Ez lehetővé teszi a működési hőmérsékletek széles tartományát. Az EPDM-tömítések jelentősen hozzájárulnak a vízelvezető rendszer hosszú élettartamához.
Ezenkívül a Geberit Silent-db20 előgyártásra is alkalmas. Ez hatékonyabb és gazdaságosabb munkavégzést tesz lehetővé, mivel az előgyártás független az építkezés aktuális állapotától, és lerövidíti a helyszíni szerelés idejét.

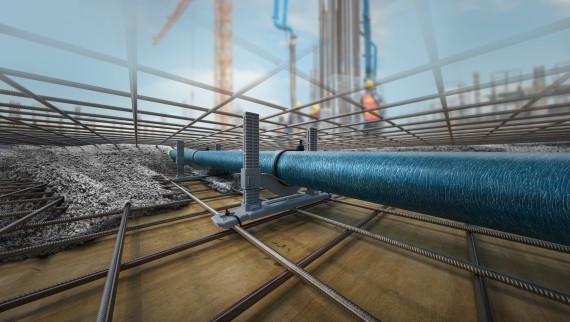

A Geberit Silent-db20 ideális csőrendszer a bekötővezetékek betonfödémbe történő beépítéséhez. Ezáltal szabadabban alakítható ki a fürdőszoba. Betonba történő beépítésnél erőzáró csatlakozásokat kell alkalmazni.
Feszültségmentes szerelés tengelyeltérés esetén Geberit Silent-db20 offset idom
Építkezés során nem mindig lehet elkerülni a pontatlanságokat. Ha azonban a szennyvízvezetékek csatlakozási pontjai nem esnek pontosan egy vonalba, az gyakran időveszteséget és bosszúságot okoz a vízvezeték-szerelőknek. A Geberit Silent-db20 offset idom segítségével az ejtővezetékek még pontatlanság esetén is feszültségmentesen és hatékonyan csatlakoztathatók.
A Geberit Silent-db20 offset idom előnyei:
- Feszültségmentes szerelés akár 10 cm-es tengelyeltérés esetén is
- Megszokott egyszerű szerelés
- Rövidebb szerelési idő két 45°-os ívidom használatához képest
- Rugalmas korrekciós lehetőségek egyetlen termékkel
- Jobb hangvédelem, mint a hagyományos csatlakozási megoldások esetében
A Geberit Silent-db20 csővezetékek választéka
Méretek
| Névleges átmérő (DN) | Méret d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Idomok
- Nagy idomválaszték
- Ásványi rosttal erősítve az ütközési zónákban a zajcsökkentés érdekében
- Különböző speciális idomdarabok

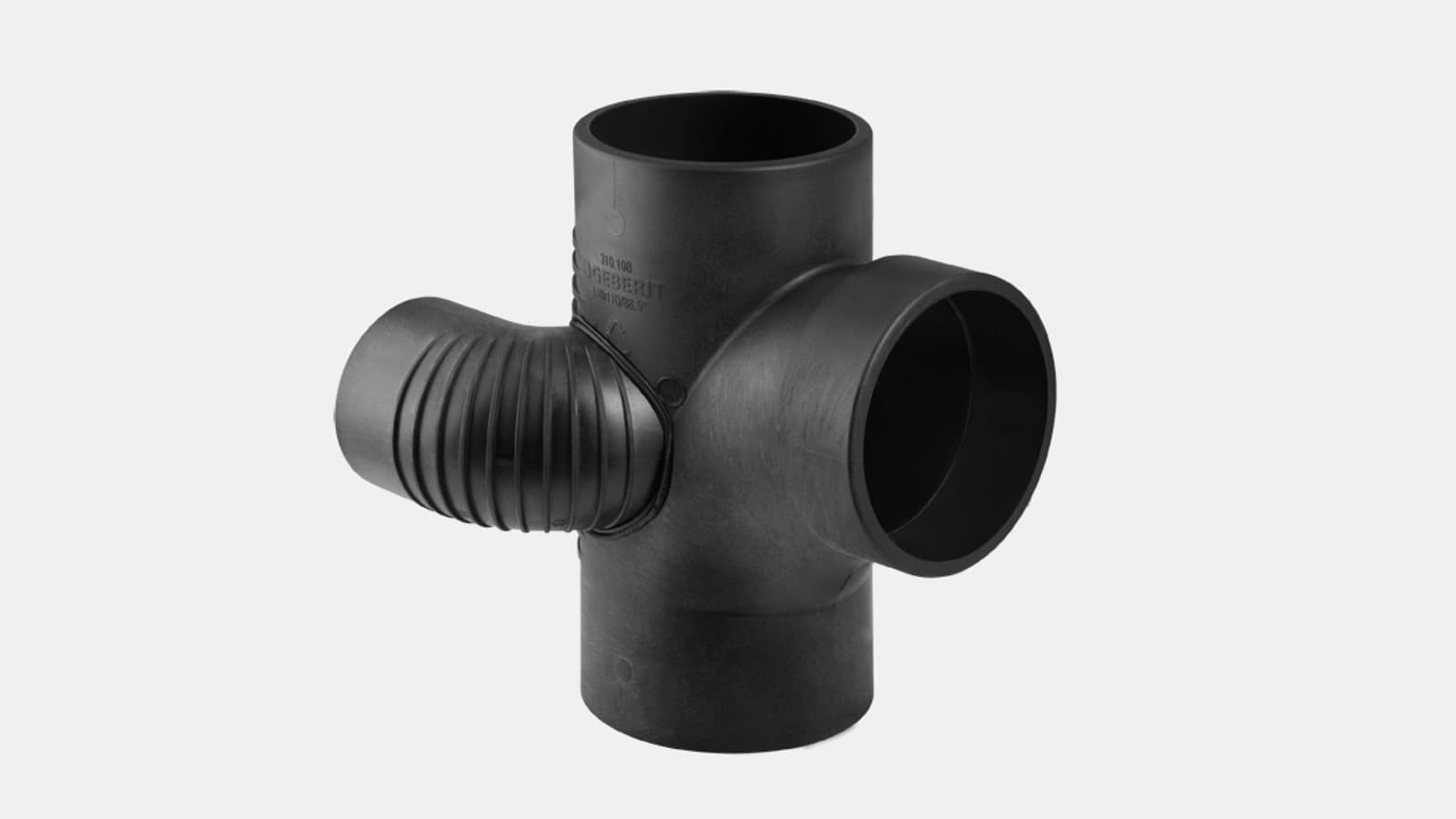

Példa Geberit Silent-db20 elágazó idom 88.5° termékre
Helytakarékos – Ha az ejtővezeték WC és mosdókagyló között található, a Geberit Silent-db20 elágazó idom 88.5° rendkívül kompakt szerelést tesz lehetővé.
Kiegészítők
Tűzvédelem Geberit Silent-db20 csővezetékekhez
- A Geberit tűzvédelmi mandzsettái az F 120 tűzállósági osztályig használhatók
- Az EN 1366-3 szerinti tűzállósági vizsgálatok elvégzése számos különböző szerelési módhoz
- A Geberit Rohrschott90 Plus EN rendszerrel az építésügyi hatóság által 90 perces tűzállóságra hitelesítve (ETA/ETB)

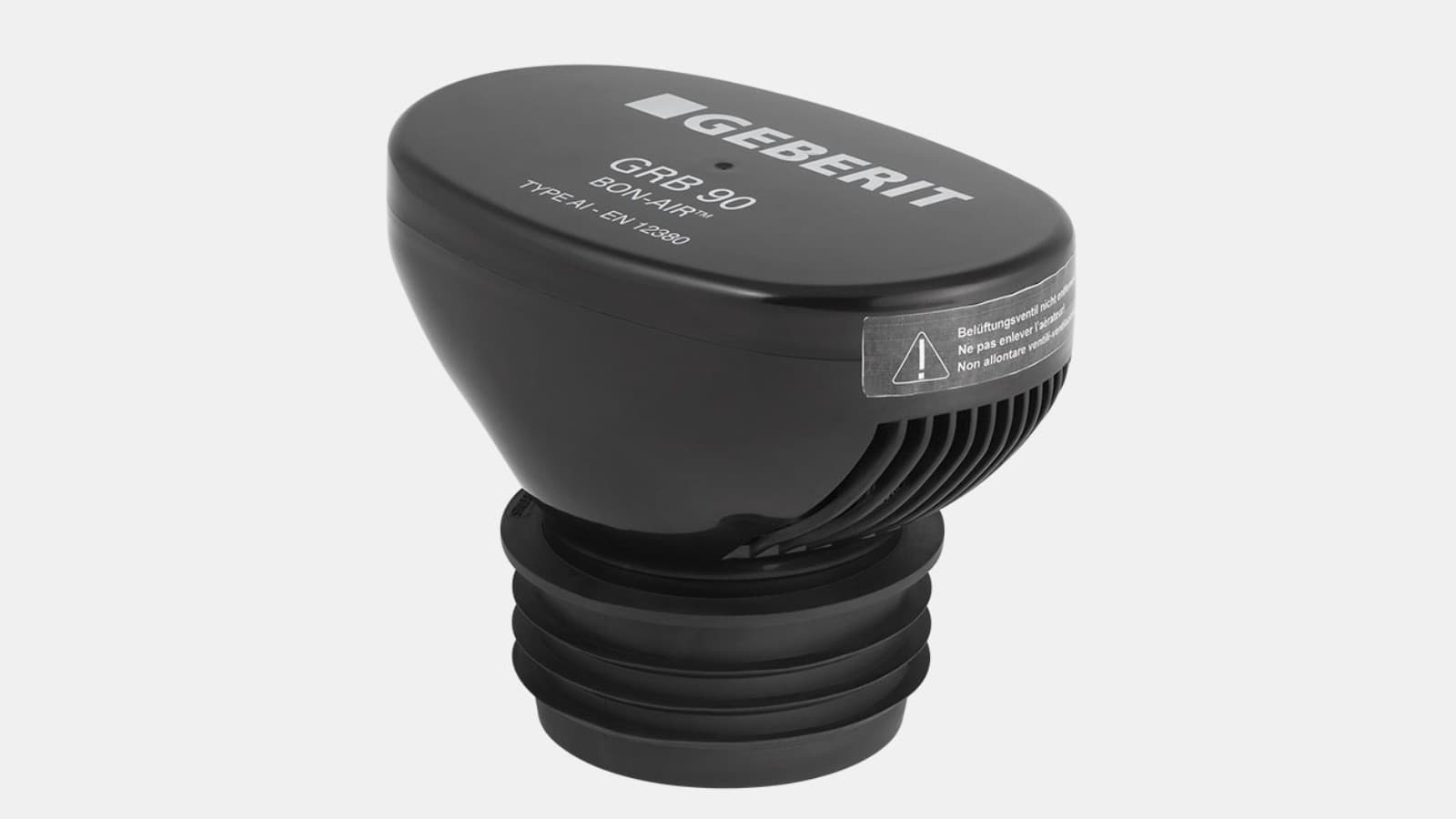

Geberit GRB90 szellőzőszelep a Geberit Silent-db20 rendszerhez
- Olyan rendszerekhez jelent alternatívát, amelyekben helyszűke miatt nincs lehetőség hagyományos szellőzésre.
- DN110 méretig kapható
Műszaki adatok
| Geberit Silent-db20 | |
|---|---|
| Alapanyag | PE-S2 |
| Nyúlási együttható | 0,17 mm/(m K) |
| Nyúláskiegyenlítés | Dupla peremes hosszútokot, ill. hosszútokot igényel. |
| Szerelési hőmérséklet | -20-tól 40°C-ig |
| Alkalmazási hőmérséklet tartós terhelés esetén | -20-tól 60°C-ig |
| Vegyszerállóság | A kereskedelmi forgalomban kapható összes lúg, sav és vegyszer 95%-ával szemben. |
Környezetvédelmi terméknyilatkozat
EPD terméknyilatkozat
A környezetvédelmi terméknyilatkozatok (Environmental Product Declarations, EPD) átláthatóságot biztosítanak, és lehetővé teszik a termékek környezeti hatásainak összehasonlítását.
A környezetvédelmi terméknyilatkozatok a Geberit Silent-db20 csövek és a leggyakoribb idomok vonatkozásában is rendelkezésre állnak:
Bővebb információ a fenntartható építészetről és az EPD-kről
Hasznos tervezőeszközök
BIM
Az összes Geberit BIM-eszközt egyesíti ez a szakemberek számára készült központi alkalmazás. Számos hasznos funkció egyszerűsíti a tervezési folyamatot.
Geberit Silent-db20 termékválaszték Termékek, műszaki információk és egyebek
